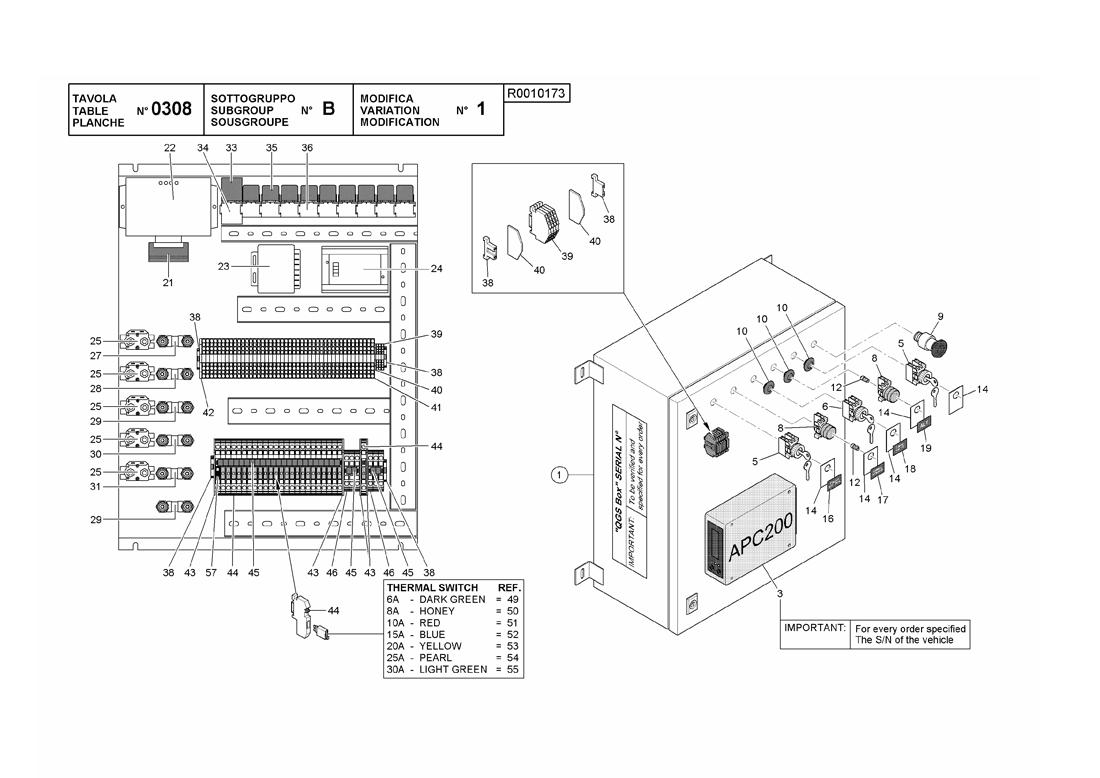

ELECTRIC/ELECTRONIC SYSTEM CONTROL UNIT

← ELECTRONIC OPERATING SYS. MIDMAC - (FRAME) ELECTRONIC OPERATING SYS. MIDMAC - (BOOM) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COMPLETE ELECTRICAL BOX

Каталожный номер:597936

Комплект:1

Примечание:

№ на схеме:2

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:5

Наименование:KEY SWITCH

Каталожный номер:560687

Комплект:2

Примечание:

№ на схеме:6

Наименование:KEY SWITCH

Каталожный номер:560688

Комплект:1

Примечание:

№ на схеме:8

Наименование:RED WARNING LIGHT

Каталожный номер:508247

Комплект:2

Примечание:

№ на схеме:9

Наименование:RED PUSH BUTTON

Каталожный номер:536710

Комплект:1

Примечание:

№ на схеме:10

Наименование:PLUG

Каталожный номер:560691

Комплект:3

Примечание:

№ на схеме:12

Наименование:LAMP 24V 4W

Каталожный номер:515512

Комплект:2

Примечание:

№ на схеме:14

Наименование:SUPPORT DATA PLATE (+)

Каталожный номер:582504

Комплект:5

Примечание:

№ на схеме:16

Наименование:DATA PLATE

Каталожный номер:560697

Комплект:1

Примечание:

№ на схеме:16

Наименование:DATA PLATE

Каталожный номер:560696

Комплект:1

Примечание:

№ на схеме:16

Наименование:DATA PLATE

Каталожный номер:560695

Комплект:1

Примечание:

№ на схеме:17

Наименование:DATA PLATE

Каталожный номер:560700

Комплект:1

Примечание:

№ на схеме:17

Наименование:DATA PLATE

Каталожный номер:560698

Комплект:1

Примечание:

№ на схеме:17

Наименование:DATA PLATE

Каталожный номер:560699

Комплект:1

Примечание:

№ на схеме:18

Наименование:DATA PLATE

Каталожный номер:560703

Комплект:1

Примечание:

№ на схеме:18

Наименование:DATA PLATE

Каталожный номер:560702

Комплект:1

Примечание:

№ на схеме:18

Наименование:DATA PLATE

Каталожный номер:560701

Комплект:1

Примечание:

№ на схеме:19

Наименование:DATA PLATE (+)

Каталожный номер:582505

Комплект:1

Примечание:

№ на схеме:22

Наименование:CENTRAL UNIT ASS.Y (+)

Каталожный номер:597251

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONTROL UNIT

Каталожный номер:180934

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONVERTER Part#599122 replaced by 616077, price:35.000

Каталожный номер:599122

Комплект:1

Примечание:

№ на схеме:25

Наименование:SOLENOID STARTER

Каталожный номер:578569

Комплект:5

Примечание:

№ на схеме:27

Наименование:FUSE (80A)

Каталожный номер:578909

Комплект:1

Примечание:

№ на схеме:28

Наименование:FUSE (50A)

Каталожный номер:599731

Комплект:1

Примечание:

№ на схеме:29

Наименование:FUSE (125A)

Каталожный номер:588982

Комплект:2

Примечание:

№ на схеме:30

Наименование:FUSE (75A) (+)

Каталожный номер:579005

Комплект:1

Примечание:

№ на схеме:31

Наименование:FUSE (32A)

Каталожный номер:594719

Комплект:1

Примечание:

№ на схеме:33

Наименование:RELAY (70A)

Каталожный номер:537667

Комплект:1

Примечание:

№ на схеме:34

Наименование:RELAY SUPPORT (70A)

Каталожный номер:537668

Комплект:1

Примечание:

№ на схеме:35

Наименование:RELAY (10/20A)

Каталожный номер:521395

Комплект:9

Примечание:

№ на схеме:36

Наименование:RELAY SUPPORT (10/20A)

Каталожный номер:152223

Комплект:9

Примечание:

№ на схеме:38

Наименование:CONNECTION BLOCK

Каталожный номер:577193

Комплект:6

Примечание:

№ на схеме:39

Наименование:CLAMP

Каталожный номер:577197

Комплект:7

Примечание:

№ на схеме:40

Наименование:PLATE

Каталожный номер:577196

Комплект:3

Примечание:

№ на схеме:41

Наименование:CLAMP

Каталожный номер:585718

Комплект:44

Примечание:

№ на схеме:42

Наименование:PLATE (+)

Каталожный номер:585719

Комплект:1

Примечание:

№ на схеме:43

Наименование:PLATE

Каталожный номер:578465

Комплект:4

Примечание:

№ на схеме:44

Наименование:FUSE CARRIER CLAMP

Каталожный номер:578464

Комплект:25

Примечание:

№ на схеме:45

Наименование:AXLE

Каталожный номер:578471

Комплект:27

Примечание:

№ на схеме:46

Наименование:CLAMP

Каталожный номер:578472

Комплект:5

Примечание:

№ на схеме:49

Наименование:THERMAL SWITCH (6A)

Каталожный номер:586566

Комплект:

Примечание:

№ на схеме:50

Наименование:THERMAL SWITCH (8A)

Каталожный номер:586567

Комплект:

Примечание:

№ на схеме:51

Наименование:THERMAL SWITCH (10A)

Каталожный номер:586568

Комплект:

Примечание:

№ на схеме:52

Наименование:THERMAL SWITCH (15A)

Каталожный номер:586569

Комплект:

Примечание:

№ на схеме:53

Наименование:THERMAL SWITCH (20A)

Каталожный номер:586570

Комплект:

Примечание:

№ на схеме:54

Наименование:THERMAL SWITCH (25A)

Каталожный номер:586571

Комплект:

Примечание:

№ на схеме:55

Наименование:THERMAL SWITCH (30A)

Каталожный номер:586572

Комплект:

Примечание:

№ на схеме:57

Наименование:THERMAL SWITCH (3A)

Каталожный номер:591300

Комплект:1

Примечание:
