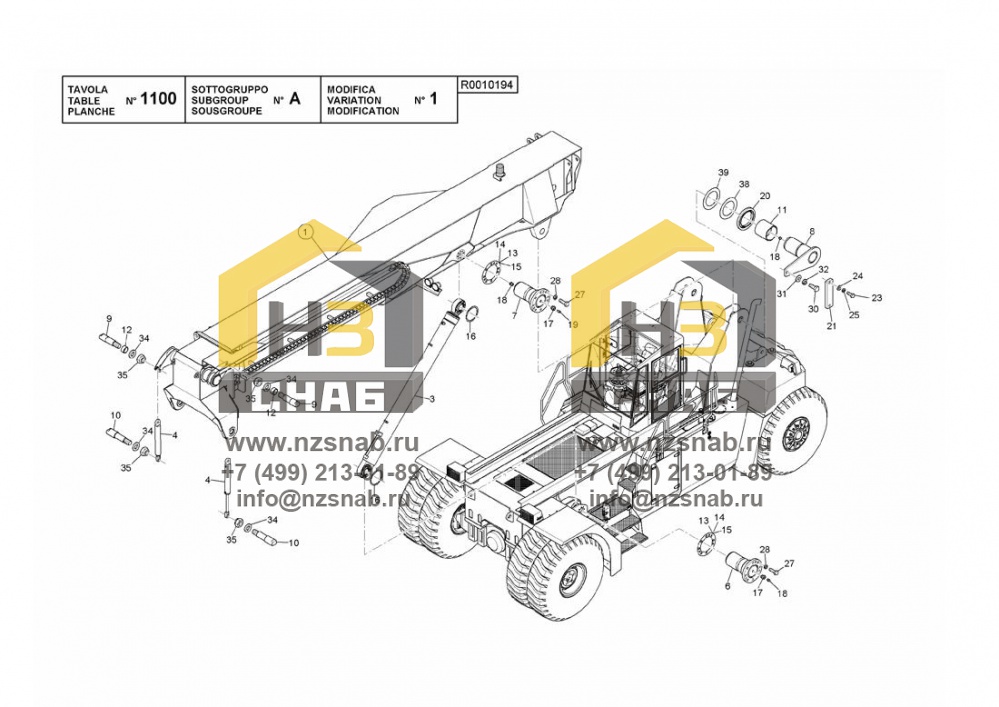

BOOM AND CYLINDERS INSTALLATION

← PUMPS INSTALLATION BOOM - TELESCOPIC CYLINDER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOOM ASS.Y (+)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:PIN

Каталожный номер:536800

Комплект:2

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:536803

Комплект:2

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:552499

Комплект:2

Примечание:

№ на схеме:9

Наименование:UPPER PIN

Каталожный номер:554035

Комплект:2

Примечание:

№ на схеме:10

Наименование:LOWER PIN

Каталожный номер:554034

Комплект:2

Примечание:

№ на схеме:11

Наименование:BUSHING

Каталожный номер:552508

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPACER

Каталожный номер:554036

Комплект:2

Примечание:

№ на схеме:13

Наименование:SHIM 1

Каталожный номер:536805

Комплект:A.R.

Примечание:

№ на схеме:14

Наименование:SHIM 0,5

Каталожный номер:536806

Комплект:A.R.

Примечание:

№ на схеме:15

Наименование:SHIM (+)

Каталожный номер:572730

Комплект:A.R.

Примечание:

№ на схеме:16

Наименование:SHIM PLATE

Каталожный номер:558503

Комплект:A.R.

Примечание:

№ на схеме:17

Наименование:CONNECTION

Каталожный номер:050726

Комплект:4

Примечание:

№ на схеме:18

Наименование:GREASE NIPPLE

Каталожный номер:100344

Комплект:6

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:100013

Комплект:2

Примечание:

№ на схеме:20

Наименование:RING

Каталожный номер:552509

Комплект:2

Примечание:

№ на схеме:21

Наименование:SAFETY PLATE

Каталожный номер:604494

Комплект:2

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:200669

Комплект:4

Примечание:

№ на схеме:24

Наименование:FLAT WASHER

Каталожный номер:00790

Комплект:4

Примечание:

№ на схеме:25

Наименование:RIBBED LOCK WASHER

Каталожный номер:601142

Комплект:4

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:00342

Комплект:32

Примечание:

№ на схеме:28

Наименование:RIBBED LOCK WASHER

Каталожный номер:601141

Комплект:32

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:200096

Комплект:2

Примечание:

№ на схеме:31

Наименование:FLAT WASHER

Каталожный номер:00716

Комплект:2

Примечание:

№ на схеме:32

Наименование:RIBBED LOCK WASHER

Каталожный номер:601143

Комплект:2

Примечание:

№ на схеме:34

Наименование:FLAT WASHER

Каталожный номер:00816

Комплект:4

Примечание:

№ на схеме:35

Наименование:SELF LOCKING NUT

Каталожный номер:00640

Комплект:4

Примечание:

№ на схеме:38

Наименование:SHIM 2MM (+)

Каталожный номер:607094

Комплект:A.R.

Примечание:

№ на схеме:39

Наименование:SHIM 1MM (+)

Каталожный номер:607095

Комплект:A.R.

Примечание:
