BOOM - TELESCOPIC CYLINDER

BOOM - TELESCOPIC CYLINDER

← BOOM - TELESCOPIC CYLINDER BOOM - TELESCOPIC CYLINDER →

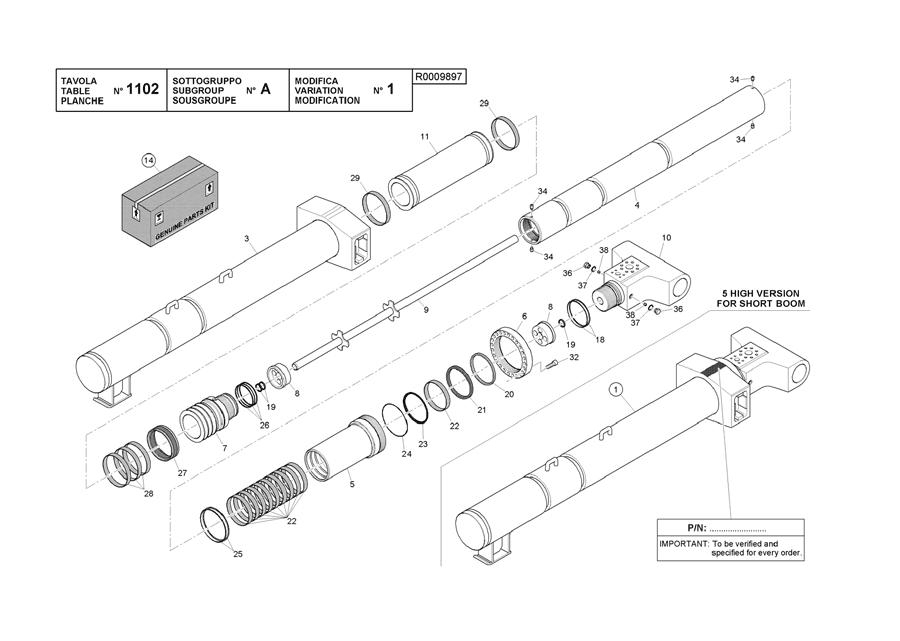

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:EXTENSION CYLINDER ASS.Y
Каталожный номер:600947
Комплект:
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:(+)
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:CYLINDER ASS.Y
Каталожный номер:600010
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:ROD
Каталожный номер:604760
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CYLINDER BASE (+)
Каталожный номер:600012
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:RING (+)
Каталожный номер:600013
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:PISTON (+)
Каталожный номер:600014
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:LOCK RING (+)
Каталожный номер:604762
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:OIL PIPE
Каталожный номер:604763
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:FRONT ATTACHMENT (+)
Каталожный номер:604761
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:SPACER
Каталожный номер:604768
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:GASKETS SET ASS.Y
Каталожный номер:604770
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:SCREW
Каталожный номер:200309
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:DOWEL (+)
Каталожный номер:200459
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:PLUG
Каталожный номер:050231
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:WASHER
Каталожный номер:100369
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:DOWEL
Каталожный номер:579753
Комплект:2
Примечание:
