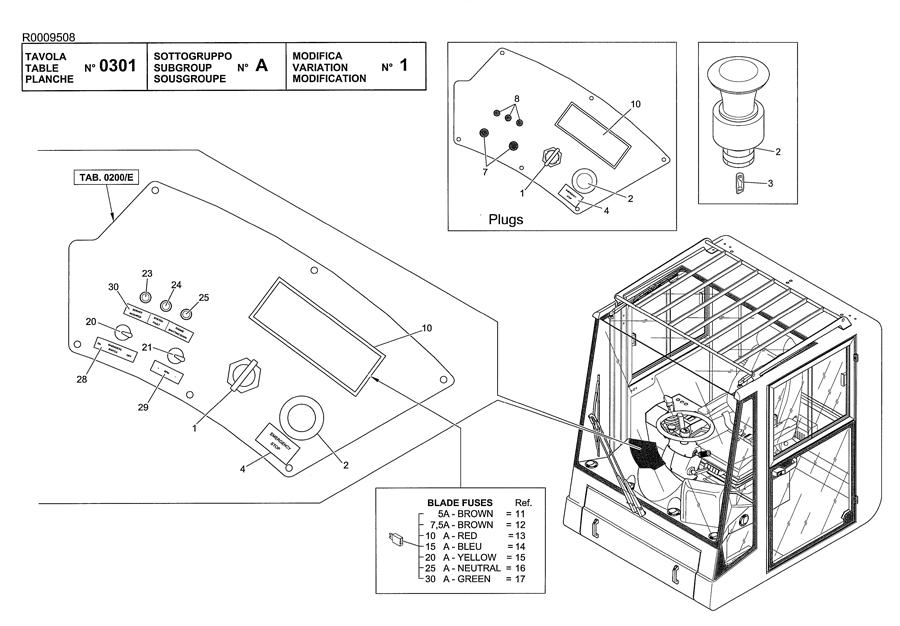

R.H. FRONT INSTRUMENT PANEL (STD)

← L.H. FRONT INSTRUMENT PANEL R.H. FRONT INSTRUMENT PANEL (WITH THERMALS DISJUNCTORS) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:KEY SWITCH

Каталожный номер:573765

Комплект:1

Примечание:

№ на схеме:2

Наименование:RED PUSH BUTTON

Каталожный номер:536710

Комплект:1

Примечание:

№ на схеме:3

Наименование:LAMP 24V 4W

Каталожный номер:515512

Комплект:1

Примечание:

№ на схеме:4

Наименование:DATA PLATE (+)

Каталожный номер:586555

Комплект:1

Примечание:

№ на схеме:4

Наименование:DATA PLATE

Каталожный номер:579824

Комплект:1

Примечание:

№ на схеме:4

Наименование:DATA PLATE

Каталожный номер:579825

Комплект:1

Примечание:

№ на схеме:4

Наименование:DATA PLATE

Каталожный номер:579822

Комплект:1

Примечание:

№ на схеме:4

Наименование:DATA PLATE

Каталожный номер:579823

Комплект:1

Примечание:

№ на схеме:4

Наименование:DATA PLATE

Каталожный номер:579821

Комплект:1

Примечание:

№ на схеме:5

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:7

Наименование:PLUG

Каталожный номер:579105

Комплект:2

Примечание:

№ на схеме:8

Наименование:PLUG

Каталожный номер:578251

Комплект:3

Примечание:

№ на схеме:10

Наименование:FUSE BOX

Каталожный номер:154020

Комплект:1

Примечание:

№ на схеме:11

Наименование:FUSE (5A)

Каталожный номер:154024

Комплект:A.R.

Примечание:

№ на схеме:12

Наименование:FUSE (7.5A)

Каталожный номер:154021

Комплект:A.R.

Примечание:

№ на схеме:13

Наименование:FUSE (10A)

Каталожный номер:154022

Комплект:A.R.

Примечание:

№ на схеме:14

Наименование:FUSE (15A)

Каталожный номер:154025

Комплект:A.R.

Примечание:

№ на схеме:15

Наименование:FUSE (20A)

Каталожный номер:537673

Комплект:A.R.

Примечание:

№ на схеме:16

Наименование:FUSE (25A)

Каталожный номер:552977

Комплект:A.R.

Примечание:

№ на схеме:17

Наименование:FUSE (30A)

Каталожный номер:154023

Комплект:A.R.

Примечание:

№ на схеме:20

Наименование:SWITCH

Каталожный номер:515643

Комплект:1

Примечание:

№ на схеме:21

Наименование:SWITCH

Каталожный номер:577910

Комплект:1

Примечание:

№ на схеме:23

Наименование:GREEN LED INDICATOR (+)

Каталожный номер:576162

Комплект:1

Примечание:

№ на схеме:24

Наименование:YELLOW LED INDICATOR (+)

Каталожный номер:576163

Комплект:1

Примечание:

№ на схеме:25

Наименование:RED LED INDICATOR (+)

Каталожный номер:576161

Комплект:1

Примечание:

№ на схеме:28

Наименование:DATA PLATE

Каталожный номер:576213

Комплект:1

Примечание:

№ на схеме:29

Наименование:DATA PLATE

Каталожный номер:578182

Комплект:1

Примечание:

№ на схеме:30

Наименование:DATA PLATE (+)

Каталожный номер:579832

Комплект:1

Примечание:

№ на схеме:30

Наименование:DATA PLATE

Каталожный номер:579830

Комплект:1

Примечание:

№ на схеме:30

Наименование:DATA PLATE (+)

Каталожный номер:579831

Комплект:1

Примечание:

№ на схеме:30

Наименование:DATA PLATE (+)

Каталожный номер:579829

Комплект:1

Примечание:

№ на схеме:30

Наименование:DATA PLATE

Каталожный номер:579799

Комплект:1

Примечание:

№ на схеме:30

Наименование:DATA PLATE (+)

Каталожный номер:579828

Комплект:1

Примечание:
