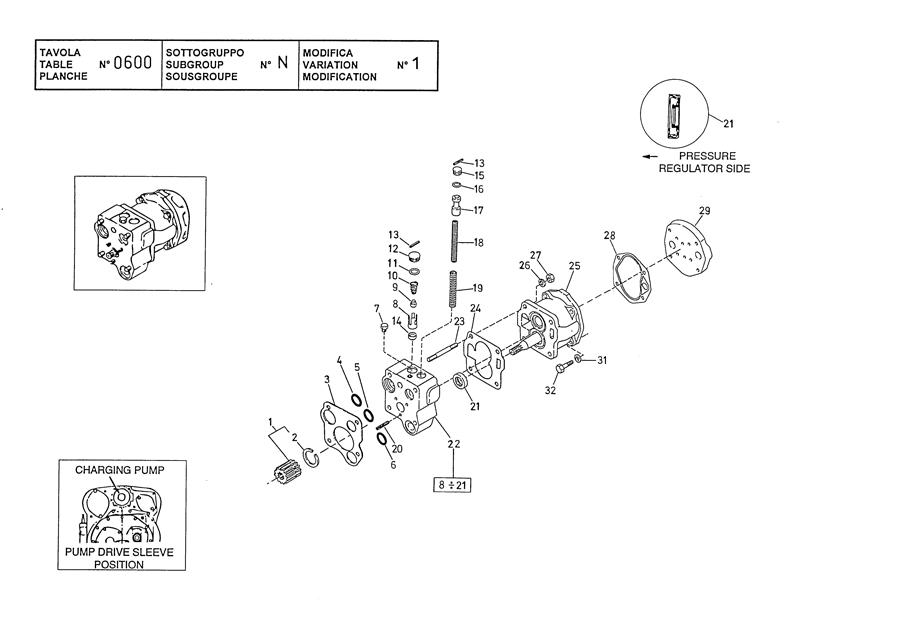

PRESS.REGULATING VALVE & CHARGING PUMP GROUP (HR32000)

← GEARBOX - OUTPUT SHAFT GROUP (SHORT DROP) (HR36000) 1ST SPEED CLUTCH SHAFT GROUP (HR40000) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SLEEVE

Каталожный номер:522038

Комплект:1

Примечание:

№ на схеме:2

Наименование:CIRCLIP

Каталожный номер:150975

Комплект:1

Примечание:

№ на схеме:3

Наименование:GASKET

Каталожный номер:566752

Комплект:1

Примечание:

№ на схеме:4

Наименование:O RING

Каталожный номер:531266

Комплект:1

Примечание:

№ на схеме:5

Наименование:O RING

Каталожный номер:522060

Комплект:1

Примечание:

№ на схеме:6

Наименование:PLUG ASS.Y

Каталожный номер:531263

Комплект:1

Примечание:

№ на схеме:7

Наименование:VALVE SEAT

Каталожный номер:522042

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPACER

Каталожный номер:522043

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON

Каталожный номер:150959

Комплект:1

Примечание:

№ на схеме:10

Наименование:SPRING

Каталожный номер:150960

Комплект:1

Примечание:

№ на схеме:11

Наименование:O RING

Каталожный номер:522044

Комплект:1

Примечание:

№ на схеме:12

Наименование:COVER

Каталожный номер:522045

Комплект:1

Примечание:

№ на схеме:13

Наименование:ELASTIC PIN

Каталожный номер:551510

Комплект:

Примечание:

№ на схеме:14

Наименование:O RING

Каталожный номер:522041

Комплект:1

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:150946

Комплект:1

Примечание:

№ на схеме:16

Наименование:O RING

Каталожный номер:150947

Комплект:1

Примечание:

№ на схеме:17

Наименование:PISTON

Каталожный номер:566753

Комплект:1

Примечание:

№ на схеме:18

Наименование:INNER SPRING (+)

Каталожный номер:150949

Комплект:1

Примечание:

№ на схеме:19

Наименование:SPRING

Каталожный номер:522048

Комплект:1

Примечание:

№ на схеме:20

Наименование:STUD

Каталожный номер:522049

Комплект:

Примечание:

№ на схеме:21

Наименование:GASKET

Каталожный номер:551511

Комплект:1

Примечание:

№ на схеме:22

Наименование:VALVE ASSY

Каталожный номер:575111

Комплект:1

Примечание:

№ на схеме:23

Наименование:OIL SEAL

Каталожный номер:153140

Комплект:1

Примечание:

№ на схеме:24

Наименование:PIN

Каталожный номер:522059

Комплект:

Примечание:

№ на схеме:25

Наименование:PUMP ASSY

Каталожный номер:566754

Комплект:1

Примечание:

№ на схеме:26

Наименование:LOCK WASHER

Каталожный номер:531260

Комплект:

Примечание:

№ на схеме:27

Наименование:NUT

Каталожный номер:534968

Комплект:

Примечание:

№ на схеме:28

Наименование:GASKET

Каталожный номер:583933

Комплект:1

Примечание:

№ на схеме:29

Наименование:COVER

Каталожный номер:583934

Комплект:1

Примечание:

№ на схеме:30

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:31

Наименование:LOCK WASHER (+)

Каталожный номер:583935

Комплект:4

Примечание:

№ на схеме:32

Наименование:SCREW (+)

Каталожный номер:583936

Комплект:4
