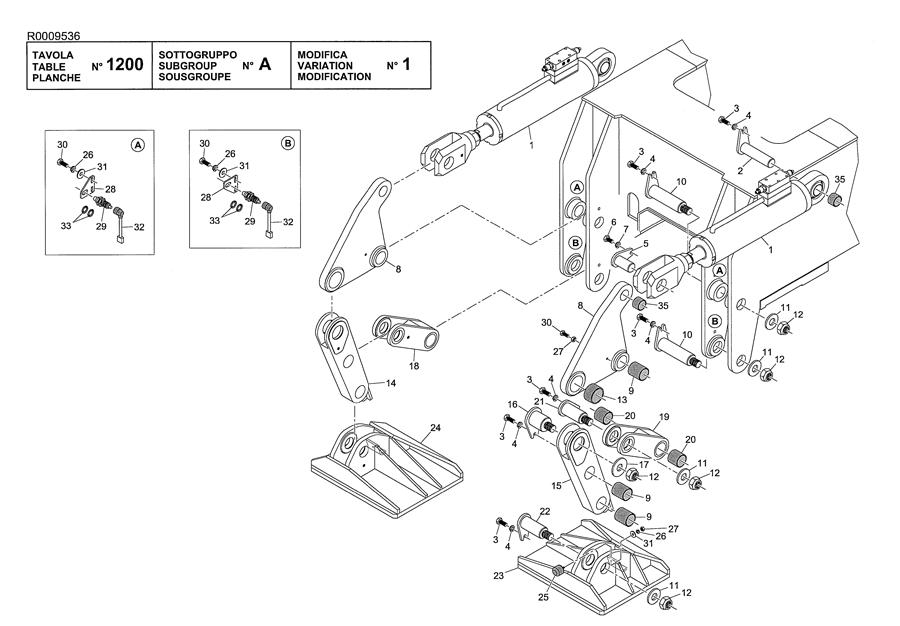

OUTRIGGERS F300 SERIES

← HOIST HOOK OUTRIGGERSF381 SERIES →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OUTRIGGER CYLINDER ASS.Y (+)

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:2

Наименование:PIN

Каталожный номер:555634

Комплект:2

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:200425

Комплект:12

Примечание:

№ на схеме:4

Наименование:SPRING WASHER (+)

Каталожный номер:00802

Комплект:12

Примечание:

№ на схеме:5

Наименование:PIN

Каталожный номер:555631

Комплект:2

Примечание:

№ на схеме:6

Наименование:SCREW

Каталожный номер:00320

Комплект:2

Примечание:

№ на схеме:7

Наименование:SPRING WASHER Part#00780 replaced by 601141, price:0.240

Каталожный номер:00780

Комплект:2

Примечание:

№ на схеме:8

Наименование:OUTRIGGERS LEVER

Каталожный номер:555589

Комплект:2

Примечание:

№ на схеме:9

Наименование:BUSHING

Каталожный номер:555651

Комплект:6

Примечание:

№ на схеме:10

Наименование:PIN

Каталожный номер:555621

Комплект:4

Примечание:

№ на схеме:11

Наименование:WASHER

Каталожный номер:555637

Комплект:8

Примечание:

№ на схеме:12

Наименование:SELF LOCKING NUT

Каталожный номер:00642

Комплект:10

Примечание:

№ на схеме:13

Наименование:BUSHING

Каталожный номер:555641

Комплект:2

Примечание:

№ на схеме:14

Наименование:LINK LEVER

Каталожный номер:593831

Комплект:1

Примечание:

№ на схеме:15

Наименование:L.H. LINK LEVER Part#593833 replaced by 593831, price:1533.600

Каталожный номер:593833

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIN

Каталожный номер:559921

Комплект:2

Примечание:

№ на схеме:17

Наименование:WASHER

Каталожный номер:555636

Комплект:2

Примечание:

№ на схеме:18

Наименование:LINK LEVER

Каталожный номер:559917

Комплект:1

Примечание:

№ на схеме:19

Наименование:L.H. LINK LEVER Part#559912 replaced by 559917, price:1290.000

Каталожный номер:559912

Комплект:1

Примечание:

№ на схеме:20

Наименование:BUSHING

Каталожный номер:555650

Комплект:4

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:555612

Комплект:2

Примечание:

№ на схеме:22

Наименование:PIN

Каталожный номер:555615

Комплект:2

Примечание:

№ на схеме:23

Наименование:L.H. SUPPORTING FLOAT

Каталожный номер:555640

Комплект:1

Примечание:

№ на схеме:23

Наименование:L.H. SUPPORTING FLOAT

Каталожный номер:589701

Комплект:1

Примечание:

№ на схеме:24

Наименование:R.H. SUPPORTING FLOAT

Каталожный номер:555766

Комплект:1

Примечание:

№ на схеме:24

Наименование:R.H. SUPPORTING FLOAT

Каталожный номер:589698

Комплект:1

Примечание:

№ на схеме:25

Наименование:TAMPON

Каталожный номер:556797

Комплект:2

Примечание:

№ на схеме:26

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:10

Примечание:

№ на схеме:27

Наименование:NUT

Каталожный номер:00519

Комплект:4

Примечание:

№ на схеме:28

Наименование:PLATE

Каталожный номер:556769

Комплект:4

Примечание:

№ на схеме:29

Наименование:SENSOR

Каталожный номер:583158

Комплект:4

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:00187

Комплект:10

Примечание:

№ на схеме:31

Наименование:FLAT WASHER

Каталожный номер:00815

Комплект:10

Примечание:

№ на схеме:32

Наименование:CABLE 5M

Каталожный номер:553504

Комплект:4

Примечание:

№ на схеме:33

Наименование:WASHER

Каталожный номер:00823

Комплект:8

Примечание:

№ на схеме:35

Наименование:BUSHING

Каталожный номер:568420

Комплект:4

Примечание:
