HYDRAULIC SYSTEM FOR CLIMATE SYSTEM

HYDRAULIC SYSTEM FOR CLIMATE SYSTEM

← ELECTRONIC CLIMATE SYS. WITH ELECTRIC-FANS (CUMMINS QSM11-T3) AUXILIARY HEATER AIRTRONIC (OPTIONAL) →

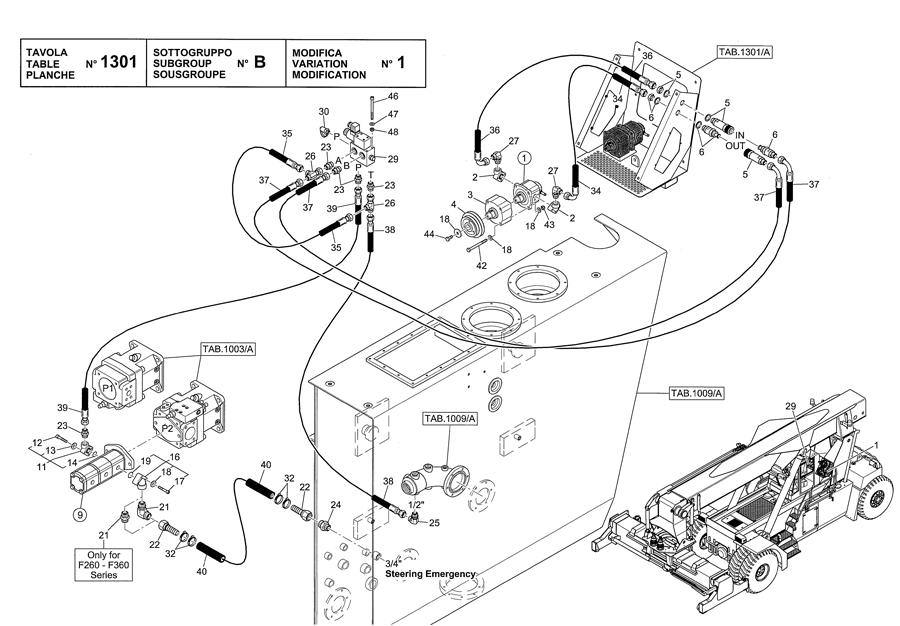

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PUMP ASS.Y (+)
Каталожный номер:591240
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:CONNECTION (+)
Каталожный номер:591241
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:SPACER
Каталожный номер:591242
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:PULLEY (+)
Каталожный номер:591243
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:CONNECTION (+)
Каталожный номер:591248
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONNECTION (+)
Каталожный номер:591249
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:(+)
Каталожный номер:
Комплект:
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:TRIPLEX PUMP ASS.Y
Каталожный номер:590156
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:TRIPLEX PUMP ASS.Y
Каталожный номер:590155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:FLANGE
Каталожный номер:100048
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SCREW
Каталожный номер:00099
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:00753
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:O RING
Каталожный номер:100259
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:CONNECTION 90°
Каталожный номер:100047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SCREW
Каталожный номер:200133
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:WASHER (+)
Каталожный номер:00765
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:O RING
Каталожный номер:100260
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTION
Каталожный номер:101098
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:CONNECTION 90°
Каталожный номер:101248
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:CONNECTION
Каталожный номер:102417
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:CONNECTION
Каталожный номер:101101
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:CONNECTION 90°
Каталожный номер:521143
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:CONNECTION
Каталожный номер:101202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:CONNECTION 90°
Каталожный номер:101396
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:SOLENOID VALVE ASS.Y
Каталожный номер:594340
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:PRESSURE TEST FITTING
Каталожный номер:101163
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:STRAP
Каталожный номер:100240
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:HOSE
Каталожный номер:551050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:HOSE
Каталожный номер:590340
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:HOSE
Каталожный номер:590341
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:HOSE
Каталожный номер:535310
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:HOSE
Каталожный номер:544903
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:HOSE
Каталожный номер:544906
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:HOSE
Каталожный номер:544938
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:SCREW
Каталожный номер:200014
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:SELF LOCKING NUT
Каталожный номер:00602
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:SCREW
Каталожный номер:00093
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:SCREW
Каталожный номер:200158
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:FLAT WASHER
Каталожный номер:00720
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:SELF LOCKING NUT
Каталожный номер:00600
Комплект:2
Примечание:
