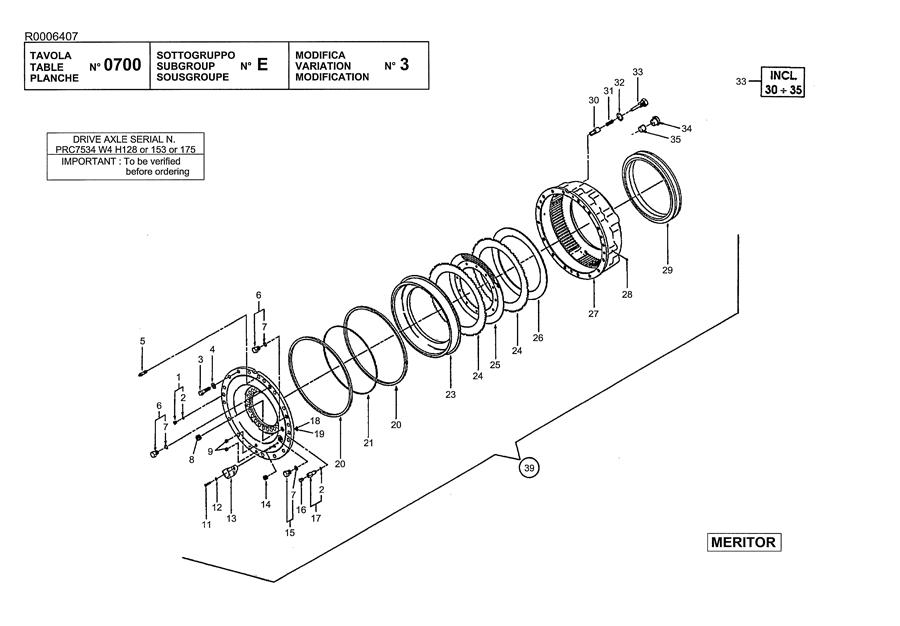

HYDRAULIC BRAKE GROUP(MERITOR)

← PLANETARY HUB REDUCTION GROUP(MERITOR) FRONT DRIVE AXLE - PARKING BRAKE (KESSLER) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:PLUG

Каталожный номер:532416

Комплект:4

Примечание:

№ на схеме:2

Наименование:O RING

Каталожный номер:545206

Комплект:4

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:532412

Комплект:32

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:532230

Комплект:32

Примечание:

№ на схеме:5

Наименование:BRAKET BLEEDER SCREW (+)

Каталожный номер:545204

Комплект:2

Примечание:

№ на схеме:6

Наименование:PLUG

Каталожный номер:545205

Комплект:4

Примечание:

№ на схеме:7

Наименование:O RING

Каталожный номер:532415

Комплект:6

Примечание:

№ на схеме:8

Наименование:PLUG

Каталожный номер:532309

Комплект:2

Примечание:

№ на схеме:9

Наименование:MAGNETIC PLUG

Каталожный номер:532433

Комплект:4

Примечание:

№ на схеме:10

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:545217

Комплект:4

Примечание:

№ на схеме:12

Наименование:WASHER

Каталожный номер:545120

Комплект:4

Примечание:

№ на схеме:13

Наименование:BRACKET

Каталожный номер:545219

Комплект:2

Примечание:

№ на схеме:14

Наименование:PLUG

Каталожный номер:573697

Комплект:2

Примечание:

№ на схеме:15

Наименование:PLUG

Каталожный номер:532414

Комплект:2

Примечание:

№ на схеме:17

Наименование:CONNECTION

Каталожный номер:532435

Комплект:2

Примечание:

№ на схеме:18

Наименование:L.H. COVER (+)

Каталожный номер:532417

Комплект:1

Примечание:

№ на схеме:19

Наименование:R.H. COVER (+)

Каталожный номер:532418

Комплект:1

Примечание:

№ на схеме:20

Наименование:OIL SEAL

Каталожный номер:532419

Комплект:4

Примечание:

№ на схеме:21

Наименование:OIL SEAL SPRING

Каталожный номер:565603

Комплект:2

Примечание:

№ на схеме:23

Наименование:HYDRAULIC PISTON

Каталожный номер:532421

Комплект:2

Примечание:

№ на схеме:24

Наименование:BRAKE DISK

Каталожный номер:532422

Комплект:22

Примечание:

№ на схеме:25

Наименование:CLUTCH DISK

Каталожный номер:532424

Комплект:20

Примечание:

№ на схеме:26

Наименование:SHIM

Каталожный номер:532654

Комплект:2

Примечание:

№ на схеме:27

Наименование:HYDR.BRAKE HOUSING

Каталожный номер:565604

Комплект:2

Примечание:

№ на схеме:28

Наименование:PLUG

Каталожный номер:532432

Комплект:6

Примечание:

№ на схеме:29

Наименование:OIL SEAL

Каталожный номер:565597

Комплект:

Примечание:

№ на схеме:30

Наименование:SPRING GUIDE

Каталожный номер:532426

Комплект:2

Примечание:

№ на схеме:31

Наименование:SPRING

Каталожный номер:532427

Комплект:2

Примечание:

№ на схеме:32

Наименование:O RING

Каталожный номер:532429

Комплект:2

Примечание:

№ на схеме:33

Наименование:SPRING SUPPORT PIN

Каталожный номер:532430

Комплект:2

Примечание:

№ на схеме:34

Наименование:PLUG

Каталожный номер:532428

Комплект:8

Примечание:

№ на схеме:35

Наименование:ROLLER

Каталожный номер:532431

Комплект:2

Примечание:

№ на схеме:39

Наименование:HYDRAULIC BRAKE ASS.Y

Каталожный номер:532653

Комплект:2

Примечание:
