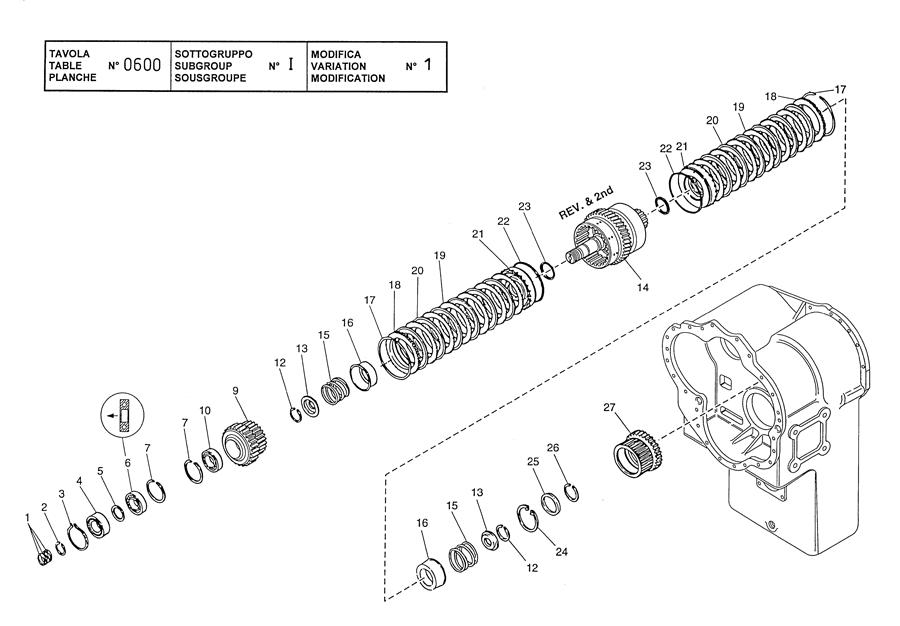

GEARBOX - REVERSE AND 2ND SHAFT CLUTCH GROUP (HR36000)

← GEARBOX - REVERSE & 3RD CLUTCH SHAFT GROUP (HR32000) CLUTCH SHAFTS GROUP (HR40000) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CIRCLIP (+)

Каталожный номер:551508

Комплект:3

Примечание:

№ на схеме:2

Наименование:CIRCLIP

Каталожный номер:153117

Комплект:1

Примечание:

№ на схеме:3

Наименование:STOP RING

Каталожный номер:153278

Комплект:1

Примечание:

№ на схеме:4

Наименование:BEARING

Каталожный номер:531834

Комплект:1

Примечание:

№ на схеме:5

Наименование:SHIM

Каталожный номер:531323

Комплект:1

Примечание:

№ на схеме:6

Наименование:BEARING

Каталожный номер:531324

Комплект:1

Примечание:

№ на схеме:7

Наименование:CIRCLIP

Каталожный номер:531325

Комплект:2

Примечание:

№ на схеме:8

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:9

Наименование:CLUTCH GEAR (+)

Каталожный номер:560127

Комплект:1

Примечание:

№ на схеме:10

Наименование:BEARING

Каталожный номер:531327

Комплект:1

Примечание:

№ на схеме:12

Наименование:STOP RING

Каталожный номер:153267

Комплект:2

Примечание:

№ на схеме:13

Наименование:SPRING RETAINER

Каталожный номер:153265

Комплект:2

Примечание:

№ на схеме:14

Наименование:CLUTCH HOUSING

Каталожный номер:560111

Комплект:1

Примечание:

№ на схеме:15

Наименование:SPRING (+)

Каталожный номер:560122

Комплект:2

Примечание:

№ на схеме:16

Наименование:SPRING RETAINER

Каталожный номер:153263

Комплект:2

Примечание:

№ на схеме:17

Наименование:CIRCLIP

Каталожный номер:531813

Комплект:2

Примечание:

№ на схеме:18

Наименование:CLUTCH DISK

Каталожный номер:531814

Комплект:2

Примечание:

№ на схеме:19

Наименование:OUTLET DISK

Каталожный номер:531815

Комплект:12

Примечание:

№ на схеме:20

Наименование:INNER DISK

Каталожный номер:531816

Комплект:12

Примечание:

№ на схеме:21

Наименование:PISTON ASSY

Каталожный номер:560123

Комплект:2

Примечание:

№ на схеме:22

Наименование:GASKET

Каталожный номер:531818

Комплект:2

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:151220

Комплект:2

Примечание:

№ на схеме:24

Наименование:CIRCLIP

Каталожный номер:531835

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET

Каталожный номер:531836

Комплект:1

Примечание:

№ на схеме:26

Наименование:CIRCLIP

Каталожный номер:531837

Комплект:1

Примечание:

№ на схеме:27

Наименование:GEAR (+)

Каталожный номер:560110

Комплект:1

Примечание:
