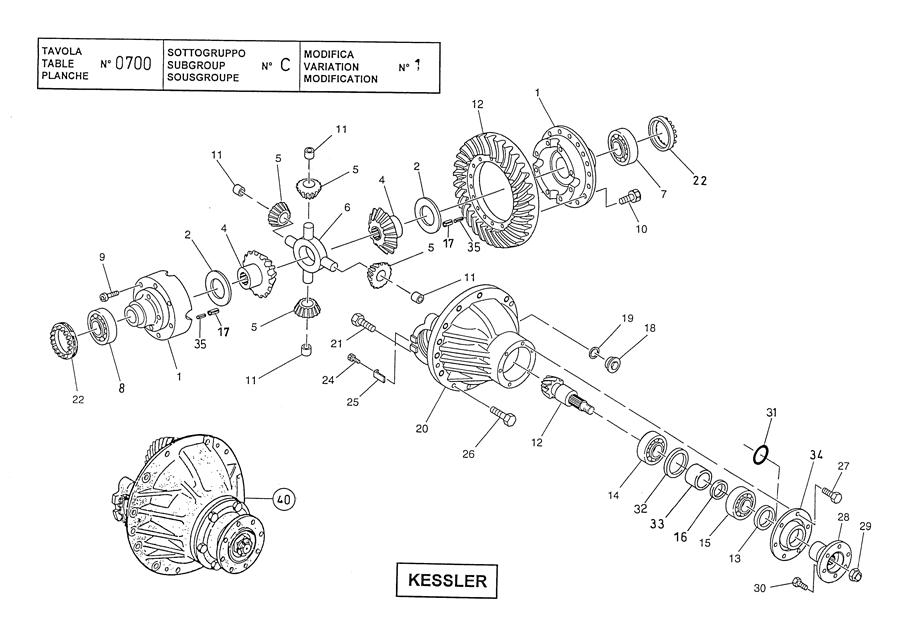

FRONT DRIVE AXLE - DIFFERENTIAL GROUP(KESSLER)

← FRONT DRIVE AXLE - HOUSING(MERITOR) DIFFERENTIAL AND BRAKE GROUP(MERITOR) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DIFFERENTIAL HOUSING

Каталожный номер:590403

Комплект:1

Примечание:

№ на схеме:2

Наименование:WASHER

Каталожный номер:590407

Комплект:2

Примечание:

№ на схеме:3

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:4

Наименование:GEAR

Каталожный номер:590405

Комплект:2

Примечание:

№ на схеме:5

Наименование:PLANETARY GEAR

Каталожный номер:590406

Комплект:4

Примечание:

№ на схеме:6

Наименование:CROSS

Каталожный номер:590404

Комплект:1

Примечание:

№ на схеме:7

Наименование:BEARING

Каталожный номер:590409

Комплект:1

Примечание:

№ на схеме:8

Наименование:BEARING Part#515259 replaced by 515423, price:145.490

Каталожный номер:515259

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW (+)

Каталожный номер:200620

Комплект:12

Примечание:

№ на схеме:10

Наименование:HEXAGON SCREW

Каталожный номер:200298

Комплект:16

Примечание:

№ на схеме:11

Наименование:BUSHING

Каталожный номер:590408

Комплект:4

Примечание:

№ на схеме:12

Наименование:DIFF. AND BEVEL GEAR

Каталожный номер:590402

Комплект:1

Примечание:

№ на схеме:13

Наименование:OIL SEAL

Каталожный номер:590416

Комплект:1

Примечание:

№ на схеме:14

Наименование:BEARING

Каталожный номер:590411

Комплект:1

Примечание:

№ на схеме:15

Наименование:BEARING

Каталожный номер:590414

Комплект:1

Примечание:

№ на схеме:16

Наименование:WASHER

Каталожный номер:590412

Комплект:1

Примечание:

№ на схеме:17

Наименование:ELASTIC PIN (+)

Каталожный номер:586957

Комплект:6

Примечание:

№ на схеме:18

Наименование:PLUG

Каталожный номер:540737

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKET

Каталожный номер:540738

Комплект:1

Примечание:

№ на схеме:20

Наименование:DIFFERENTIAL HOUSING

Каталожный номер:590410

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:200385

Комплект:4

Примечание:

№ на схеме:22

Наименование:SPANNER NUT

Каталожный номер:515373

Комплект:2

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:200429

Комплект:2

Примечание:

№ на схеме:25

Наименование:LOCKING PLATE

Каталожный номер:560365

Комплект:2

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:00409

Комплект:16

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:200521

Комплект:6

Примечание:

№ на схеме:28

Наименование:FLANGE

Каталожный номер:590417

Комплект:1

Примечание:

№ на схеме:29

Наименование:SPANNER NUT

Каталожный номер:590418

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:539913

Комплект:

Примечание:

№ на схеме:31

Наименование:O RING

Каталожный номер:560073

Комплект:1

Примечание:

№ на схеме:32

Наименование:DISK

Каталожный номер:560076

Комплект:1

Примечание:

№ на схеме:33

Наименование:BUSHING

Каталожный номер:590413

Комплект:1

Примечание:

№ на схеме:34

Наименование:COVER

Каталожный номер:590415

Комплект:1

Примечание:

№ на схеме:35

Наименование:ELASTIC PIN (+)

Каталожный номер:586956

Комплект:6

Примечание:

№ на схеме:40

Наименование:DIFFERENTIAL CARRIER C.

Каталожный номер:590401

Комплект:1

Примечание:
