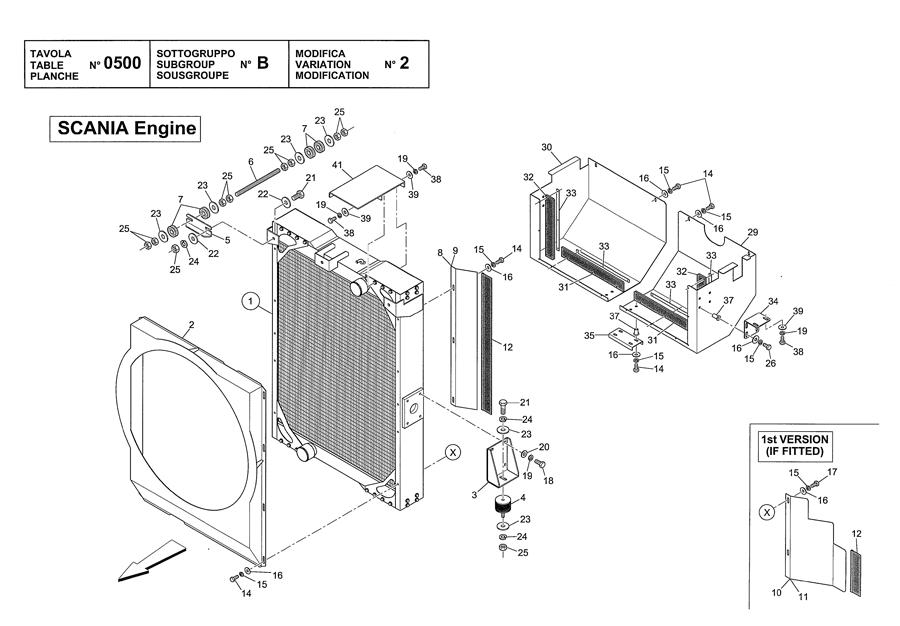

ENGINE COOLING SYSTEM-RADIATOR INSTALLATION (SCANIA DI12)

← ENGINE COOLING SYSTEM-RADIATOR INSTALLAT. (CUMMINS QSM11-T3) ENGINE COOLING SYSTEM-RADIATOR INSTALLAT. (VOLVO TAD720VE) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER RADIATOR

Каталожный номер:566008

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONVEYOR

Каталожный номер:575781

Комплект:1

Примечание:

№ на схеме:3

Наименование:RADIATOR SUPPORT

Каталожный номер:554940

Комплект:2

Примечание:

№ на схеме:4

Наименование:SILENTBLOCK

Каталожный номер:558459

Комплект:2

Примечание:

№ на схеме:5

Наименование:FIXING BRACKET

Каталожный номер:554959

Комплект:2

Примечание:

№ на схеме:6

Наименование:ROD

Каталожный номер:555999

Комплект:2

Примечание:

№ на схеме:7

Наименование:RUBBER SPACER

Каталожный номер:531725

Комплект:8

Примечание:

№ на схеме:8

Наименование:L.H. SIDE PROTECTION

Каталожный номер:554945

Комплект:1

Примечание:

№ на схеме:9

Наименование:R.H. SIDE PROTECTION

Каталожный номер:554944

Комплект:1

Примечание:

№ на схеме:10

Наименование:L.H. SIDE LOWER PROTECTION

Каталожный номер:557461

Комплект:1

Примечание:

№ на схеме:11

Наименование:R.H. SIDE LOWER PROTECTION

Каталожный номер:557460

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:526802

Комплект:A.R.

Примечание:

№ на схеме:13

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:14

Наименование:SCREW

Каталожный номер:00094

Комплект:22

Примечание:

№ на схеме:15

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:32

Примечание:

№ на схеме:16

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:32

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:00468

Комплект:4

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:00124

Комплект:8

Примечание:

№ на схеме:19

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:16

Примечание:

№ на схеме:20

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:8

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:00481

Комплект:4

Примечание:

№ на схеме:22

Наименование:FLAT WASHER

Каталожный номер:00726

Комплект:4

Примечание:

№ на схеме:23

Наименование:FLAT WASHER

Каталожный номер:00807

Комплект:14

Примечание:

№ на схеме:24

Наименование:SPRING WASHER Part#00778 replaced by 601139, price:0.150

Каталожный номер:00778

Комплект:6

Примечание:

№ на схеме:25

Наименование:NUT

Каталожный номер:00521

Комплект:20

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:00093

Комплект:8

Примечание:

№ на схеме:29

Наименование:PLATE

Каталожный номер:581470

Комплект:1

Примечание:

№ на схеме:30

Наименование:PLATE

Каталожный номер:581480

Комплект:1

Примечание:

№ на схеме:31

Наименование:RUBBER PROTECTION (+)

Каталожный номер:581478

Комплект:2

Примечание:

№ на схеме:32

Наименование:RUBBER PROTECTION

Каталожный номер:581477

Комплект:2

Примечание:

№ на схеме:33

Наименование:FIXING PLATE (+)

Каталожный номер:581476

Комплект:4

Примечание:

№ на схеме:34

Наименование:BRACKET

Каталожный номер:581468

Комплект:2

Примечание:

№ на схеме:35

Наименование:SUPPORT

Каталожный номер:581492

Комплект:1

Примечание:

№ на схеме:37

Наименование:INSERT M8

Каталожный номер:525175

Комплект:12

Примечание:

№ на схеме:38

Наименование:SCREW

Каталожный номер:00089

Комплект:8

Примечание:

№ на схеме:39

Наименование:FLAT WASHER

Каталожный номер:00815

Комплект:8

Примечание:

№ на схеме:41

Наименование:COUPLING PROTECTION

Каталожный номер:587488

Комплект:1

Примечание:
