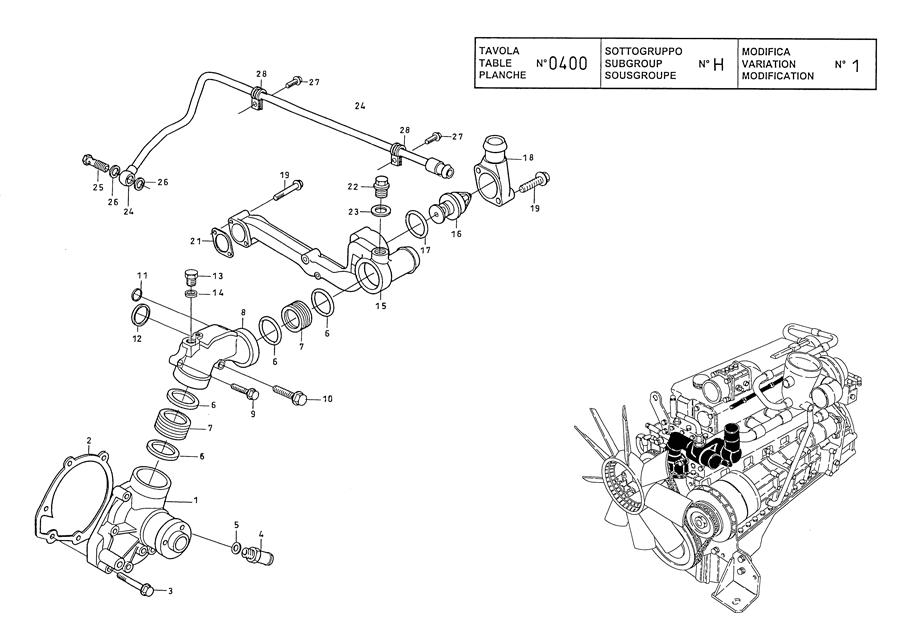

ENGINE - WATER PUMP AND THERMOSTAT HOUSING (VOLVO TAD720VE)

← ENGINE (SCANIA DC12) - LUBRICATION ENGINE (SCANIA DI12) - WATER PUMP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:WATER PUMP

Каталожный номер:584144

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKET

Каталожный номер:584145

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:584151

Комплект:

Примечание:

№ на схеме:4

Наименование:CONNECTION

Каталожный номер:584147

Комплект:1

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:584092

Комплект:1

Примечание:

№ на схеме:6

Наименование:GASKET

Каталожный номер:584148

Комплект:

Примечание:

№ на схеме:7

Наименование:CONNECTION

Каталожный номер:584149

Комплект:

Примечание:

№ на схеме:8

Наименование:CONNECTION

Каталожный номер:584150

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:584152

Комплект:1

Примечание:

№ на схеме:11

Наименование:GASKET

Каталожный номер:584153

Комплект:1

Примечание:

№ на схеме:12

Наименование:GASKET

Каталожный номер:584154

Комплект:1

Примечание:

№ на схеме:13

Наименование:PLUG

Каталожный номер:584157

Комплект:1

Примечание:

№ на схеме:14

Наименование:GASKET

Каталожный номер:580407

Комплект:1

Примечание:

№ на схеме:15

Наименование:THERMOSTAT HOUSING (+)

Каталожный номер:584158

Комплект:1

Примечание:

№ на схеме:16

Наименование:THERMOSTAT

Каталожный номер:584159

Комплект:1

Примечание:

№ на схеме:17

Наименование:O RING

Каталожный номер:584160

Комплект:1

Примечание:

№ на схеме:18

Наименование:THERMOSTAT COVER

Каталожный номер:584161

Комплект:1

Примечание:

№ на схеме:19

Наименование:SCREW (+)

Каталожный номер:580393

Комплект:

Примечание:

№ на схеме:20

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:21

Наименование:GASKET

Каталожный номер:584162

Комплект:1

Примечание:

№ на схеме:22

Наименование:PLUG

Каталожный номер:580410

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:584163

Комплект:1

Примечание:

№ на схеме:24

Наименование:PIPE (+)

Каталожный номер:584164

Комплект:1

Примечание:

№ на схеме:25

Наименование:CONNECTION (+)

Каталожный номер:584165

Комплект:1

Примечание:

№ на схеме:26

Наименование:GASKET

Каталожный номер:584166

Комплект:2

Примечание:

№ на схеме:27

Наименование:SCREW (+)

Каталожный номер:584167

Комплект:3

Примечание:

№ на схеме:28

Наименование:STRAP

Каталожный номер:584168

Комплект:3

Примечание:
