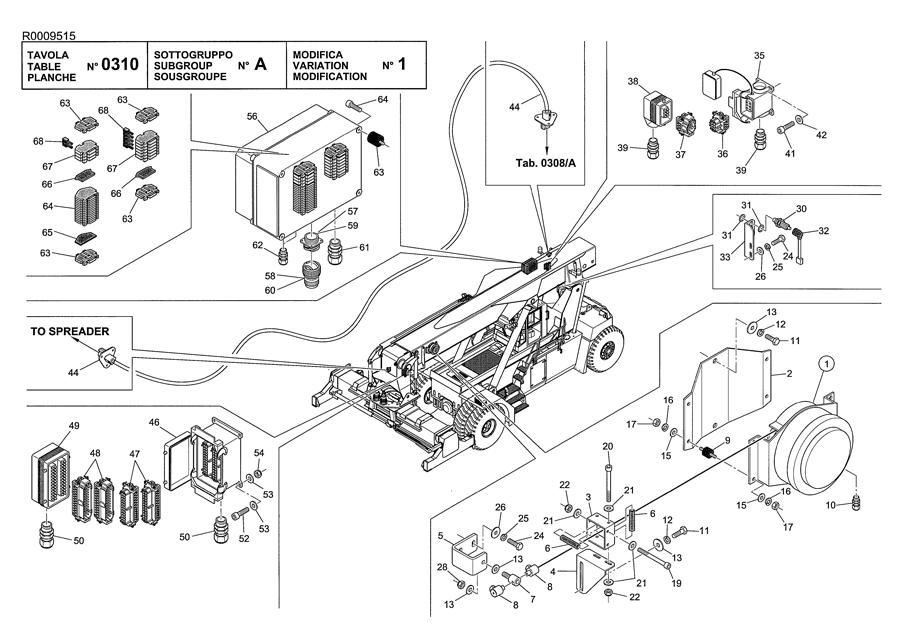

ELECTRONIC OPERATING SYS. MEGATECH - (BOOM)

← ELECTRIC/ELECTRONIC SYSTEM CONTROL UNIT WIRING HARNESS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TRANSDUCER (+)

Каталожный номер:585721

Комплект:1

Примечание:

№ на схеме:2

Наименование:SUPPORT CABLE REEL

Каталожный номер:555839

Комплект:1

Примечание:

№ на схеме:3

Наименование:FRAME

Каталожный номер:555840

Комплект:1

Примечание:

№ на схеме:4

Наименование:BRACKET

Каталожный номер:576710

Комплект:1

Примечание:

№ на схеме:5

Наименование:SUPPORT

Каталожный номер:557082

Комплект:1

Примечание:

№ на схеме:6

Наименование:ROLLER

Каталожный номер:555841

Комплект:4

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:598522

Комплект:1

Примечание:

№ на схеме:8

Наименование:CLAMP

Каталожный номер:100446

Комплект:2

Примечание:

№ на схеме:9

Наименование:SILENT-BLOCK

Каталожный номер:527047

Комплект:4

Примечание:

№ на схеме:10

Наименование:CABLE GLAND PG9

Каталожный номер:533905

Комплект:1

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:00098

Комплект:4

Примечание:

№ на схеме:12

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:4

Примечание:

№ на схеме:13

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:6

Примечание:

№ на схеме:14

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:15

Наименование:FLAT WASHER

Каталожный номер:00735

Комплект:8

Примечание:

№ на схеме:16

Наименование:SPRING WASHER (+)

Каталожный номер:00774

Комплект:8

Примечание:

№ на схеме:17

Наименование:NUT

Каталожный номер:00522

Комплект:8

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:200365

Комплект:2

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:200456

Комплект:2

Примечание:

№ на схеме:21

Наименование:FLAT WASHER

Каталожный номер:00720

Комплект:8

Примечание:

№ на схеме:22

Наименование:SELF LOCKING NUT

Каталожный номер:00600

Комплект:4

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:00089

Комплект:4

Примечание:

№ на схеме:25

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:4

Примечание:

№ на схеме:26

Наименование:FLAT WASHER

Каталожный номер:00815

Комплект:4

Примечание:

№ на схеме:28

Наименование:SELF LOCKING NUT

Каталожный номер:00629

Комплект:1

Примечание:

№ на схеме:30

Наименование:PROXIMITY SENSOR

Каталожный номер:553502

Комплект:1

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:00823

Комплект:2

Примечание:

№ на схеме:32

Наименование:CABLE 5M

Каталожный номер:553504

Комплект:1

Примечание:

№ на схеме:33

Наименование:BRACKET

Каталожный номер:556758

Комплект:1

Примечание:

№ на схеме:35

Наименование:FIXED PROTECTION

Каталожный номер:558006

Комплект:1

Примечание:

№ на схеме:36

Наименование:MALE CONNECTOR

Каталожный номер:558005

Комплект:1

Примечание:

№ на схеме:37

Наименование:FEMALE CONNECTOR

Каталожный номер:558004

Комплект:1

Примечание:

№ на схеме:38

Наименование:MOVABLE PROTECTION

Каталожный номер:558003

Комплект:1

Примечание:

№ на схеме:39

Наименование:CABLE GLAND PG16

Каталожный номер:533909

Комплект:2

Примечание:

№ на схеме:41

Наименование:SCREW

Каталожный номер:200123

Комплект:4

Примечание:

№ на схеме:42

Наименование:WASHER (+)

Каталожный номер:00717

Комплект:4

Примечание:

№ на схеме:44

Наименование:CABLE

Каталожный номер:580828

Комплект:1

Примечание:

№ на схеме:46

Наименование:FIXED PROTECTION

Каталожный номер:578426

Комплект:1

Примечание:

№ на схеме:47

Наименование:FEMALE CONNECTOR

Каталожный номер:578617

Комплект:2

Примечание:

№ на схеме:48

Наименование:MALE CONNECTOR

Каталожный номер:578618

Комплект:2

Примечание:

№ на схеме:49

Наименование:MOVABLE PROTECTION

Каталожный номер:578427

Комплект:1

Примечание:

№ на схеме:50

Наименование:CABLE GLAND PG29

Каталожный номер:565051

Комплект:2

Примечание:

№ на схеме:52

Наименование:SCREW

Каталожный номер:00099

Комплект:4

Примечание:

№ на схеме:53

Наименование:FLAT WASHER

Каталожный номер:00718

Комплект:8

Примечание:

№ на схеме:54

Наименование:SELF LOCKING NUT

Каталожный номер:00601

Комплект:4

Примечание:

№ на схеме:56

Наименование:ELECTRIC BOX

Каталожный номер:580365

Комплект:1

Примечание:

№ на схеме:57

Наименование:FIXED CONNECTOR

Каталожный номер:537669

Комплект:1

Примечание:

№ на схеме:58

Наименование:MOBILE CONNECTOR

Каталожный номер:537670

Комплект:1

Примечание:

№ на схеме:59

Наименование:FIXED CONNECTOR

Каталожный номер:537671

Комплект:1

Примечание:

№ на схеме:60

Наименование:MOBILE CONNECTOR

Каталожный номер:537672

Комплект:1

Примечание:

№ на схеме:62

Наименование:CABLE GLAND PG11

Каталожный номер:533907

Комплект:1

Примечание:

№ на схеме:63

Наименование:CONNECTION BLOCK

Каталожный номер:577193

Комплект:4

Примечание:

№ на схеме:64

Наименование:CLAMP

Каталожный номер:577197

Комплект:14

Примечание:

№ на схеме:65

Наименование:PLATE

Каталожный номер:577196

Комплект:1

Примечание:

№ на схеме:66

Наименование:PLATE

Каталожный номер:578473

Комплект:2

Примечание:

№ на схеме:67

Наименование:CLAMP

Каталожный номер:578469

Комплект:9

Примечание:

№ на схеме:68

Наименование:AXLE

Каталожный номер:578471

Комплект:7

Примечание:
