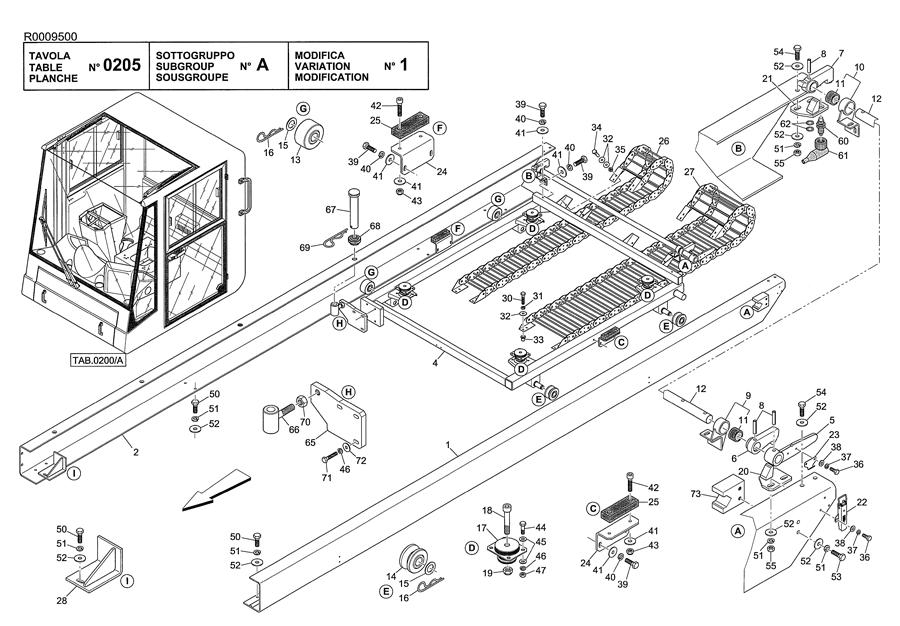

DRIVER S CAB SUPPORT AND TRANSLATION (MANUAL)

← MISCELANOUS PARTS UNDER THE CAB DRIVER S CAB SUPPORT AND TRANSLAT. (HYDR.CONTROL) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:L.H. GUIDE

Каталожный номер:555423

Комплект:1

Примечание:

№ на схеме:2

Наименование:R.H. GUIDE

Каталожный номер:555421

Комплект:1

Примечание:

№ на схеме:3

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:4

Наименование:CAB STEEL TRESTLE (+)

Каталожный номер:557915

Комплект:1

Примечание:

№ на схеме:5

Наименование:FIXING LEVER

Каталожный номер:555509

Комплект:1

Примечание:

№ на схеме:6

Наименование:LOCKING LEVER

Каталожный номер:555514

Комплект:1

Примечание:

№ на схеме:7

Наименование:R.H. LEVER

Каталожный номер:570834

Комплект:1

Примечание:

№ на схеме:8

Наименование:ELASTIC PIN

Каталожный номер:00904

Комплект:

Примечание:

№ на схеме:9

Наименование:L.H. SUPPORT

Каталожный номер:573866

Комплект:1

Примечание:

№ на схеме:10

Наименование:R.H. SUPPORT

Каталожный номер:573861

Комплект:1

Примечание:

№ на схеме:11

Наименование:BUSHING D.40XD.31 LG.25

Каталожный номер:573865

Комплект:2

Примечание:

№ на схеме:12

Наименование:PIN

Каталожный номер:555503

Комплект:1

Примечание:

№ на схеме:13

Наименование:WHEEL

Каталожный номер:555499

Комплект:2

Примечание:

№ на схеме:14

Наименование:WHEEL

Каталожный номер:555498

Комплект:2

Примечание:

№ на схеме:15

Наименование:FLAT WASHER

Каталожный номер:00794

Комплект:4

Примечание:

№ на схеме:16

Наименование:COTTER PIN

Каталожный номер:102282

Комплект:4

Примечание:

№ на схеме:17

Наименование:RUBBER PAD

Каталожный номер:530917

Комплект:4

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:200203

Комплект:4

Примечание:

№ на схеме:19

Наименование:SELF LOCKING NUT

Каталожный номер:00610

Комплект:4

Примечание:

№ на схеме:20

Наименование:L.H. HOOK

Каталожный номер:556069

Комплект:1

Примечание:

№ на схеме:21

Наименование:R.H. HOOK

Каталожный номер:556068

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOOK

Каталожный номер:568027

Комплект:1

Примечание:

№ на схеме:23

Наименование:PLATE

Каталожный номер:568028

Комплект:1

Примечание:

№ на схеме:24

Наименование:SHOE SUPPORT

Каталожный номер:555542

Комплект:2

Примечание:

№ на схеме:25

Наименование:SHOE

Каталожный номер:555546

Комплект:2

Примечание:

№ на схеме:26

Наименование:CHAIN

Каталожный номер:555552

Комплект:1

Примечание:

№ на схеме:27

Наименование:CHAIN

Каталожный номер:555551

Комплект:1

Примечание:

№ на схеме:28

Наименование:LOCKING BRACKET

Каталожный номер:593063

Комплект:1

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:00462

Комплект:8

Примечание:

№ на схеме:31

Наименование:SPRING WASHER

Каталожный номер:00751

Комплект:8

Примечание:

№ на схеме:32

Наименование:FLAT WASHER

Каталожный номер:00720

Комплект:24

Примечание:

№ на схеме:33

Наименование:INSERT M5

Каталожный номер:529689

Комплект:8

Примечание:

№ на схеме:34

Наименование:SCREW

Каталожный номер:00463

Комплект:8

Примечание:

№ на схеме:35

Наименование:SELF LOCKING NUT

Каталожный номер:00600

Комплект:8

Примечание:

№ на схеме:36

Наименование:SCREW

Каталожный номер:00092

Комплект:6

Примечание:

№ на схеме:37

Наименование:SPRING WASHER (+)

Каталожный номер:00774

Комплект:6

Примечание:

№ на схеме:38

Наименование:FLAT WASHER

Каталожный номер:00718

Комплект:6

Примечание:

№ на схеме:39

Наименование:SCREW

Каталожный номер:00098

Комплект:10

Примечание:

№ на схеме:40

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:10

Примечание:

№ на схеме:41

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:14

Примечание:

№ на схеме:42

Наименование:SCREW

Каталожный номер:200134

Комплект:4

Примечание:

№ на схеме:43

Наименование:SELF LOCKING NUT

Каталожный номер:00602

Комплект:4

Примечание:

№ на схеме:44

Наименование:SCREW

Каталожный номер:00187

Комплект:16

Примечание:

№ на схеме:45

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:32

Примечание:

№ на схеме:46

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:19

Примечание:

№ на схеме:47

Наименование:NUT

Каталожный номер:00519

Комплект:16

Примечание:

№ на схеме:50

Наименование:SCREW

Каталожный номер:00482

Комплект:25

Примечание:

№ на схеме:51

Наименование:SPRING WASHER Part#00778 replaced by 601139, price:0.150

Каталожный номер:00778

Комплект:30

Примечание:

№ на схеме:52

Наименование:FLAT WASHER

Каталожный номер:00807

Комплект:30

Примечание:

№ на схеме:53

Наименование:SCREW

Каталожный номер:200040

Комплект:1

Примечание:

№ на схеме:54

Наименование:SCREW

Каталожный номер:00047

Комплект:4

Примечание:

№ на схеме:55

Наименование:NUT

Каталожный номер:00521

Комплект:6

Примечание:

№ на схеме:60

Наименование:PROXIMITY SENSOR

Каталожный номер:553502

Комплект:1

Примечание:

№ на схеме:61

Наименование:CABLE 5M

Каталожный номер:553504

Комплект:1

Примечание:

№ на схеме:62

Наименование:WASHER

Каталожный номер:00823

Комплект:1

Примечание:

№ на схеме:65

Наименование:PLATE

Каталожный номер:592814

Комплект:1

Примечание:

№ на схеме:66

Наименование:SUPPORT

Каталожный номер:592815

Комплект:1

Примечание:

№ на схеме:67

Наименование:PIN

Каталожный номер:592812

Комплект:1

Примечание:

№ на схеме:68

Наименование:BUSHING

Каталожный номер:592813

Комплект:1

Примечание:

№ на схеме:70

Наименование:NUT

Каталожный номер:00552

Комплект:1

Примечание:

№ на схеме:71

Наименование:SCREW

Каталожный номер:200265

Комплект:3

Примечание:

№ на схеме:72

Наименование:FLAT WASHER

Каталожный номер:00815

Комплект:3

Примечание:

№ на схеме:73

Наименование:LOCKING BLOCK

Каталожный номер:592529

Комплект:1

Примечание:
