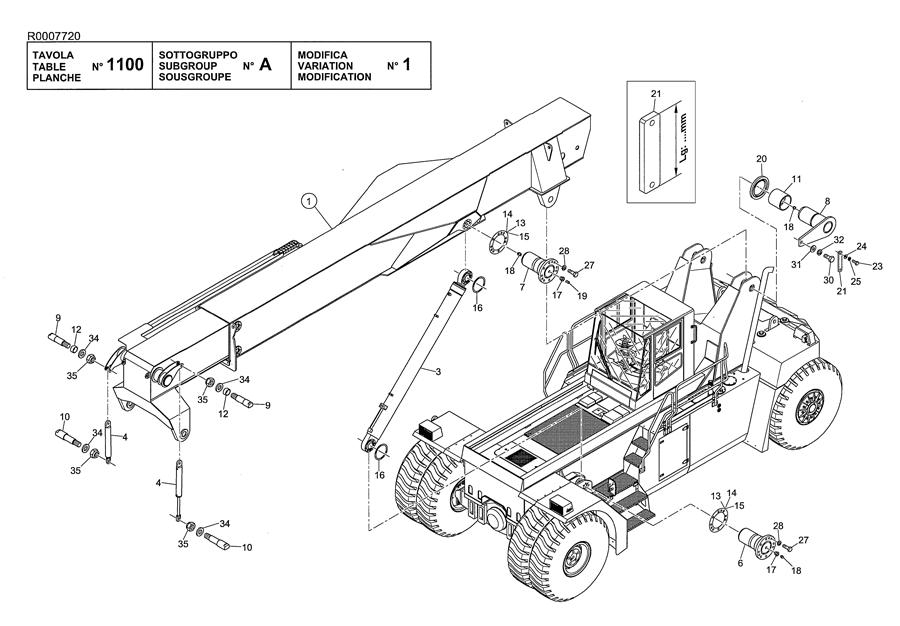

BOOM AND CYLINDERS INSTALLATION

← CONTACT HEATER FOR HYDRAULIC OIL TANK BOOM →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BOOM ASS.Y (+)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:PIN

Каталожный номер:536800

Комплект:2

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:536803

Комплект:2

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:552499

Комплект:2

Примечание:

№ на схеме:9

Наименование:UPPER PIN

Каталожный номер:554035

Комплект:2

Примечание:

№ на схеме:10

Наименование:LOWER PIN

Каталожный номер:554034

Комплект:2

Примечание:

№ на схеме:11

Наименование:BUSHING

Каталожный номер:552508

Комплект:2

Примечание:

№ на схеме:12

Наименование:SPACER

Каталожный номер:554036

Комплект:2

Примечание:

№ на схеме:13

Наименование:SHIM 1

Каталожный номер:536805

Комплект:A.R.

Примечание:

№ на схеме:14

Наименование:SHIM 0,5

Каталожный номер:536806

Комплект:A.R.

Примечание:

№ на схеме:15

Наименование:SHIM (+)

Каталожный номер:572730

Комплект:A.R.

Примечание:

№ на схеме:16

Наименование:SHIM PLATE

Каталожный номер:558503

Комплект:A.R.

Примечание:

№ на схеме:17

Наименование:CONNECTION

Каталожный номер:050726

Комплект:4

Примечание:

№ на схеме:18

Наименование:GREASE NIPPLE

Каталожный номер:100344

Комплект:6

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:100013

Комплект:2

Примечание:

№ на схеме:20

Наименование:RING

Каталожный номер:552509

Комплект:2

Примечание:

№ на схеме:21

Наименование:PLATE

Каталожный номер:598779

Комплект:2

Примечание:

№ на схеме:21

Наименование:PLATE

Каталожный номер:580311

Комплект:2

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:00478

Комплект:4

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:00471

Комплект:4

Примечание:

№ на схеме:24

Наименование:FLAT WASHER

Каталожный номер:00726

Комплект:4

Примечание:

№ на схеме:24

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:4

Примечание:

№ на схеме:25

Наименование:SPRING WASHER Part#00778 replaced by 601139, price:0.150

Каталожный номер:00778

Комплект:4

Примечание:

№ на схеме:25

Наименование:SPRING WASHER (+)

Каталожный номер:00755

Комплект:4

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:00342

Комплект:32

Примечание:

№ на схеме:28

Наименование:SPRING WASHER Part#00780 replaced by 601141, price:0.240

Каталожный номер:00780

Комплект:32

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:200096

Комплект:2

Примечание:

№ на схеме:31

Наименование:FLAT WASHER

Каталожный номер:00716

Комплект:2

Примечание:

№ на схеме:32

Наименование:SPRING WASHER Part#00762 replaced by 601143, price:0.570

Каталожный номер:00762

Комплект:2

Примечание:

№ на схеме:34

Наименование:FLAT WASHER

Каталожный номер:00816

Комплект:4

Примечание:

№ на схеме:35

Наименование:SELF LOCKING NUT

Каталожный номер:00640

Комплект:4

Примечание:
