AUTOMATIC GREASE LUBRICATION SYSTEM (OPTIONAL)

← GREASE LUBRICATION SYSTEM GREASE LUBRICATION SYSTEM - ELECTRIC PUMP →

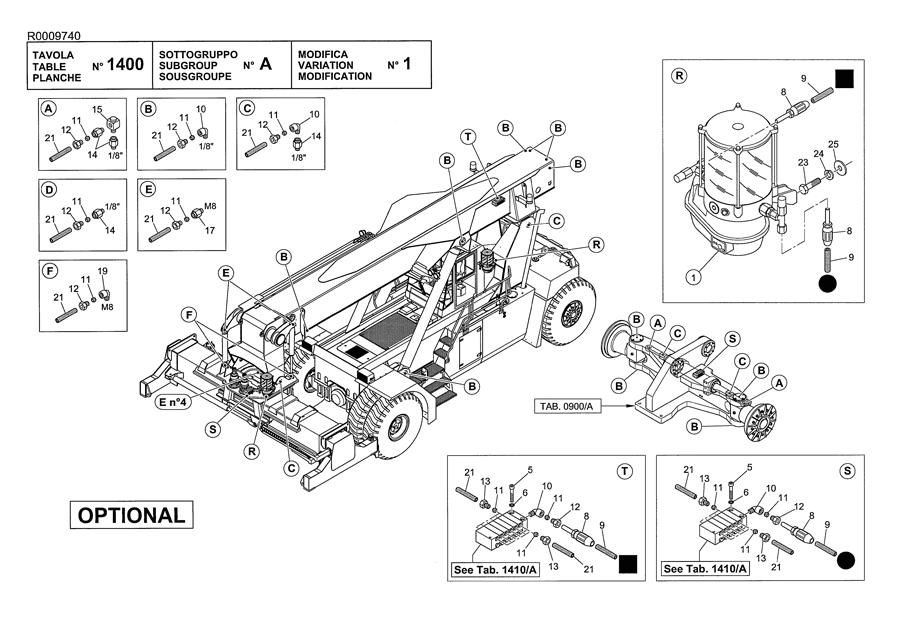

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ELECTRIC PUMP ASS.Y (+)

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:200156

Комплект:6

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:00809

Комплект:6

Примечание:

№ на схеме:8

Наименование:RECOVERABLE CONNECTOR ASS.Y

Каталожный номер:549297

Комплект:A.R.

Примечание:

№ на схеме:9

Наименование:HOSE D8X4

Каталожный номер:549296

Комплект:A.R.

Примечание:

№ на схеме:10

Наименование:CONNECTION 90°

Каталожный номер:549291

Комплект:A.R.

Примечание:

№ на схеме:11

Наименование:NOSE

Каталожный номер:549289

Комплект:A.R.

Примечание:

№ на схеме:12

Наименование:CONNECTION

Каталожный номер:549290

Комплект:A.R.

Примечание:

№ на схеме:13

Наименование:CONNECTION

Каталожный номер:549294

Комплект:A.R.

Примечание:

№ на схеме:14

Наименование:CONNECTION

Каталожный номер:549288

Комплект:A.R.

Примечание:

№ на схеме:15

Наименование:CONNECTION

Каталожный номер:560612

Комплект:A.R.

Примечание:

№ на схеме:17

Наименование:CONNECTION-M8

Каталожный номер:560493

Комплект:A.R.

Примечание:

№ на схеме:19

Наименование:CONNECTION 90° M8

Каталожный номер:549287

Комплект:A.R.

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:549295

Комплект:A.R.

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:00093

Комплект:4

Примечание:

№ на схеме:24

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:4

Примечание:

№ на схеме:25

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:4

Примечание:
