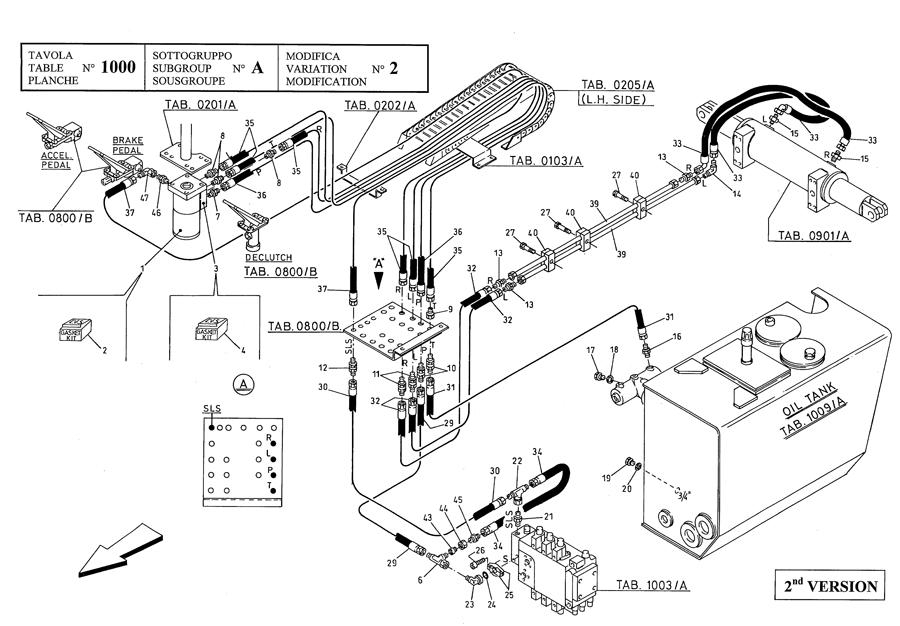

STEERING HYDRAULIC SYSTEM

← STEERING CYLINDER (2nd VERSION ) LIFTING HYDRAULIC SYSTEM - FEEDING →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING UNIT

Каталожный номер:530918

Комплект:1

Примечание:

№ на схеме:2

Наименование:GASKETS SET (+)

Каталожный номер:534018

Комплект:1

Примечание:

№ на схеме:3

Наименование:VALVE GROUP

Каталожный номер:557636

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKETS SET

Каталожный номер:561122

Комплект:1

Примечание:

№ на схеме:5

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:6

Наименование:CONNECTION

Каталожный номер:101342

Комплект:1

Примечание:

№ на схеме:7

Наименование:CONNECTION

Каталожный номер:101097

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTION

Каталожный номер:101101

Комплект:3

Примечание:

№ на схеме:9

Наименование:CONNECTION

Каталожный номер:101165

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTION

Каталожный номер:101063

Комплект:2

Примечание:

№ на схеме:11

Наименование:CONNECTION

Каталожный номер:101067

Комплект:2

Примечание:

№ на схеме:12

Наименование:CONNECTION

Каталожный номер:102404

Комплект:1

Примечание:

№ на схеме:13

Наименование:CONNECTION

Каталожный номер:101105

Комплект:3

Примечание:

№ на схеме:14

Наименование:CONNECTION 90°

Каталожный номер:101222

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONNECTION

Каталожный номер:101143

Комплект:2

Примечание:

№ на схеме:16

Наименование:CONNECTION

Каталожный номер:101094

Комплект:1

Примечание:

№ на схеме:17

Наименование:PLUG

Каталожный номер:100018

Комплект:1

Примечание:

№ на схеме:19

Наименование:PLUG

Каталожный номер:101122

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTION

Каталожный номер:101083

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONNECTION

Каталожный номер:534846

Комплект:1

Примечание:

№ на схеме:23

Наименование:CONNECTION 90°

Каталожный номер:102070

Комплект:1

Примечание:

№ на схеме:24

Наименование:O RING

Каталожный номер:150023

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPLIT FLANGE

Каталожный номер:102004

Комплект:2

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:200142

Комплект:4

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:00020

Комплект:4

Примечание:

№ на схеме:29

Наименование:HOSE

Каталожный номер:557578

Комплект:1

Примечание:

№ на схеме:30

Наименование:HOSE

Каталожный номер:535149

Комплект:1

Примечание:

№ на схеме:31

Наименование:HOSE

Каталожный номер:532111

Комплект:1

Примечание:

№ на схеме:32

Наименование:HOSE

Каталожный номер:504539

Комплект:2

Примечание:

№ на схеме:33

Наименование:HOSE

Каталожный номер:557579

Комплект:2

Примечание:

№ на схеме:34

Наименование:HOSE

Каталожный номер:532086

Комплект:1

Примечание:

№ на схеме:35

Наименование:HOSE (+)

Каталожный номер:561619

Комплект:3

Примечание:

№ на схеме:36

Наименование:HOSE (+)

Каталожный номер:561621

Комплект:1

Примечание:

№ на схеме:37

Наименование:HOSE

Каталожный номер:561615

Комплект:1

Примечание:

№ на схеме:39

Наименование:PIPE (+)

Каталожный номер:KK13

Комплект:2

Примечание:

№ на схеме:40

Наименование:COLLAR ASS.Y

Каталожный номер:100559

Комплект:4

Примечание:

№ на схеме:43

Наименование:CONNECTION

Каталожный номер:101164

Комплект:1

Примечание:

№ на схеме:44

Наименование:NUT

Каталожный номер:101064

Комплект:1

Примечание:

№ на схеме:45

Наименование:CONNECTION

Каталожный номер:539116

Комплект:1

Примечание:

№ на схеме:46

Наименование:CONNECTION

Каталожный номер:101082

Комплект:1

Примечание:

№ на схеме:47

Наименование:CONNECTION 90°

Каталожный номер:102398

Комплект:1

Примечание:
