STEERING CYLINDER (2nd VERSION )

← STEERING CYLINDER (1st VERSION ) TIRE AND RIM (18.00-25) →

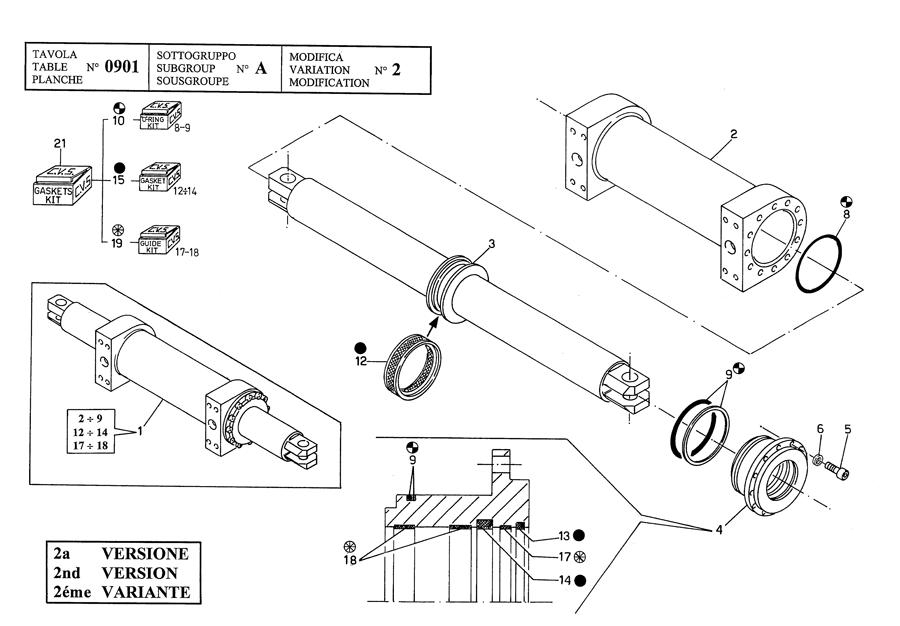

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CYLINDER (+)

Каталожный номер:559877

Комплект:

Примечание:

№ на схеме:2

Наименование:CYLINDER

Каталожный номер:560473

Комплект:1

Примечание:

№ на схеме:3

Наименование:GUIDE (+)

Каталожный номер:560474

Комплект:1

Примечание:

№ на схеме:4

Наименование:SCREW (+)

Каталожный номер:560475

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:00404

Комплект:24

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:00767

Комплект:24

Примечание:

№ на схеме:7

Наименование:Q RING (+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:10

Наименование:O RINGS SET

Каталожный номер:560477

Комплект:1

Примечание:

№ на схеме:15

Наименование:GASKETS SET

Каталожный номер:560478

Комплект:1

Примечание:

№ на схеме:19

Наименование:RINGS SET

Каталожный номер:560479

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKETS SET ASSY

Каталожный номер:560480

Комплект:1

Примечание:
