LIFTING HYDRAULIC SYSTEM (SPREADER)

← TELESCOPIC CYLINDER HYDR.SYSTEM (BOOM) LIFTING SPEED BOOSTER HYDR.SYSTEM -CYLINDERS →

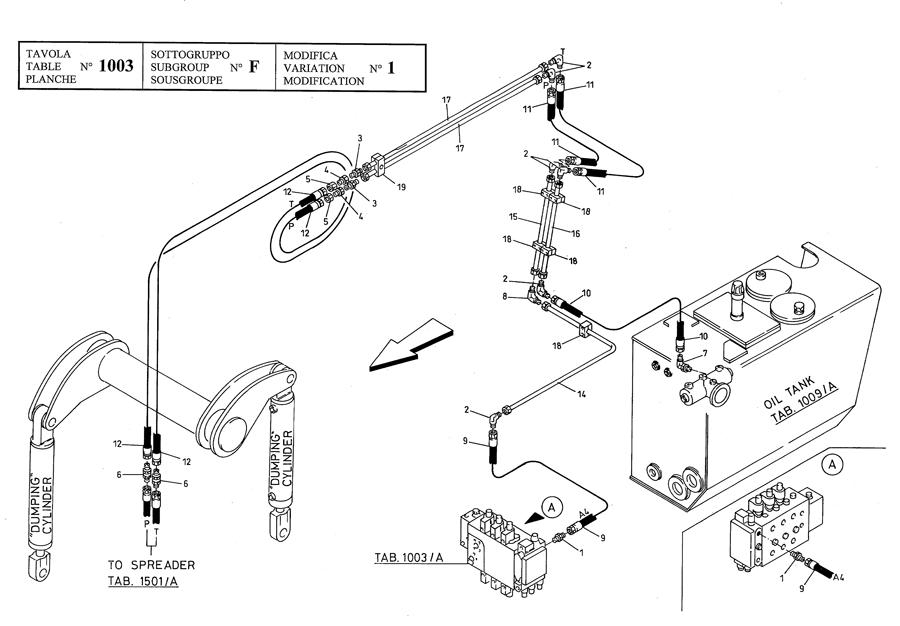

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTION

Каталожный номер:101094

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTION 90°

Каталожный номер:102376

Комплект:6

Примечание:

№ на схеме:3

Наименование:CONNECTION

Каталожный номер:101435

Комплект:2

Примечание:

№ на схеме:4

Наименование:CONNECTION

Каталожный номер:101357

Комплект:2

Примечание:

№ на схеме:5

Наименование:SPANNER NUT

Каталожный номер:101358

Комплект:2

Примечание:

№ на схеме:6

Наименование:CONNECTION

Каталожный номер:101063

Комплект:2

Примечание:

№ на схеме:7

Наименование:CONNECTION 90°

Каталожный номер:101072

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTION 90°

Каталожный номер:101557

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE

Каталожный номер:504961

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE

Каталожный номер:557499

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:557500

Комплект:2

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:563000

Комплект:2

Примечание:

№ на схеме:12

Наименование:HOSE

Каталожный номер:536179

Комплект:2

Примечание:

№ на схеме:13

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:14

Наименование:PIPE

Каталожный номер:KK24

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIPE

Каталожный номер:KK25

Комплект:1

Примечание:

№ на схеме:16

Наименование:PIPE

Каталожный номер:KK26

Комплект:1

Примечание:

№ на схеме:17

Наименование:PIPE

Каталожный номер:KK28

Комплект:2

Примечание:

№ на схеме:18

Наименование:COLLAR ASS.Y

Каталожный номер:101421

Комплект:7

Примечание:

№ на схеме:19

Наименование:COLLAR ASS.Y

Каталожный номер:101422

Комплект:6

Примечание:
