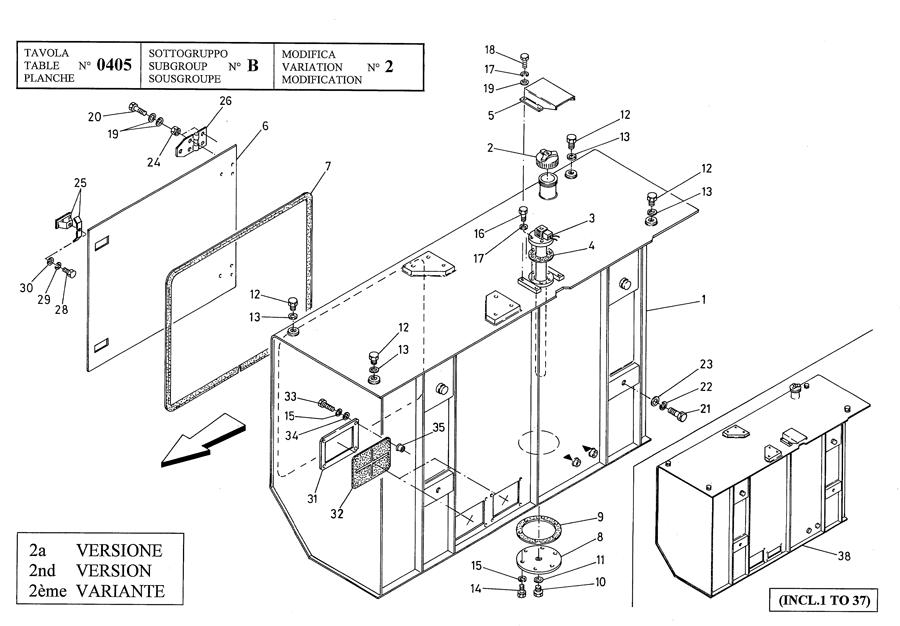

FUEL TANK (2nd VERSION )

← FUEL TANK (1st VERSION) ACCELERATOR CONTROL ON THE ENGINE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DIESEL OIL TANK (+)

Каталожный номер:557563

Комплект:1

Примечание:

№ на схеме:2

Наименование:KEY PLUG

Каталожный номер:102198

Комплект:1

Примечание:

№ на схеме:3

Наименование:INDICATOR MINIMUM L (+)

Каталожный номер:554408

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKET

Каталожный номер:536889

Комплект:1

Примечание:

№ на схеме:5

Наименование:PROTECTION

Каталожный номер:556363

Комплект:1

Примечание:

№ на схеме:6

Наименование:REAR COVER (+)

Каталожный номер:554456

Комплект:1

Примечание:

№ на схеме:7

Наименование:GASKET

Каталожный номер:101609

Комплект:AR

Примечание:

№ на схеме:8

Наименование:LOWER COVER (+)

Каталожный номер:331673

Комплект:1

Примечание:

№ на схеме:9

Наименование:GASKET

Каталожный номер:051358

Комплект:1

Примечание:

№ на схеме:11

Наименование:SEAL WASHER

Каталожный номер:100360

Комплект:1

Примечание:

№ на схеме:12

Наименование:PLUG

Каталожный номер:526077

Комплект:4

Примечание:

№ на схеме:13

Наименование:WASHER

Каталожный номер:100369

Комплект:4

Примечание:

№ на схеме:14

Наименование:SCREW

Каталожный номер:00468

Комплект:6

Примечание:

№ на схеме:15

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:14

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:00152

Комплект:6

Примечание:

№ на схеме:17

Наименование:SPRING WASHER (+)

Каталожный номер:00774

Комплект:10

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:00318

Комплект:4

Примечание:

№ на схеме:19

Наименование:FLAT WASHER

Каталожный номер:00718

Комплект:24

Примечание:

№ на схеме:20

Наименование:SCREW

Каталожный номер:00465

Комплект:10

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:200096

Комплект:2

Примечание:

№ на схеме:22

Наименование:SPRING WASHER Part#00762 replaced by 601143, price:0.570

Каталожный номер:00762

Комплект:2

Примечание:

№ на схеме:23

Наименование:FLAT WASHER

Каталожный номер:00716

Комплект:2

Примечание:

№ на схеме:24

Наименование:SELF LOCKING NUT

Каталожный номер:00601

Комплект:10

Примечание:

№ на схеме:25

Наименование:PUSH BUTTON

Каталожный номер:543208

Комплект:2

Примечание:

№ на схеме:26

Наименование:HINGE

Каталожный номер:554362

Комплект:2

Примечание:

№ на схеме:27

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:28

Наименование:SCREW

Каталожный номер:00425

Комплект:2

Примечание:

№ на схеме:29

Наименование:SPRING WASHER

Каталожный номер:00751

Комплект:2

Примечание:

№ на схеме:30

Наименование:FLAT WASHER

Каталожный номер:00720

Комплект:2

Примечание:

№ на схеме:31

Наименование:CAPPING

Каталожный номер:557480

Комплект:2

Примечание:

№ на схеме:32

Наименование:RUBBER PROTECTION

Каталожный номер:557481

Комплект:2

Примечание:

№ на схеме:33

Наименование:SCREW

Каталожный номер:00098

Комплект:8

Примечание:

№ на схеме:34

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:8

Примечание:

№ на схеме:35

Наименование:INSERT M8

Каталожный номер:525175

Комплект:8

Примечание:

№ на схеме:38

Наименование:FUEL TANK ASS.Y (+)

Каталожный номер:560167

Комплект:1

Примечание:
