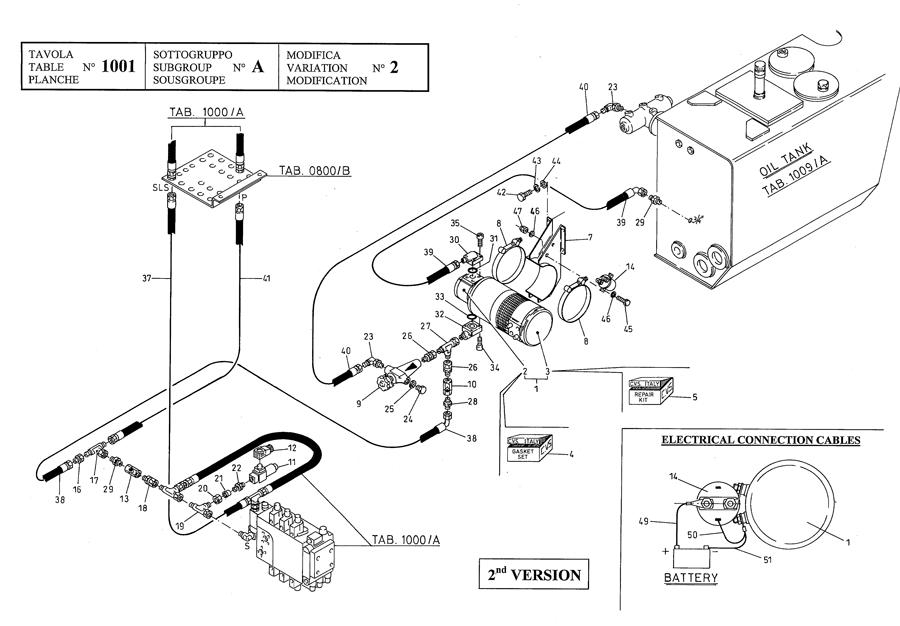

EMERGENCY STEERING SYSTEM (2nd VERSION )

← EMERGENCY STEERING SYSTEM STEERING HYDRAULIC SYSTEM WITH JOY-STICK →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ELECTROPUMP ASS.Y

Каталожный номер:543863

Комплект:1

Примечание:

№ на схеме:2

Наименование:PUMP

Каталожный номер:550546

Комплект:1

Примечание:

№ на схеме:3

Наименование:ELECTRIC MOTOR

Каталожный номер:550547

Комплект:1

Примечание:

№ на схеме:4

Наименование:GASKETS SET (+)

Каталожный номер:550548

Комплект:1

Примечание:

№ на схеме:5

Наименование:BRUSH SET

Каталожный номер:550549

Комплект:1

Примечание:

№ на схеме:6

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:7

Наименование:SUPPORT

Каталожный номер:544759

Комплект:1

Примечание:

№ на схеме:8

Наименование:STRAP

Каталожный номер:100488

Комплект:2

Примечание:

№ на схеме:9

Наименование:RELIEF VALVE Part#543871 replaced by 622998, price:

Каталожный номер:543871

Комплект:1

Примечание:

№ на схеме:10

Наименование:UNIDIRECTIONAL VALVE

Каталожный номер:101216

Комплект:1

Примечание:

№ на схеме:11

Наименование:PRESSURE SWITCH

Каталожный номер:555436

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTOR (+)

Каталожный номер:555437

Комплект:1

Примечание:

№ на схеме:13

Наименование:UNIDIRECTIONAL VALVE

Каталожный номер:100503

Комплект:1

Примечание:

№ на схеме:14

Наименование:SOLENOID STARTER

Каталожный номер:538912

Комплект:1

Примечание:

№ на схеме:16

Наименование:CONNECTION

Каталожный номер:101165

Комплект:1

Примечание:

№ на схеме:17

Наименование:CONNECTION

Каталожный номер:101066

Комплект:1

Примечание:

№ на схеме:18

Наименование:CONNECTION

Каталожный номер:101070

Комплект:1

Примечание:

№ на схеме:19

Наименование:CONNECTION

Каталожный номер:101342

Комплект:1

Примечание:

№ на схеме:20

Наименование:NUT

Каталожный номер:101064

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTION

Каталожный номер:101092

Комплект:1

Примечание:

№ на схеме:22

Наименование:CONNECTION

Каталожный номер:102368

Комплект:2

Примечание:

№ на схеме:23

Наименование:CONNECTION 90°

Каталожный номер:101396

Комплект:2

Примечание:

№ на схеме:26

Наименование:CONNECTION

Каталожный номер:102411

Комплект:2

Примечание:

№ на схеме:27

Наименование:CONNECTION

Каталожный номер:101162

Комплект:1

Примечание:

№ на схеме:28

Наименование:CONNECTION

Каталожный номер:101101

Комплект:1

Примечание:

№ на схеме:29

Наименование:CONNECTION

Каталожный номер:101094

Комплект:2

Примечание:

№ на схеме:30

Наименование:CONNECTION

Каталожный номер:544860

Комплект:1

Примечание:

№ на схеме:31

Наименование:O RING

Каталожный номер:100260

Комплект:1

Примечание:

№ на схеме:32

Наименование:CONNECTION

Каталожный номер:544859

Комплект:1

Примечание:

№ на схеме:33

Наименование:O RING

Каталожный номер:100309

Комплект:1

Примечание:

№ на схеме:34

Наименование:SCREW

Каталожный номер:200161

Комплект:4

Примечание:

№ на схеме:35

Наименование:SCREW

Каталожный номер:200162

Комплект:4

Примечание:

№ на схеме:38

Наименование:HOSE

Каталожный номер:080932

Комплект:1

Примечание:

№ на схеме:39

Наименование:HOSE

Каталожный номер:532105

Комплект:1

Примечание:

№ на схеме:40

Наименование:HOSE (+)

Каталожный номер:562138

Комплект:1

Примечание:

№ на схеме:42

Наименование:SCREW

Каталожный номер:00124

Комплект:4

Примечание:

№ на схеме:43

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:4

Примечание:

№ на схеме:44

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:4

Примечание:

№ на схеме:45

Наименование:SCREW

Каталожный номер:00463

Комплект:2

Примечание:

№ на схеме:46

Наименование:FLAT WASHER

Каталожный номер:00720

Комплект:4

Примечание:

№ на схеме:47

Наименование:SELF LOCKING NUT

Каталожный номер:00600

Комплект:2

Примечание:

№ на схеме:49

Наименование:CABLE (+)

Каталожный номер:562139

Комплект:1

Примечание:

№ на схеме:50

Наименование:CABLE (+)

Каталожный номер:562140

Комплект:1

Примечание:

№ на схеме:51

Наименование:CABLE (+)

Каталожный номер:562141

Комплект:1

Примечание:
