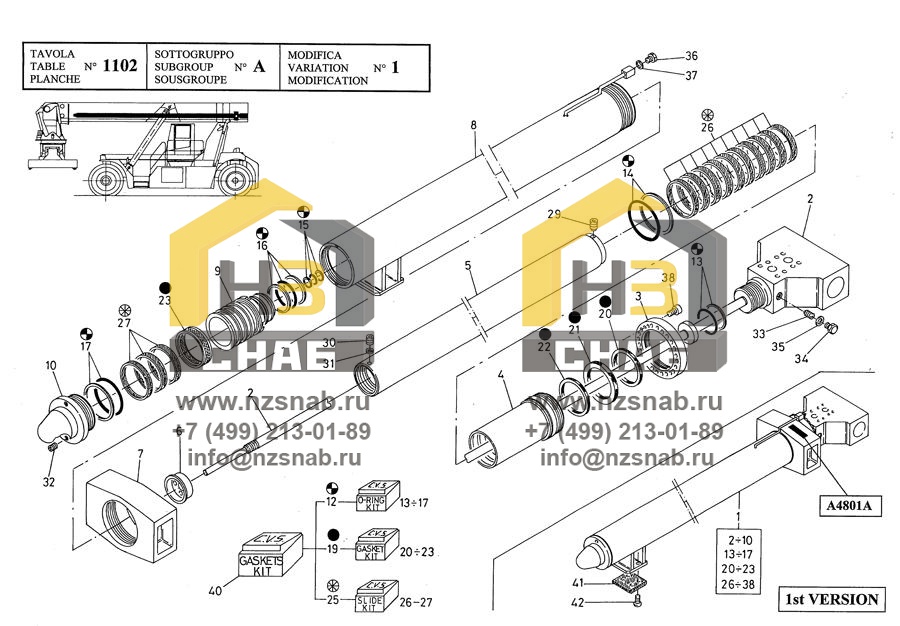

BOOM - TELESCOPIC CYLINDER (1st VERSION )

← BOOM FOR 6 HIGH VERSION OUTRIGGERS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:TELESCOPIC CYLINDER (+)

Каталожный номер:552029

Комплект:

Примечание:

№ на схеме:2

Наименование:FRONT ATTACHMENT (+)

Каталожный номер:560352

Комплект:1

Примечание:

№ на схеме:3

Наименование:RING

Каталожный номер:560355

Комплект:1

Примечание:

№ на схеме:4

Наименование:CYLINDER BASE

Каталожный номер:560350

Комплект:1

Примечание:

№ на схеме:5

Наименование:ROD (+)

Каталожный номер:560348

Комплект:1

Примечание:

№ на схеме:6

Наименование:LOCKING RING (+)

Каталожный номер:560354

Комплект:1

Примечание:

№ на схеме:7

Наименование:COLLAR

Каталожный номер:560351

Комплект:1

Примечание:

№ на схеме:8

Наименование:CYLINDER ASS.Y (+)

Каталожный номер:560349

Комплект:1

Примечание:

№ на схеме:9

Наименование:PISTON (+)

Каталожный номер:560347

Комплект:1

Примечание:

№ на схеме:10

Наименование:BASE

Каталожный номер:560346

Комплект:1

Примечание:

№ на схеме:11

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:12

Наименование:0 * RINGS SET (+)

Каталожный номер:560358

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKETS SET (+)

Каталожный номер:560359

Комплект:1

Примечание:

№ на схеме:25

Наименование:RINGS SET

Каталожный номер:560360

Комплект:1

Примечание:

№ на схеме:29

Наименование:DOWEL

Каталожный номер:200482

Комплект:2

Примечание:

№ на схеме:30

Наименование:DOWEL

Каталожный номер:200483

Комплект:2

Примечание:

№ на схеме:31

Наименование:PROTECTION

Каталожный номер:560357

Комплект:2

Примечание:

№ на схеме:32

Наименование:DOWEL

Каталожный номер:200481

Комплект:2

Примечание:

№ на схеме:33

Наименование:AIR VENT DOWEL (+)

Каталожный номер:560353

Комплект:2

Примечание:

№ на схеме:34

Наименование:PLUG

Каталожный номер:050231

Комплект:1

Примечание:

№ на схеме:35

Наименование:WASHER

Каталожный номер:100369

Комплект:1

Примечание:

№ на схеме:36

Наименование:PLUG

Каталожный номер:100015

Комплект:1

Примечание:

№ на схеме:37

Наименование:WASHER

Каталожный номер:100375

Комплект:1

Примечание:

№ на схеме:38

Наименование:SCREW

Каталожный номер:00374

Комплект:24

Примечание:

№ на схеме:40

Наименование:GASKETS SET ASSY

Каталожный номер:555791

Комплект:1

Примечание:

№ на схеме:41

Наименование:SHOE

Каталожный номер:539946

Комплект:1

Примечание:

№ на схеме:42

Наименование:SCREW

Каталожный номер:200213

Комплект:4

Примечание:
