BOOM - HOIST CYLINDER

← BOOM AND CYLINDERS INSTALLATION DUMPING CYLINDER - BOOM/SPREADER →

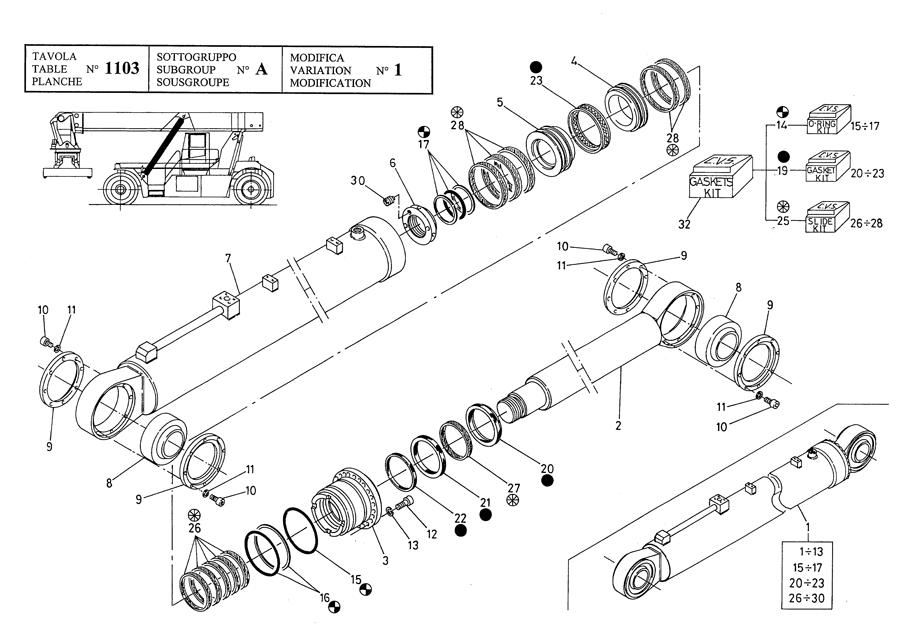

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LIFTING CYLINDER ASSY

Каталожный номер:552003

Комплект:

Примечание:

№ на схеме:2

Наименование:ROD (+)

Каталожный номер:560404

Комплект:1

Примечание:

№ на схеме:3

Наименование:GUIDE

Каталожный номер:560405

Комплект:1

Примечание:

№ на схеме:4

Наименование:WASHER

Каталожный номер:560406

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON

Каталожный номер:560407

Комплект:1

Примечание:

№ на схеме:6

Наименование:SPANNER NUT

Каталожный номер:560408

Комплект:1

Примечание:

№ на схеме:7

Наименование:CYLINDER (+)

Каталожный номер:560409

Комплект:1

Примечание:

№ на схеме:8

Наименование:BALL JOINT (+)

Каталожный номер:535126

Комплект:2

Примечание:

№ на схеме:9

Наименование:SEAL RING

Каталожный номер:534538

Комплект:4

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:200347

Комплект:32

Примечание:

№ на схеме:11

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:32

Примечание:

№ на схеме:12

Наименование:SCREW (+)

Каталожный номер:200308

Комплект:24

Примечание:

№ на схеме:13

Наименование:SPRING WASHER Part#00780 replaced by 601141, price:0.240

Каталожный номер:00780

Комплект:24

Примечание:

№ на схеме:14

Наименование:0 RINGS SET (+)

Каталожный номер:560410

Комплект:1

Примечание:

№ на схеме:15

Наименование:GASKET (+)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:19

Наименование:GASKETS SET

Каталожный номер:560411

Комплект:1

Примечание:

№ на схеме:25

Наименование:RINGS SET (+)

Каталожный номер:560412

Комплект:1

Примечание:

№ на схеме:30

Наименование:DOWEL

Каталожный номер:152215

Комплект:1

Примечание:

№ на схеме:32

Наименование:GASKETS SET

Каталожный номер:555781

Комплект:1

Примечание:
