STEERING CYLINDER (2nd VERSION)

← REAR STEERING AXLE STEERING HYDRAULIC SYSTEM →

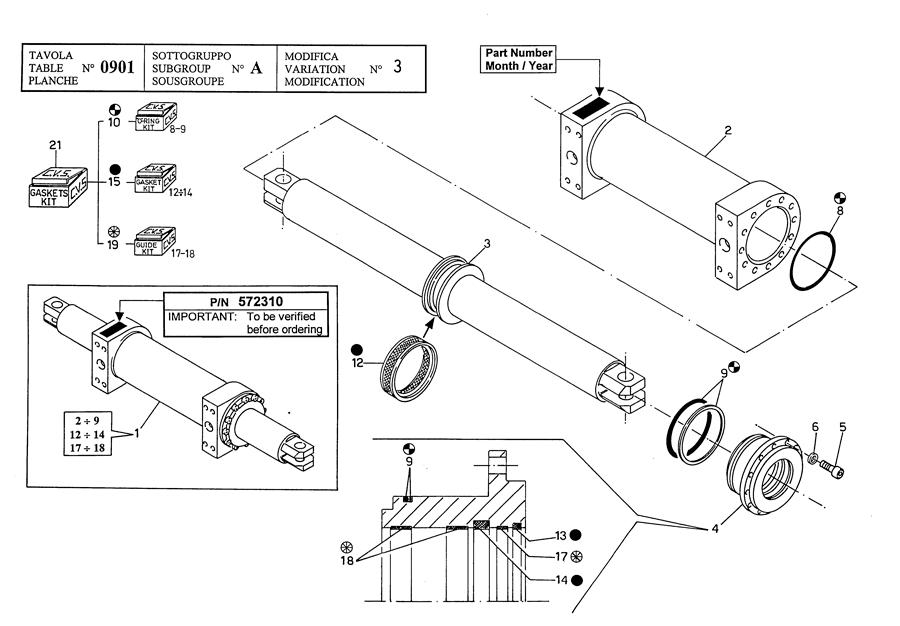

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:STEERING CYLINDER ASS.Y Part#572310 replaced by 623916, price:4345.200

Каталожный номер:572310

Комплект:

Примечание:

№ на схеме:2

Наименование:CYLINDER

Каталожный номер:560473

Комплект:1

Примечание:

№ на схеме:3

Наименование:ROD (+)

Каталожный номер:560474

Комплект:1

Примечание:

№ на схеме:4

Наименование:GUIDE

Каталожный номер:573178

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCREW

Каталожный номер:00404

Комплект:24

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:00767

Комплект:24

Примечание:

№ на схеме:7

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:10

Наименование:O RINGS SET

Каталожный номер:560477

Комплект:1

Примечание:

№ на схеме:15

Наименование:GASKETS SET

Каталожный номер:573180

Комплект:1

Примечание:

№ на схеме:19

Наименование:RINGS SET

Каталожный номер:560479

Комплект:1

Примечание:

№ на схеме:21

Наименование:GASKETS SET ASS.Y

Каталожный номер:573179

Комплект:1

Примечание:
