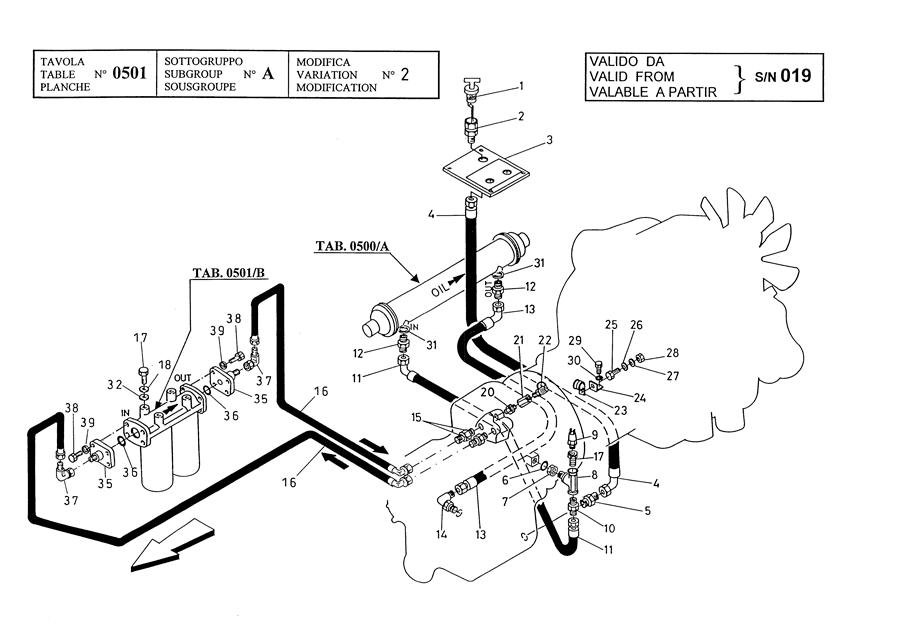

GEARBOX OIL COOLING SYSTEM HR 32000 (2nd VERSION)

← GEARBOX OIL COOLING SYSTEM HR 32000 (1st VERSION) ENGINE PREHEATING WATER SYSTEM TWD731VE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE DIPSTICK OIL

Каталожный номер:556653

Комплект:1

Примечание:

№ на схеме:2

Наименование:CONNECTION

Каталожный номер:556618

Комплект:1

Примечание:

№ на схеме:3

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:4

Наименование:HOSE

Каталожный номер:557899

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONNECTION

Каталожный номер:101481

Комплект:1

Примечание:

№ на схеме:6

Наименование:O RING

Каталожный номер:528626

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:528517

Комплект:1

Примечание:

№ на схеме:8

Наименование:CONNECTION

Каталожный номер:528518

Комплект:1

Примечание:

№ на схеме:9

Наименование:TRANSMITTER

Каталожный номер:531377

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTION

Каталожный номер:101094

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOSE

Каталожный номер:520775

Комплект:1

Примечание:

№ на схеме:12

Наименование:CONNECTION

Каталожный номер:060618

Комплект:2

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:544540

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTION

Каталожный номер:102036

Комплект:1

Примечание:

№ на схеме:15

Наименование:CONNECTION

Каталожный номер:101658

Комплект:2

Примечание:

№ на схеме:16

Наименование:HOSE

Каталожный номер:557428

Комплект:2

Примечание:

№ на схеме:17

Наименование:CONNECTION

Каталожный номер:061173

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:00252

Комплект:4

Примечание:

№ на схеме:19

Наименование:SPRING WASHER

Каталожный номер:00781

Комплект:4

Примечание:

№ на схеме:20

Наименование:CONNECTION

Каталожный номер:101149

Комплект:1

Примечание:

№ на схеме:21

Наименование:CONNECTION

Каталожный номер:535661

Комплект:1

Примечание:

№ на схеме:22

Наименование:TEST FITTING

Каталожный номер:536818

Комплект:1

Примечание:

№ на схеме:23

Наименование:STRAP

Каталожный номер:102330

Комплект:1

Примечание:

№ на схеме:24

Наименование:BRACKET

Каталожный номер:523312

Комплект:1

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:00466

Комплект:1

Примечание:

№ на схеме:26

Наименование:FLAT WASHER

Каталожный номер:00718

Комплект:2

Примечание:

№ на схеме:27

Наименование:SPRING WASHER (+)

Каталожный номер:00774

Комплект:1

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:00522

Комплект:1

Примечание:

№ на схеме:29

Наименование:SCREW

Каталожный номер:00468

Комплект:1

Примечание:

№ на схеме:30

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:1

Примечание:

№ на схеме:32

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:4

Примечание:

№ на схеме:35

Наименование:FLANGE

Каталожный номер:566938

Комплект:2

Примечание:

№ на схеме:36

Наименование:O RING

Каталожный номер:100273

Комплект:2

Примечание:

№ на схеме:37

Наименование:CONNECTION 90°

Каталожный номер:520112

Комплект:2

Примечание:

№ на схеме:38

Наименование:SCREW (+)

Каталожный номер:200450

Комплект:8

Примечание:

№ на схеме:39

Наименование:SPRING WASHER

Каталожный номер:00786

Комплект:8

Примечание:
