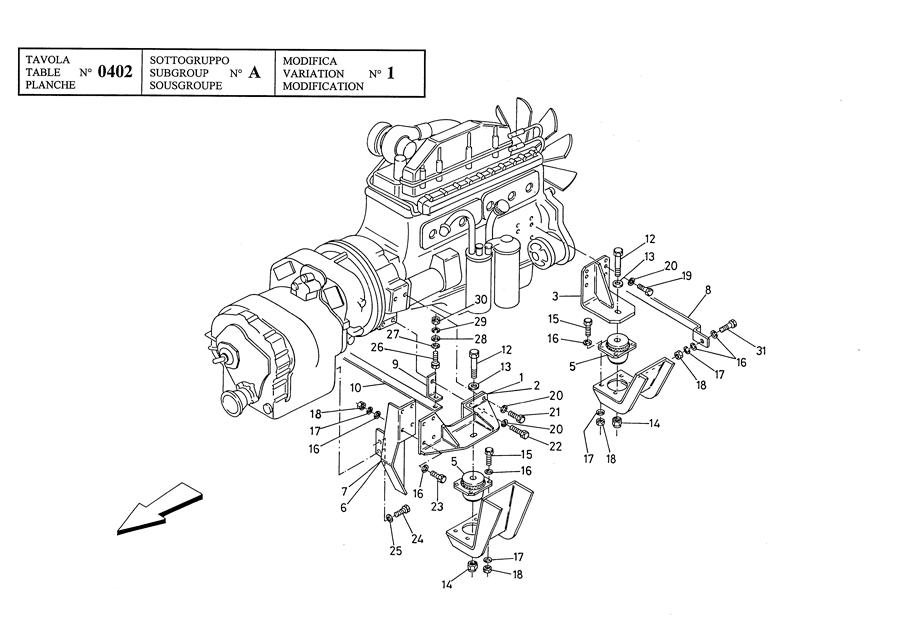

ENGINE INSTALLATION TWD731VE

← RECHAUFFEUR A CONTACT POUR BATTERIES ENGINE AIR INTAKE TWD731VE (1st VERSION) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE L.H. FRONT SUPPORT

Каталожный номер:555107

Комплект:1

Примечание:

№ на схеме:2

Наименование:ENGINE R.H. FRONT SUPPORT

Каталожный номер:555118

Комплект:1

Примечание:

№ на схеме:3

Наименование:R.H. REAR SUPPORT

Каталожный номер:555094

Комплект:2

Примечание:

№ на схеме:4

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:5

Наименование:MOTOR TAMPON

Каталожный номер:554068

Комплект:4

Примечание:

№ на схеме:6

Наименование:L.H.SUPPORT (+)

Каталожный номер:534221

Комплект:1

Примечание:

№ на схеме:7

Наименование:R.H.SUPPORT (+)

Каталожный номер:534220

Комплект:1

Примечание:

№ на схеме:8

Наименование:BRACKET

Каталожный номер:544849

Комплект:1

Примечание:

№ на схеме:9

Наименование:PLATE

Каталожный номер:528038

Комплект:2

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:200092

Комплект:4

Примечание:

№ на схеме:13

Наименование:FLAT WASHER

Каталожный номер:00790

Комплект:4

Примечание:

№ на схеме:14

Наименование:SELF LOCKING NUT

Каталожный номер:00611

Комплект:4

Примечание:

№ на схеме:15

Наименование:SCREW

Каталожный номер:00187

Комплект:16

Примечание:

№ на схеме:16

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:36

Примечание:

№ на схеме:17

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:26

Примечание:

№ на схеме:18

Наименование:NUT

Каталожный номер:00519

Комплект:26

Примечание:

№ на схеме:19

Наименование:SCREW

Каталожный номер:00243

Комплект:12

Примечание:

№ на схеме:20

Наименование:SPRING WASHER Part#00778 replaced by 601139, price:0.150

Каталожный номер:00778

Комплект:20

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:200373

Комплект:4

Примечание:

№ на схеме:22

Наименование:SCREW (+)

Каталожный номер:200374

Комплект:4

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:00314

Комплект:8

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:00439

Комплект:4

Примечание:

№ на схеме:25

Наименование:SPRING WASHER

Каталожный номер:00728

Комплект:44

Примечание:

№ на схеме:26

Наименование:SCREW

Каталожный номер:00098

Комплект:2

Примечание:

№ на схеме:27

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:2

Примечание:

№ на схеме:28

Наименование:FLAT WASHER

Каталожный номер:00723

Комплект:2

Примечание:

№ на схеме:29

Наименование:NUT (+)

Каталожный номер:00775

Комплект:2

Примечание:

№ на схеме:30

Наименование:NUT

Каталожный номер:00520

Комплект:2

Примечание:

№ на схеме:31

Наименование:SCREW

Каталожный номер:200265

Комплект:2

Примечание:
