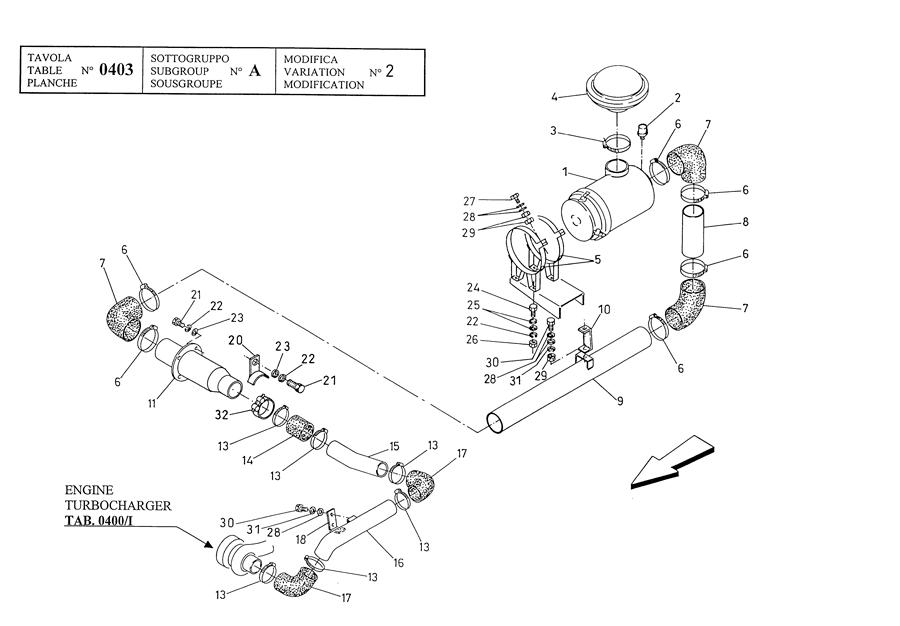

ENGINE AIR INTAKE TWD731VE (2nd VERSION)

← ENGINE AIR INTAKE TWD731VE (1st VERSION) AIR CLEANER TWD731VE →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FILTER ASS. Y (+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:2

Наименование:VISUAL SIGNALLING

Каталожный номер:101841

Комплект:1

Примечание:

№ на схеме:2

Наименование:ELECTRIC SIGNALLING

Каталожный номер:514170

Комплект:1

Примечание:

№ на схеме:3

Наименование:STRAP

Каталожный номер:100227

Комплект:1

Примечание:

№ на схеме:4

Наименование:PREFILTER

Каталожный номер:100859

Комплект:1

Примечание:

№ на схеме:5

Наименование:BRACKET

Каталожный номер:552364

Комплект:2

Примечание:

№ на схеме:6

Наименование:STRAP

Каталожный номер:100226

Комплект:6

Примечание:

№ на схеме:7

Наименование:HOSE 90°

Каталожный номер:101871

Комплект:3

Примечание:

№ на схеме:8

Наименование:PIPE

Каталожный номер:555178

Комплект:1

Примечание:

№ на схеме:9

Наименование:AIR SUCTION TUBE

Каталожный номер:555175

Комплект:1

Примечание:

№ на схеме:10

Наименование:SUPPORT

Каталожный номер:562040

Комплект:1

Примечание:

№ на схеме:11

Наименование:PIPE

Каталожный номер:572857

Комплект:1

Примечание:

№ на схеме:13

Наименование:STRAP

Каталожный номер:100230

Комплект:6

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:560165

Комплект:1

Примечание:

№ на схеме:15

Наименование:AIR SUCTION TUBE

Каталожный номер:555174

Комплект:1

Примечание:

№ на схеме:16

Наименование:AIR SUCTION TUBE

Каталожный номер:555163

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOSE 90° Part#100718 replaced by 618339, price:75.100

Каталожный номер:100718

Комплект:2

Примечание:

№ на схеме:18

Наименование:BRACKET

Каталожный номер:050701

Комплект:1

Примечание:

№ на схеме:20

Наименование:BRACKET

Каталожный номер:572912

Комплект:1

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:00089

Комплект:5

Примечание:

№ на схеме:22

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:9

Примечание:

№ на схеме:23

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:5

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:00187

Комплект:4

Примечание:

№ на схеме:25

Наименование:FLAT WASHER

Каталожный номер:00815

Комплект:8

Примечание:

№ на схеме:26

Наименование:NUT

Каталожный номер:00519

Комплект:4

Примечание:

№ на схеме:27

Наименование:SCREW

Каталожный номер:200011

Комплект:2

Примечание:

№ на схеме:28

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:8

Примечание:

№ на схеме:29

Наименование:NUT

Каталожный номер:00520

Комплект:6

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:00093

Комплект:2

Примечание:

№ на схеме:31

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:2

Примечание:

№ на схеме:32

Наименование:STRAP

Каталожный номер:100491

Комплект:1

Примечание:
