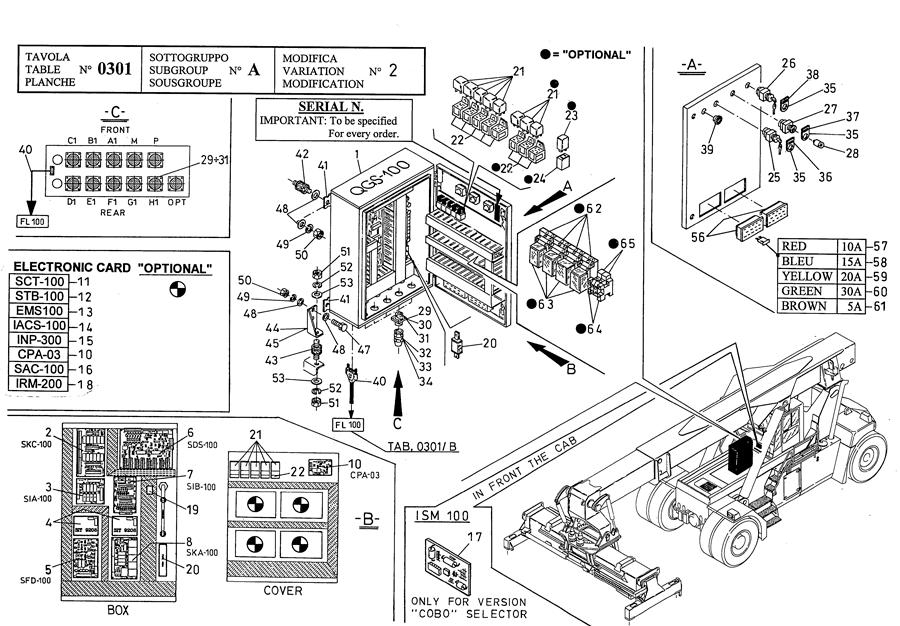

ELECTRONIC SYSTEM CONTROL UNIT

← INSTRUMENTS FOR STEERING CONTROL MANIPULATOR ELECTRONIC SYSTEM EQUIPMENTS →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:COMPLETE ELECTRICAL BOX (+)

Каталожный номер:555843

Комплект:1

Примечание:

№ на схеме:2

Наименование:GEARBOX INTERFACE BOORD (+)

Каталожный номер:558369

Комплект:1

Примечание:

№ на схеме:3

Наименование:SCHEDA-INTERF.-ANTIRIB. (+)

Каталожный номер:558371

Комплект:1

Примечание:

№ на схеме:4

Наименование:ELECTRONICS CARD (+)

Каталожный номер:526051

Комплект:2

Примечание:

№ на схеме:5

Наименование:SCHEDA-DEVIOLUCI+DIREZ.EM (+)

Каталожный номер:558372

Комплект:1

Примечание:

№ на схеме:6

Наименование:MAIN SUND LOAD (+)

Каталожный номер:558370

Комплект:1

Примечание:

№ на схеме:7

Наименование:SENSOR INTERFACE BOORD (+)

Каталожный номер:558373

Комплект:1

Примечание:

№ на схеме:8

Наименование:SCHEDA-ACCENSIONE (+)

Каталожный номер:558368

Комплект:1

Примечание:

№ на схеме:9

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:10

Наименование:CENTRALINA-PROT.-AVVIAM. (+)

Каталожный номер:546779

Комплект:1

Примечание:

№ на схеме:11

Наименование:TRANSLATOR DRIVER CAB BOARD (+)

Каталожный номер:559190

Комплект:1

Примечание:

№ на схеме:12

Наименование:OUTRIGGERS BOARD ELECTRONICS (+)

Каталожный номер:557748

Комплект:1

Примечание:

№ на схеме:13

Наименование:STEERING EMERGENCY BOARD

Каталожный номер:555435

Комплект:1

Примечание:

№ на схеме:14

Наименование:INTERFACE ELEC. CARD (+)

Каталожный номер:564557

Комплект:1

Примечание:

№ на схеме:15

Наименование:INTERFACE ELEC. BOARD (+)

Каталожный номер:562320

Комплект:1

Примечание:

№ на схеме:16

Наименование:ALARM CONTROL UNIT (+)

Каталожный номер:563142

Комплект:1

Примечание:

№ на схеме:17

Наименование:INTERFACE ELEC. BOARD (+)

Каталожный номер:564559

Комплект:1

Примечание:

№ на схеме:18

Наименование:JOY-STICK CONTROL UNIT

Каталожный номер:548405

Комплект:1

Примечание:

№ на схеме:19

Наименование:FOR WARNING LIGHT TEST TIMER

Каталожный номер:559191

Комплект:1

Примечание:

№ на схеме:20

Наименование:FUSE (63A)

Каталожный номер:572528

Комплект:1

Примечание:

№ на схеме:21

Наименование:RELAY (10/20A)

Каталожный номер:521395

Комплект:5

Примечание:

№ на схеме:22

Наименование:RELAY SUPPORT (10/20A)

Каталожный номер:152223

Комплект:5

Примечание:

№ на схеме:23

Наименование:RELAY

Каталожный номер:551986

Комплект:AR

Примечание:

№ на схеме:24

Наименование:RELAY SUPPORT

Каталожный номер:551987

Комплект:AR

Примечание:

№ на схеме:25

Наименование:KEY SWITCH

Каталожный номер:560687

Комплект:1

Примечание:

№ на схеме:26

Наименование:KEY SWITCH

Каталожный номер:560688

Комплект:1

Примечание:

№ на схеме:27

Наименование:RED WARNING LIGHT

Каталожный номер:508247

Комплект:1

Примечание:

№ на схеме:28

Наименование:LAMP 24V 4W

Каталожный номер:515512

Комплект:1

Примечание:

№ на схеме:29

Наименование:FIXED CONNECTOR

Каталожный номер:537671

Комплект:AR

Примечание:

№ на схеме:30

Наименование:FIXED CONNECTOR

Каталожный номер:537669

Комплект:AR

Примечание:

№ на схеме:31

Наименование:FIXED CONNECTOR

Каталожный номер:560679

Комплект:AR

Примечание:

№ на схеме:32

Наименование:MOBILE CONNECTOR

Каталожный номер:537672

Комплект:AR

Примечание:

№ на схеме:33

Наименование:MOBILE CONNECTOR

Каталожный номер:537670

Комплект:AR

Примечание:

№ на схеме:34

Наименование:MOBILE CONNECTOR

Каталожный номер:560680

Комплект:AR

Примечание:

№ на схеме:35

Наименование:SUPPORT DATA PLATE (+)

Каталожный номер:560694

Комплект:3

Примечание:

№ на схеме:36

Наименование:DATA PLATE

Каталожный номер:560697

Комплект:1

Примечание:

№ на схеме:36

Наименование:DATA PLATE

Каталожный номер:560696

Комплект:1

Примечание:

№ на схеме:36

Наименование:DATA PLATE

Каталожный номер:560695

Комплект:1

Примечание:

№ на схеме:37

Наименование:DATA PLATE

Каталожный номер:560700

Комплект:1

Примечание:

№ на схеме:37

Наименование:DATA PLATE

Каталожный номер:560699

Комплект:1

Примечание:

№ на схеме:37

Наименование:DATA PLATE

Каталожный номер:560698

Комплект:1

Примечание:

№ на схеме:38

Наименование:DATA PLATE

Каталожный номер:560703

Комплект:1

Примечание:

№ на схеме:38

Наименование:DATA PLATE

Каталожный номер:560702

Комплект:1

Примечание:

№ на схеме:38

Наименование:DATA PLATE

Каталожный номер:560701

Комплект:1

Примечание:

№ на схеме:39

Наименование:PLUG

Каталожный номер:560691

Комплект:1

Примечание:

№ на схеме:40

Наименование:REAR CABLE

Каталожный номер:557721

Комплект:1

Примечание:

№ на схеме:41

Наименование:BRACKET SET

Каталожный номер:560704

Комплект:1

Примечание:

№ на схеме:42

Наименование:SILENT-BLOCK

Каталожный номер:100687

Комплект:2

Примечание:

№ на схеме:43

Наименование:SILENT-BLOCK

Каталожный номер:552591

Комплект:2

Примечание:

№ на схеме:44

Наименование:L.H. BRACKET

Каталожный номер:556910

Комплект:1

Примечание:

№ на схеме:45

Наименование:R.H. BRACKET

Каталожный номер:556911

Комплект:1

Примечание:

№ на схеме:47

Наименование:SCREW

Каталожный номер:00098

Комплект:4

Примечание:

№ на схеме:48

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:12

Примечание:

№ на схеме:49

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:6

Примечание:

№ на схеме:50

Наименование:NUT

Каталожный номер:00520

Комплект:6

Примечание:

№ на схеме:51

Наименование:NUT

Каталожный номер:00519

Комплект:4

Примечание:

№ на схеме:52

Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200

Каталожный номер:00776

Комплект:4

Примечание:

№ на схеме:53

Наименование:FLAT WASHER

Каталожный номер:00815

Комплект:4

Примечание:

№ на схеме:56

Наименование:FUSE BOX

Каталожный номер:154020

Комплект:2

Примечание:

№ на схеме:57

Наименование:FUSE (10A)

Каталожный номер:154022

Комплект:AR

Примечание:

№ на схеме:58

Наименование:FUSE (15A)

Каталожный номер:154025

Комплект:AR

Примечание:

№ на схеме:59

Наименование:FUSE (20A)

Каталожный номер:537673

Комплект:AR

Примечание:

№ на схеме:60

Наименование:FUSE (30A)

Каталожный номер:154023

Комплект:AR

Примечание:

№ на схеме:61

Наименование:FUSE (5A)

Каталожный номер:154024

Комплект:AR

Примечание:

№ на схеме:62

Наименование:RELAY SUPPORT

Каталожный номер:516729

Комплект:4

Примечание:

№ на схеме:63

Наименование:RELAY

Каталожный номер:516730

Комплект:4

Примечание:

№ на схеме:64

Наименование:CLAMP (+)

Каталожный номер:526357

Комплект:2

Примечание:

№ на схеме:65

Наименование:THICK CLAMP (+)

Каталожный номер:533912

Комплект:2

Примечание:
