BOOM

BOOM

← BOOM AND CYLINDERS INSTALLATION BOOM →

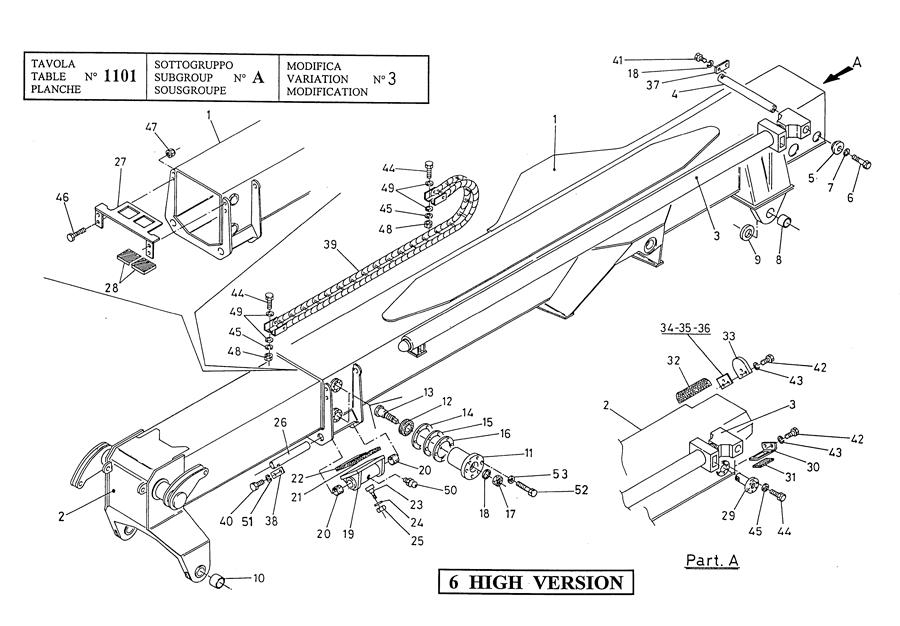

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FIXED BOOM ASS. Y (+)
Каталожный номер:570237
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:SLIDE BEAM ASS.Y (+)
Каталожный номер:556615
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:TELESCOPIC CYLINDER ASS.Y (+)
Каталожный номер:
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:PIN
Каталожный номер:534277
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:WASHER
Каталожный номер:545767
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SCREW
Каталожный номер:545766
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:SPRING WASHER (+)
Каталожный номер:00764
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:BUSHING
Каталожный номер:552508
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:RING
Каталожный номер:552509
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:BEARING BRASS
Каталожный номер:556473
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:PIN
Каталожный номер:569983
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SHOE
Каталожный номер:554042
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:SCREW
Каталожный номер:554043
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:SHIM 0,5MM
Каталожный номер:569986
Комплект:AR
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SHIM 1MM
Каталожный номер:569985
Комплект:AR
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:SHIM 3MM
Каталожный номер:569984
Комплект:AR
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:NUT
Каталожный номер:00521
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SPRING WASHER Part#00778 replaced by 601139, price:0.150
Каталожный номер:00778
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:SHOE FRONT SUPPORT
Каталожный номер:534283
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:BUSHING
Каталожный номер:555440
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:SHOE
Каталожный номер:534537
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:SHOE
Каталожный номер:534296
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:PIN
Каталожный номер:540353
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:FLAT WASHER
Каталожный номер:00726
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SELF LOCKING NUT
Каталожный номер:00605
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:26
Наименование:PIN
Каталожный номер:534278
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:27
Наименование:SHOE SUPPORT
Каталожный номер:534368
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:28
Наименование:SHOE
Каталожный номер:534373
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:29
Наименование:PIN
Каталожный номер:554027
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:30
Наименование:SHOE SUPPORT
Каталожный номер:534455
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:31
Наименование:SHOE
Каталожный номер:534453
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:32
Наименование:SHOE
Каталожный номер:534454
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:33
Наименование:PLATE
Каталожный номер:534463
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:34
Наименование:SHIM 0,5MM
Каталожный номер:545259
Комплект:AR
Примечание:
0 ₽
шт
№ на схеме:35
Наименование:SHIM 1MM
Каталожный номер:545258
Комплект:AR
Примечание:
0 ₽
шт
№ на схеме:36
Наименование:SHIM 3MM
Каталожный номер:545257
Комплект:AR
Примечание:
0 ₽
шт
№ на схеме:37
Наименование:LOCKING PLATE
Каталожный номер:530212
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:38
Наименование:PLATE
Каталожный номер:556268
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:39
Наименование:CHAIN
Каталожный номер:556616
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:40
Наименование:SCREW
Каталожный номер:00494
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:SCREW
Каталожный номер:00481
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:42
Наименование:SCREW
Каталожный номер:200096
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:43
Наименование:SPRING WASHER Part#00762 replaced by 601143, price:0.570
Каталожный номер:00762
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:44
Наименование:SCREW
Каталожный номер:00187
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:45
Наименование:SPRING WASHER Part#00776 replaced by 601138, price:0.200
Каталожный номер:00776
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:46
Наименование:SCREW
Каталожный номер:200348
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:47
Наименование:SELF LOCKING NUT
Каталожный номер:00614
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:NUT
Каталожный номер:00519
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:49
Наименование:FLAT WASHER
Каталожный номер:00815
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:50
Наименование:GREASE NIPPLE
Каталожный номер:100344
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:51
Наименование:SPRING WASHER Part#00780 replaced by 601141, price:0.240
Каталожный номер:00780
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:52
Наименование:SCREW
Каталожный номер:200543
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:53
Наименование:SPRING WASHER (+)
Каталожный номер:00802
Комплект:24
Примечание:
