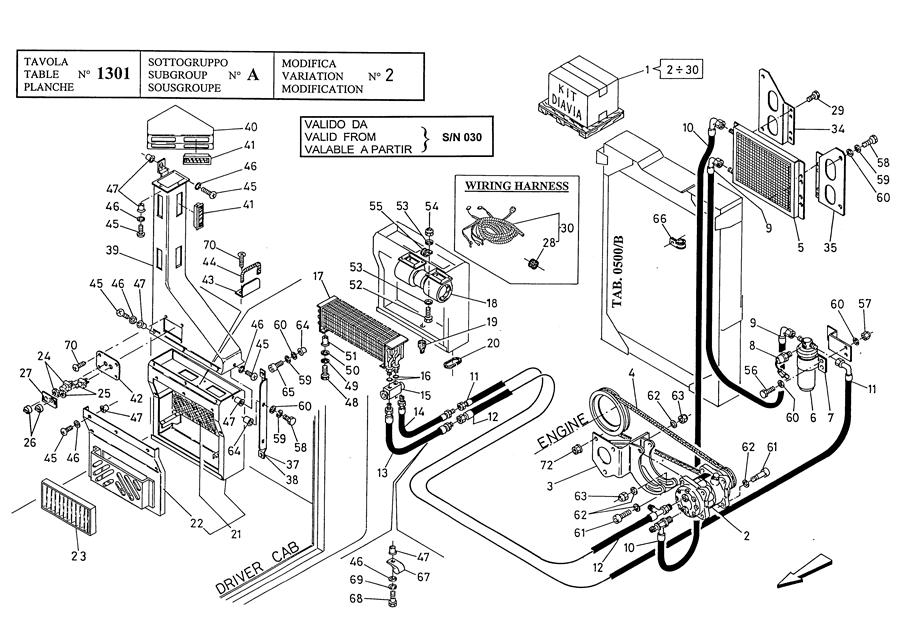

AIR CONDITIONER SYSTEM (TWD731VE) (2nd VERSION)

Каталожный номер:561094

Комплект:1

Примечание:

№ на схеме:10

Каталожный номер:561095

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:561093

Комплект:1

Примечание:

№ на схеме:12

Каталожный номер:561096

Комплект:1

Примечание:

№ на схеме:13

Каталожный номер:561091

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:561090

Комплект:1

Примечание:

№ на схеме:15

Наименование:EVAPORATOR VALVE

Каталожный номер:548832

Комплект:1

Примечание:

№ на схеме:16

Наименование:O RING

Каталожный номер:540580

Комплект:2

Примечание:

№ на схеме:17

Наименование:EVAPORATOR BATTERY

Каталожный номер:561084

Комплект:1

Примечание:

№ на схеме:18

Наименование:MOTOR

Каталожный номер:561083

Комплект:1

Примечание:

№ на схеме:19

Наименование:WATER DIFFUSER

Каталожный номер:558239

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET (+)

Каталожный номер:561085

Комплект:1

Примечание:

№ на схеме:21

Наименование:EVAPORATOR HOUSING ASSY

Каталожный номер:570928

Комплект:1

Примечание:

№ на схеме:22

Наименование:COVER

Каталожный номер:570929

Комплект:1

Примечание:

№ на схеме:23

Наименование:FILTER-C/A

Каталожный номер:570930

Комплект:1

Примечание:

№ на схеме:24

Наименование:SWITCH

Каталожный номер:512736

Комплект:1

Примечание:

№ на схеме:25

Наименование:THERMOSTAT

Каталожный номер:512712

Комплект:1

Примечание:

№ на схеме:26

Наименование:HANDLE

Каталожный номер:561039

Комплект:2

Примечание:

№ на схеме:27

Наименование:DATA PLATE (+)

Каталожный номер:561087

Комплект:1

Примечание:

№ на схеме:28

Наименование:PROTECTION

Каталожный номер:536552

Комплект:4

Примечание:

№ на схеме:29

Каталожный номер:558263

Комплект:8

Примечание:

№ на схеме:30

Наименование:ELECTRIC WIRING HARNESS

Каталожный номер:561089

Комплект:1

Примечание:

№ на схеме:31

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:34

Наименование:R.H. BRACKET

Каталожный номер:557848

Комплект:1

Примечание:

№ на схеме:35

Наименование:L.H. BRACKET

Каталожный номер:557849

Комплект:1

Примечание:

№ на схеме:37

Наименование:L.H. BRACKET (+)

Каталожный номер:561099

Комплект:1

Примечание:

№ на схеме:38

Наименование:R.H. BRACKET

Каталожный номер:561100

Комплект:1

Примечание:

№ на схеме:39

Наименование:CONVEYOR

Каталожный номер:561101

Комплект:1

Примечание:

№ на схеме:40

Наименование:COVER Part#561102 replaced by 561101, price:880.400

Каталожный номер:561102

Комплект:1

Примечание:

№ на схеме:41

Наименование:DIFFUSER

Каталожный номер:561103

Комплект:8

Примечание:

№ на схеме:42

Наименование:PANEL

Каталожный номер:561104

Комплект:1

Примечание:

№ на схеме:43

Наименование:SMALL SHEET

Каталожный номер:561464

Комплект:1

Примечание:

№ на схеме:44

Наименование:GASKET

Каталожный номер:561465

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:200497

Комплект:12

Примечание:

№ на схеме:46

Каталожный номер:00718

Комплект:14

Примечание:

№ на схеме:47

Наименование:INSERT M6

Каталожный номер:525174

Комплект:14

Примечание:

№ на схеме:48

Каталожный номер:00462

Комплект:4

Примечание:

№ на схеме:49

Наименование:SPRING WASHER

Каталожный номер:00751

Комплект:4

Примечание:

№ на схеме:50

Каталожный номер:00824

Комплект:4

Примечание:

№ на схеме:51

Наименование:INSERT M5

Каталожный номер:529689

Комплект:4

Примечание:

№ на схеме:52

Каталожный номер:00425

Комплект:1

Примечание:

№ на схеме:53

Каталожный номер:00720

Комплект:2

Примечание:

№ на схеме:54

Наименование:SELF LOCKING NUT

Каталожный номер:00600

Комплект:1

Примечание:

№ на схеме:55

Наименование:STRAP

Каталожный номер:102386

Комплект:1

Примечание:

№ на схеме:56

Каталожный номер:00098

Комплект:2

Примечание:

№ на схеме:57

Наименование:SELF LOCKING NUT

Каталожный номер:00602

Комплект:2

Примечание:

№ на схеме:58

Каталожный номер:00468

Комплект:8

Примечание:

№ на схеме:59

Наименование:SPRING WASHER (+)

Каталожный номер:00775

Комплект:10

Примечание:

№ на схеме:60

Каталожный номер:00733

Комплект:14

Примечание:

№ на схеме:61

Каталожный номер:200180

Комплект:4

Примечание:

№ на схеме:62

Каталожный номер:00719

Комплект:8

Примечание:

№ на схеме:63

Наименование:SELF LOCKING NUT

Каталожный номер:00603

Комплект:4

Примечание:

№ на схеме:64

Наименование:INSERT M8

Каталожный номер:525175

Комплект:6

Примечание:

№ на схеме:65

Каталожный номер:200132

Комплект:2

Примечание:

№ на схеме:66

Наименование:STRAP

Каталожный номер:102330

Комплект:1

Примечание:

№ на схеме:67

Наименование:STRAP

Каталожный номер:102328

Комплект:1

Примечание:

№ на схеме:68

Каталожный номер:00152

Комплект:1

Примечание:

№ на схеме:69

Наименование:SPRING WASHER (+)

Каталожный номер:00774

Комплект:1

Примечание:

№ на схеме:70
