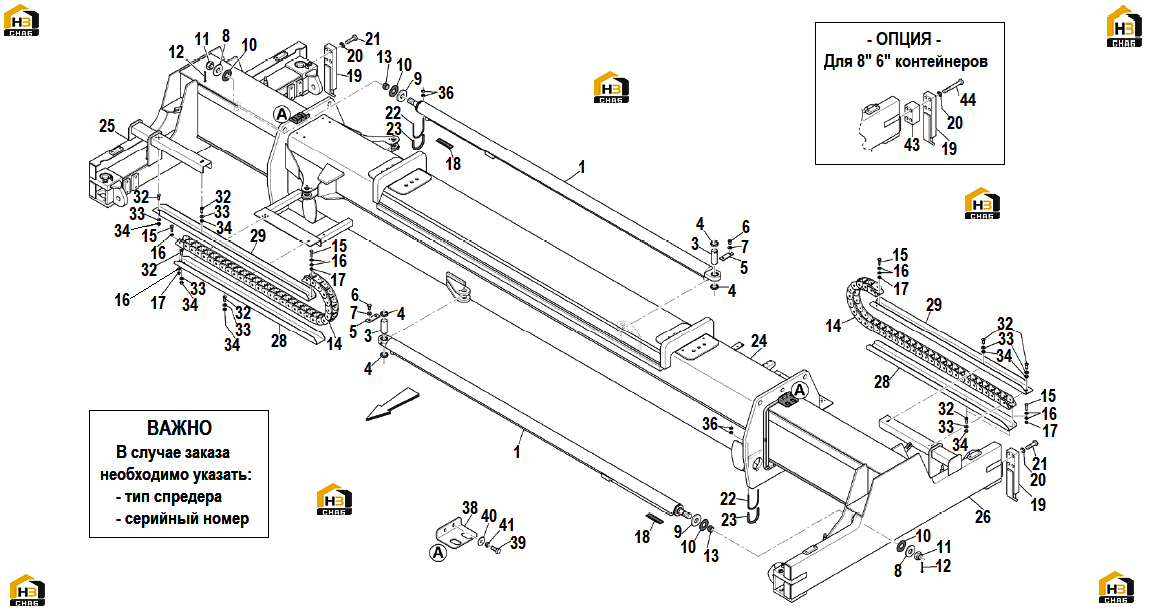

6. рама спредера и ее комплектующие (цепь)
← 5. седельно-сцепное устройство спредера ts45rs-x2-eq/ts45rs-x3-eq
7. замок поворотный (твист лок) спредера ts45rs-x2-pb-eq-drs (установка) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:
Комплект:1
Примечание:См. разделы № 20, 21, 22, 23 (Поз.1) "Цилиндр выдвижения спредера"
№ на схеме:6
Каталожный номер:00124
Комплект:4
Примечание:M10x1,5x20
№ на схеме:15
Каталожный номер:00462
Комплект:16
Примечание:M5x0,8x20
№ на схеме:17
Каталожный номер:00600
Комплект:16
Примечание:M5x0,8
№ на схеме:21
Каталожный номер:200117
Комплект:8
Примечание:M24x3x90
№ на схеме:25
Каталожный номер:608235
Комплект:1
Примечание:Для спредера серии X3
№ на схеме:25
Каталожный номер:601084
Комплект:1
Примечание:Для спредера серии X1 и X2
№ на схеме:26
Каталожный номер:608234
Комплект:1
Примечание:Для спредера серии X3
№ на схеме:26
Каталожный номер:601083
Комплект:1
Примечание:Для спредера серии X1 и X2
№ на схеме:32
Каталожный номер:200216
Комплект:8
Примечание:M10х1,5х30
№ на схеме:34
Каталожный номер:00603
Комплект:8
Примечание:M10x1,5
№ на схеме:39
Каталожный номер:00468
Комплект:4
Примечание:M8x1,25x20
№ на схеме:43
Каталожный номер:601811
Комплект:2
Примечание:ОРТ (поставляется по запросу заказчика) для 8' 6" контейнеров
№ на схеме:44
Каталожный номер:2403111
Комплект:8
Примечание:M24x180 (ОРТ (поставляется по запросу заказчика) для 8' 6" контейнеров)
