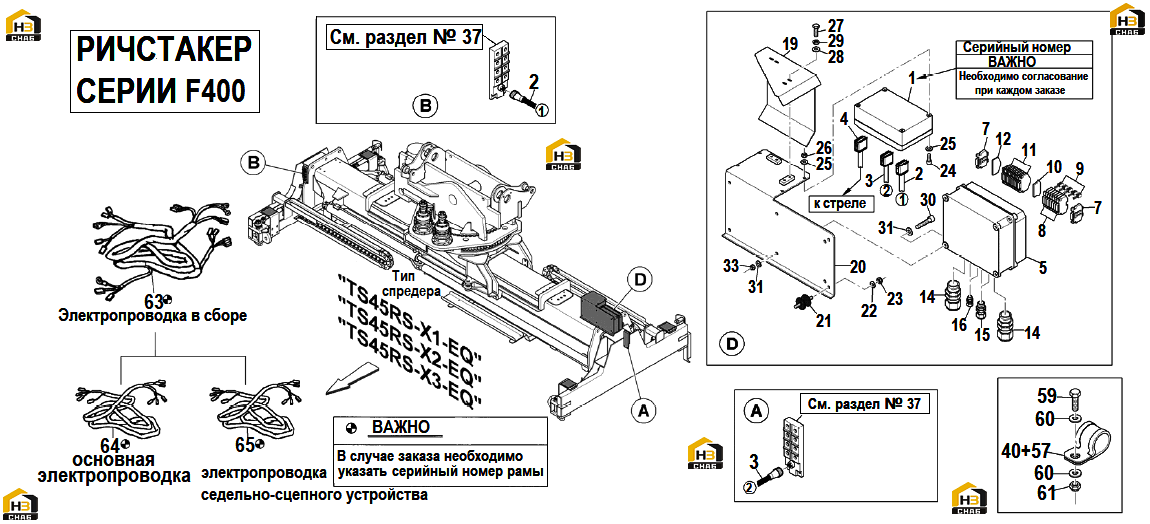

41. электрооборудование для спредера ts45rs-x1-x2-x3-eq - ричстакер серии f400
← 40. электрооборудование для спредера ts45rs-x1-x2-eq - ричстакер серии f300
42. система предупреждения столкновений →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:583688
Комплект:1
Примечание:11 м.
№ на схеме:3
Каталожный номер:580377
Комплект:1
Примечание:7 м.
№ на схеме:22
Каталожный номер:00733
Комплект:4
Примечание:D.8хD.24
№ на схеме:23
Каталожный номер:00602
Комплект:4
Примечание:M8х1,25
№ на схеме:24
Каталожный номер:00324
Комплект:4
Примечание:M4х0,7х25
№ на схеме:26
Каталожный номер:00626
Комплект:4
Примечание:M4х0,7
№ на схеме:27
Каталожный номер:00461
Комплект:4
Примечание:M5х0,8х14
№ на схеме:28
Каталожный номер:00824
Комплект:4
Примечание:D.5хD.15
№ на схеме:30
Каталожный номер:00122
Комплект:4
Примечание:M6x1x30
№ на схеме:31
Каталожный номер:00735
Комплект:8
Примечание:D.6хD.18
№ на схеме:40
Каталожный номер:102323
Комплект:A.R.
Примечание:DM.6 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:41
Каталожный номер:102324
Комплект:A.R.
Примечание:DM.8 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:42
Каталожный номер:100495
Комплект:A.R.
Примечание:DM.10 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:43
Каталожный номер:102386
Комплект:A.R.
Примечание:DM.12 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:44
Каталожный номер:100472
Комплект:A.R.
Примечание:DM.14 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:45
Каталожный номер:100473
Комплект:A.R.
Примечание:DM.16 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:46
Каталожный номер:102325
Комплект:A.R.
Примечание:DM.18 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:47
Каталожный номер:102326
Комплект:A.R.
Примечание:DM.20 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:48
Каталожный номер:102327
Комплект:A.R.
Примечание:DM.22 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:49
Каталожный номер:102328
Комплект:A.R.
Примечание:DM.26 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:50
Каталожный номер:102329
Комплект:A.R.
Примечание:DM.30 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:51
Каталожный номер:102330
Комплект:A.R.
Примечание:DM.35 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:52
Каталожный номер:102331
Комплект:A.R.
Примечание:DM.40 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:53
Каталожный номер:102332
Комплект:A.R.
Примечание:DM.45 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:54
Каталожный номер:102333
Комплект:A.R.
Примечание:DM.50 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:55
Каталожный номер:102334
Комплект:A.R.
Примечание:DM.55 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:56
Каталожный номер:102335
Комплект:A.R.
Примечание:DM.60 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:57
Каталожный номер:102336
Комплект:A.R.
Примечание:DM.65 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:59
Каталожный номер:00152
Комплект:A.R.
Примечание:M6х1х20 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:60
Каталожный номер:00718
Комплект:A.R.
Примечание:D.6 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:61
Каталожный номер:00601
Комплект:A.R.
Примечание:M6х1 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:63
Каталожный номер:605647
Комплект:1
Примечание:
№ на схеме:65
Каталожный номер:605649
Комплект:1
Примечание:
