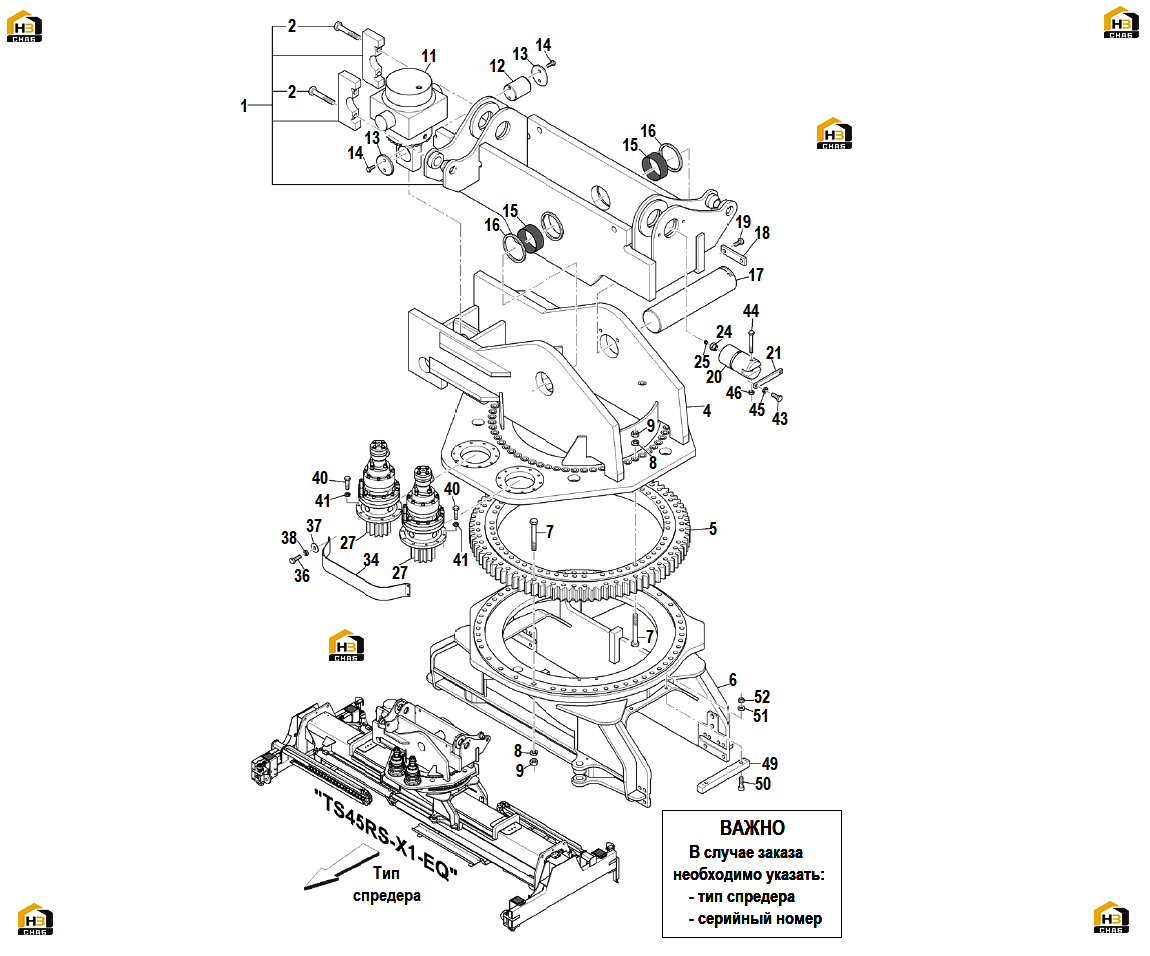

4. седельно-сцепное устройство спредера ts45rs-x1-eq
← 3. седельно-сцепное устройство спредера ts45rs-x2/ts45rs-x3
5. седельно-сцепное устройство спредера ts45rs-x2-eq/ts45rs-x3-eq →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:2403100
Комплект:4
Примечание:M27x160
№ на схеме:4
Каталожный номер:597349
Комплект:1
Примечание:
№ на схеме:6
Каталожный номер:595493
Комплект:1
Примечание:
№ на схеме:7
Каталожный номер:200508
Комплект:96
Примечание:M24x3x190
№ на схеме:11
Каталожный номер:
Комплект:1
Примечание:См. разделы № 28, 29, 30 (Поз.1) "Цилиндр качения спредера" (OLEOD. LOMB.)/(SIGHINOLFI)/(ICOP)
№ на схеме:14
Каталожный номер:00494
Комплект:4
Примечание:M16х2х40
№ на схеме:19
Каталожный номер:200401
Комплект:2
Примечание:M20x45
№ на схеме:25
Каталожный номер:100344
Комплект:2
Примечание:1/8" GAS
№ на схеме:27
Каталожный номер:
Комплект:2
Примечание:См. разделы № 44, 45 (Поз.1) "Мотор-редуктор эпициклоида "COMER" (1-я/2-я версии)"
№ на схеме:36
Каталожный номер:00098
Комплект:4
Примечание:M8x1,25x25
№ на схеме:40
Каталожный номер:200040
Комплект:20
Примечание:M12х1,75х45
№ на схеме:41
Каталожный номер:601139
Комплект:20
Примечание:D.12
№ на схеме:43
Каталожный номер:200487
Комплект:4
Примечание:M14х55
№ на схеме:44
Каталожный номер:200435
Комплект:2
Примечание:M14х140
№ на схеме:45
Каталожный номер:601140
Комплект:4
Примечание:D.14
№ на схеме:46
Каталожный номер:00619
Комплект:2
Примечание:M14x2
№ на схеме:50
Каталожный номер:00419
Комплект:4
Примечание:M16х2х60
№ на схеме:52
Каталожный номер:00610
Комплект:4
Примечание:M16x2
