33. распределитель в сборе "606334" / "argo hytos" (2-я версия)

← 32. распределитель в сборе "604808" / "argo hytos" (1-я версия) 34. распределитель "587872" / "argo hytos" →

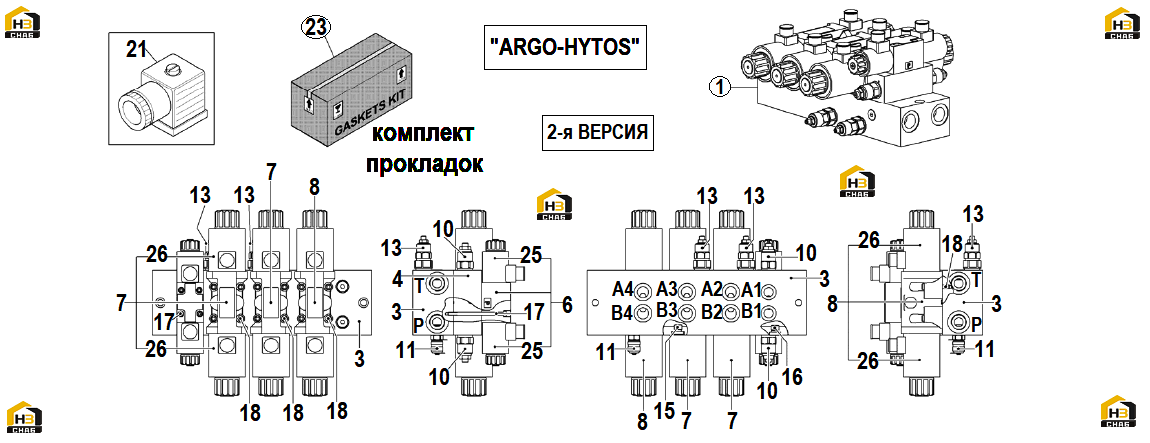

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE GROUP

Каталожный номер:606334

Комплект:

Примечание:

№ на схеме:3

Наименование:BASE PLATE

Каталожный номер:606335

Комплект:1

Примечание:

№ на схеме:4

Наименование:MODULE

Каталожный номер:604586

Комплект:1

Примечание:

№ на схеме:6

Наименование:SOLENOID VALVE

Каталожный номер:596473

Комплект:1

Примечание:

№ на схеме:7

Наименование:SOLENOID VALVE

Каталожный номер:604806

Комплект:2

Примечание:

№ на схеме:8

Наименование:SOLENOID VALVE

Каталожный номер:604805

Комплект:1

Примечание:

№ на схеме:10

Наименование:CARTRIDGE

Каталожный номер:604587

Комплект:2

Примечание:

№ на схеме:11

Наименование:TEST FITTING

Каталожный номер:604807

Комплект:1

Примечание:

№ на схеме:13

Наименование:RELIEF VALVE

Каталожный номер:596481

Комплект:2

Примечание:

№ на схеме:15

Наименование:PLUG 1/4"BSPP

Каталожный номер:527344

Комплект:2

Примечание:1/4"BSPP

№ на схеме:16

Наименование:PLUG 1/8"BSPP

Каталожный номер:531765

Комплект:2

Примечание:1/8"BSPP

№ на схеме:17

Наименование:Болт с цилиндрической головкой M5х95

Каталожный номер:200670

Комплект:4

Примечание:M5х95

№ на схеме:18

Наименование:Болт с цилиндрической головкой M6x1x40

Каталожный номер:200161

Комплект:12

Примечание:M6x1x40

№ на схеме:21

Наименование:CONNECTOR

Каталожный номер:521416

Комплект:8

Примечание:

№ на схеме:23

Наименование:GASKETS SET

Каталожный номер:604809

Комплект:1

Примечание:

№ на схеме:25

Наименование:SPOOL

Каталожный номер:596477

Комплект:2

Примечание:

№ на схеме:26

Наименование:SPOOL

Каталожный номер:596479

Комплект:6

Примечание:
