31. распределитель в сборе "587873" / "argo hytos"

← 30. цилиндр качения спредера (icop) 32. распределитель в сборе "604808" / "argo hytos" (1-я версия) →

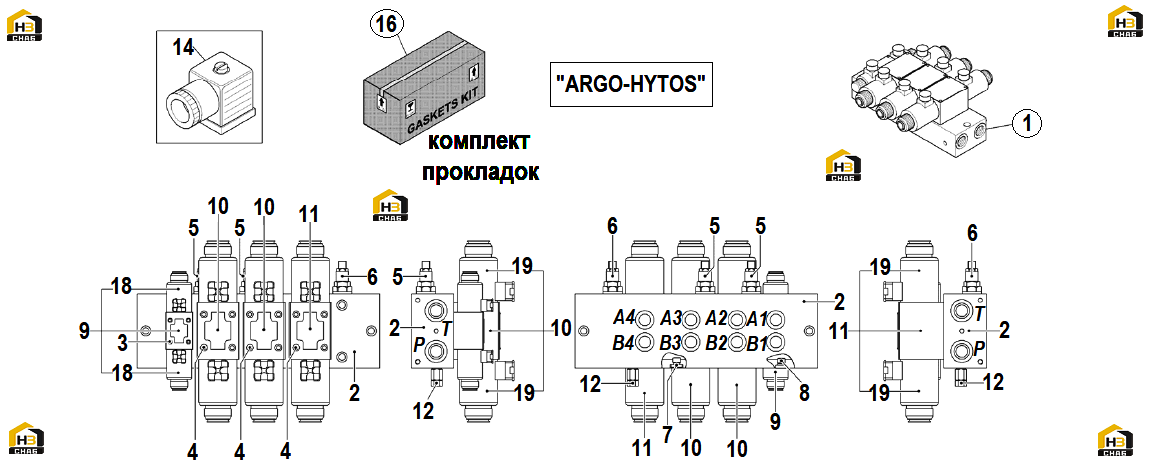

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:VALVE GROUP

Каталожный номер:587873

Комплект:

Примечание:

№ на схеме:2

Наименование:BASE PLATE

Каталожный номер:596482

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт с цилиндрической головкой M5х0,8х45

Каталожный номер:00323

Комплект:4

Примечание:M5х0,8х45

№ на схеме:4

Наименование:Болт с цилиндрической головкой M6x1x40

Каталожный номер:200161

Комплект:12

Примечание:M6x1x40

№ на схеме:5

Наименование:RELIEF VALVE

Каталожный номер:596481

Комплект:2

Примечание:

№ на схеме:6

Наименование:RELIEF VALVE

Каталожный номер:596480

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLUG 1/4"BSPP

Каталожный номер:527344

Комплект:4

Примечание:1/4"BSPP

№ на схеме:8

Наименование:PLUG 1/8"BSPP

Каталожный номер:531765

Комплект:2

Примечание:1/8"BSPP

№ на схеме:9

Наименование:SOLENOID VALVE

Каталожный номер:594707

Комплект:1

Примечание:

№ на схеме:10

Наименование:SOLENOID VALVE

Каталожный номер:594708

Комплект:2

Примечание:

№ на схеме:11

Наименование:SOLENOID VALVE

Каталожный номер:594709

Комплект:1

Примечание:

№ на схеме:12

Наименование:TEST FITTING

Каталожный номер:536818

Комплект:1

Примечание:

№ на схеме:14

Наименование:CONNECTOR

Каталожный номер:521416

Комплект:8

Примечание:

№ на схеме:16

Наименование:GASKETS SET

Каталожный номер:596490

Комплект:1

Примечание:

№ на схеме:18

Наименование:SPOOL

Каталожный номер:596477

Комплект:2

Примечание:

№ на схеме:19

Наименование:SPOOL

Каталожный номер:596479

Комплект:6

Примечание:
