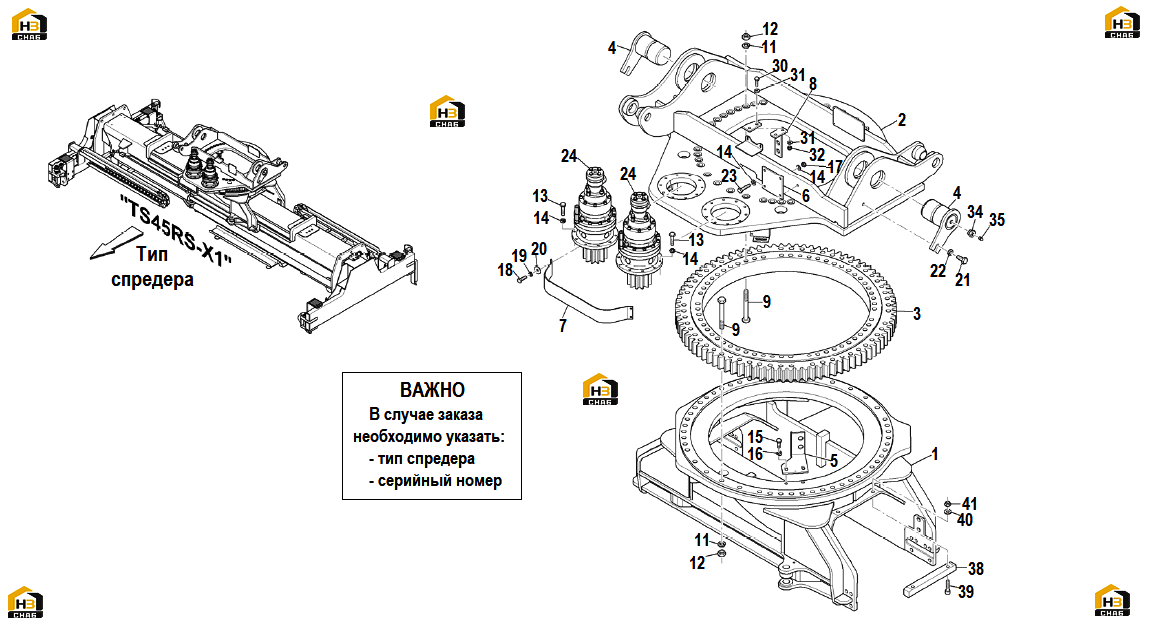

2. седельно-сцепное устройство спредера ts45rs-x1
← 1. спредер ts45rs-x (ts45rs-x-eq) - в сборе
3. седельно-сцепное устройство спредера ts45rs-x2/ts45rs-x3 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:595493
Комплект:1
Примечание:
№ на схеме:2
Каталожный номер:604075
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика) для контейнеров H=1600 мм.
№ на схеме:2
Каталожный номер:595558
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика) с системой предупреждения столкновений
№ на схеме:2
Каталожный номер:595492
Комплект:1
Примечание:STD (стандарт)
№ на схеме:5
Каталожный номер:
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика) с системой предупреждения столкновений (см. раздел № 42)
№ на схеме:6
Каталожный номер:559435
Комплект:1
Примечание:если машина оснащена данной запчастью
№ на схеме:9
Каталожный номер:200508
Комплект:96
Примечание:M24x3x190
№ на схеме:13
Каталожный номер:200040
Комплект:20
Примечание:M12х1,75х45
№ на схеме:14
Каталожный номер:601139
Комплект:24
Примечание:D.12
№ на схеме:15
Каталожный номер:00494
Комплект:2
Примечание:M16х2х40
№ на схеме:18
Каталожный номер:00098
Комплект:4
Примечание:M8x1,25x25
№ на схеме:21
Каталожный номер:200096
Комплект:2
Примечание:M20х2,5х50
№ на схеме:22
Каталожный номер:601143
Комплект:2
Примечание:D.20
№ на схеме:23
Каталожный номер:200373
Комплект:2
Примечание:M12х1,75х55
№ на схеме:24
Каталожный номер:
Комплект:2
Примечание:См. разделы № 44, 45 "Мотор-редуктор эпициклоида "COMER" (1-я/2-я версии)"
№ на схеме:30
Каталожный номер:200052
Комплект:2
Примечание:M14х2х45
№ на схеме:32
Каталожный номер:00619
Комплект:2
Примечание:M14х2
№ на схеме:35
Каталожный номер:100344
Комплект:2
Примечание:1/8" GAS
№ на схеме:39
Каталожный номер:00419
Комплект:4
Примечание:M16х2х60
№ на схеме:41
Каталожный номер:00610
Комплект:4
Примечание:M16х2
