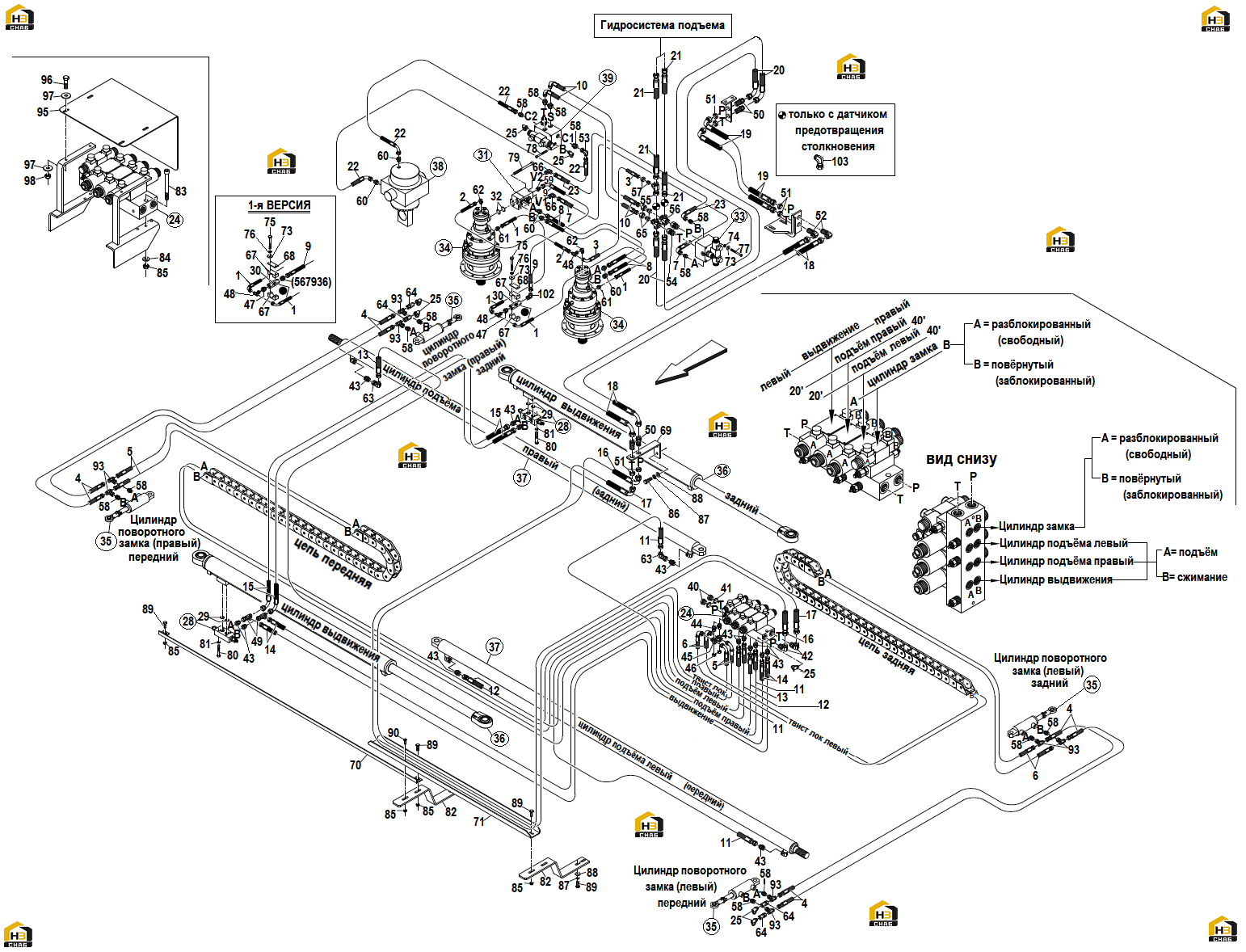

14. гидросистема спредера ts45rs-x..-eq (часть i)
← 13. гидросистема спредера ts45rs-x… (часть ii)
15. гидросистема спредера ts45rs-x..-eq (часть ii) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:25
Каталожный номер:101163
Комплект:7
Примечание:1/4" BSPP
№ на схеме:29
Каталожный номер:549680
Комплект:A.R.
Примечание:Включая позицию 28 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:30
Каталожный номер:557864
Комплект:1
Примечание:горловина Ø 0,75 мм.
№ на схеме:34
Каталожный номер:/
Комплект:2
Примечание:См. систему гидравлики
№ на схеме:35
Каталожный номер:/
Комплект:4
Примечание:См. систему гидравлики
№ на схеме:36
Каталожный номер:/
Комплект:2
Примечание:См. систему гидравлики
№ на схеме:37
Каталожный номер:/
Комплект:2
Примечание:См. систему гидравлики
№ на схеме:38
Каталожный номер:/
Комплект:1
Примечание:См. систему гидравлики
№ на схеме:40
Каталожный номер:101122
Комплект:2
Примечание:3/4" BSPP
№ на схеме:42
Каталожный номер:567961
Комплект:2
Примечание:90°
№ на схеме:45
Каталожный номер:571091
Комплект:2
Примечание:(4 выхода)
№ на схеме:46
Каталожный номер:568014
Комплект:2
Примечание:
№ на схеме:51
Каталожный номер:568010
Комплект:A.R.
Примечание:Включая позицию 50 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:56
Каталожный номер:571133
Комплект:2
Примечание:(4 выхода)
№ на схеме:62
Каталожный номер:567934
Комплект:2
Примечание:90°
№ на схеме:67
Каталожный номер:101425
Комплект:1
Примечание:Ø30
№ на схеме:72
Каталожный номер:00465
Комплект:2
Примечание:M6x25
№ на схеме:75
Каталожный номер:200288
Комплект:2
Примечание:M6x55
№ на схеме:77
Каталожный номер:200165
Комплект:2
Примечание:M6x1x60
№ на схеме:78
Каталожный номер:200168
Комплект:4
Примечание:M6x90
№ на схеме:79
Каталожный номер:200176
Комплект:4
Примечание:M8x120
№ на схеме:80
Каталожный номер:200011
Комплект:8
Примечание:M8x1,25x50
№ на схеме:83
Каталожный номер:200397
Комплект:2
Примечание:M10x90
№ на схеме:84
Каталожный номер:00815
Комплект:2
Примечание:D.10xD.30
№ на схеме:85
Каталожный номер:00603
Комплект:6
Примечание:M10x1,5
№ на схеме:86
Каталожный номер:00089
Комплект:2
Примечание:M10x1,5x25
№ на схеме:87
Каталожный номер:601138
Комплект:6
Примечание:Ø10
№ на схеме:89
Каталожный номер:00187
Комплект:7
Примечание:M10x30
№ на схеме:96
Каталожный номер:00093
Комплект:4
Примечание:M8x1,25x30
