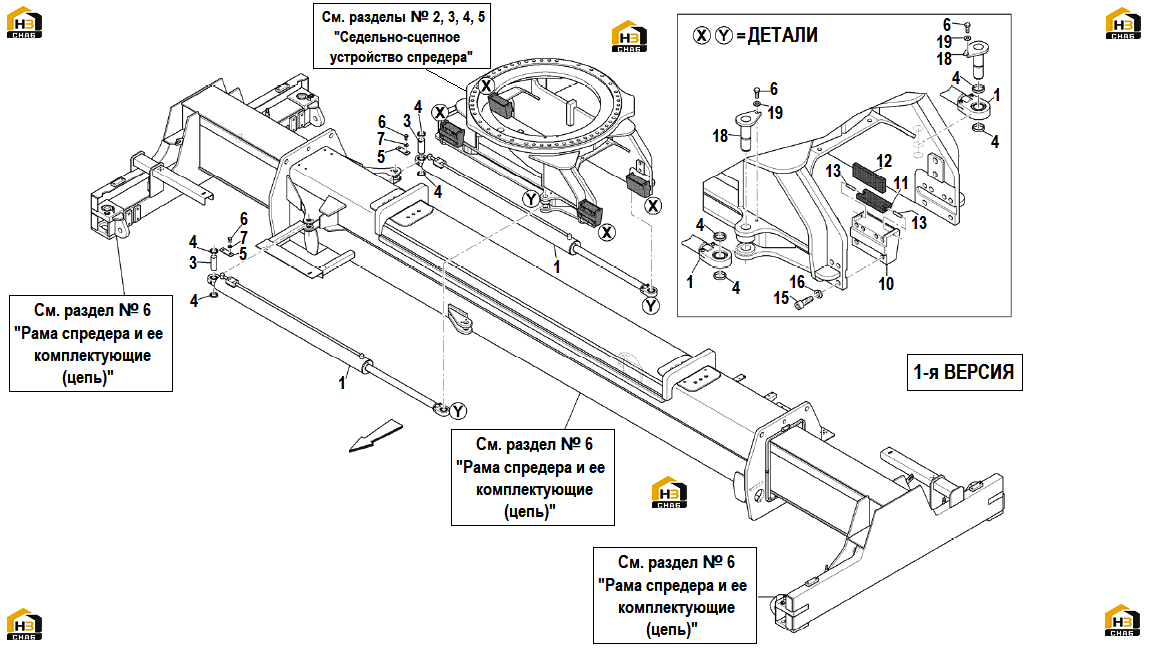

10. цилиндр раздвижения спредера и пластины скольжения (1-я версия)
← 9. пластины скольжения балки спредера
11. цилиндр раздвижения спредера и пластины скольжения (2-я версия) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:
Комплект:2
Примечание:См. разделы № 24, 25, 26, 27 (Поз.1) "Цилиндр раздвижения спредера"
№ на схеме:6
Каталожный номер:00089
Комплект:6
Примечание:M10x1,5x25
№ на схеме:15
Каталожный номер:200479
Комплект:24
Примечание:M20x60
№ на схеме:16
Каталожный номер:601143
Комплект:24
Примечание:D.20
№ на схеме:19
Каталожный номер:00815
Комплект:2
Примечание:D.10xD.30
