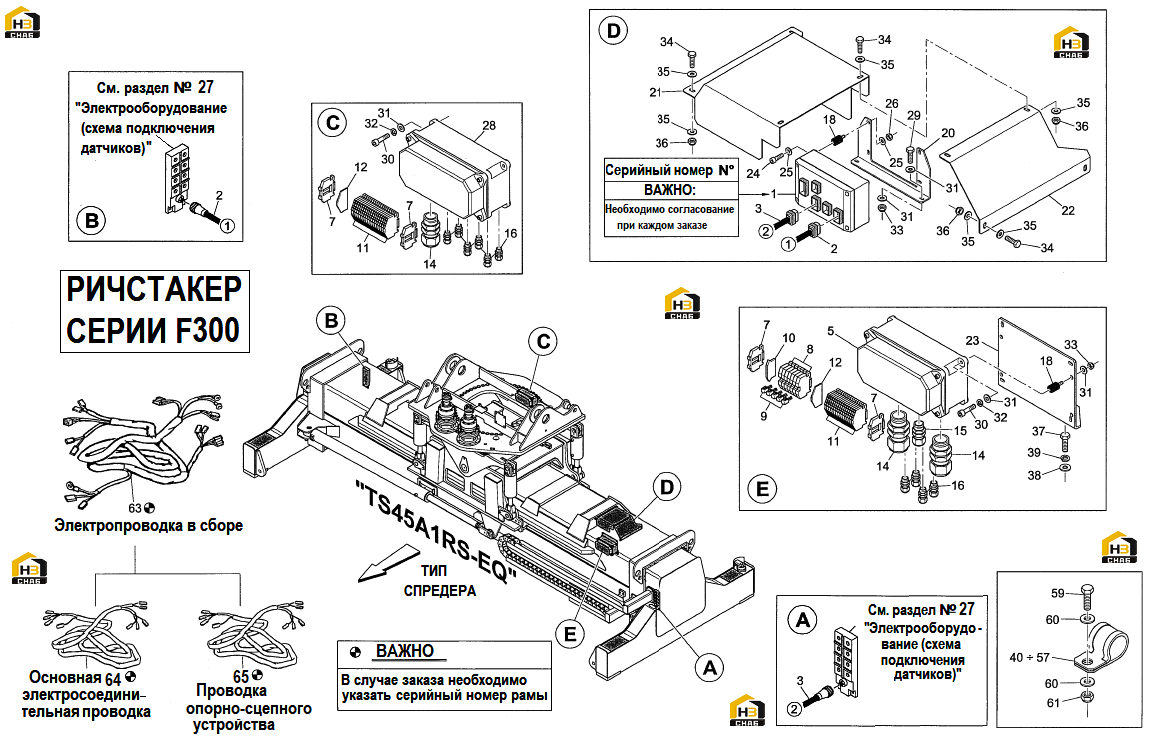

31. электрооборудование для спредера ts45a1rs-eq - ричстакер серии f300
← 30. электрооборудование для спредера ts45a1rs-eq - ричстакер серии f200
32. мотор редуктора эпициклоидный "comer" →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:583688
Комплект:1
Примечание:11 м.
№ на схеме:3
Каталожный номер:580377
Комплект:1
Примечание:7 м.
№ на схеме:24
Каталожный номер:00324
Комплект:4
Примечание:M4x0,7x25
№ на схеме:26
Каталожный номер:00626
Комплект:4
Примечание:M4x0,7
№ на схеме:29
Каталожный номер:00152
Комплект:2
Примечание:M6x1x20
№ на схеме:30
Каталожный номер:00122
Комплект:8
Примечание:M6x1x30
№ на схеме:31
Каталожный номер:00735
Комплект:12
Примечание:D.6xD.18
№ на схеме:34
Каталожный номер:00468
Комплект:6
Примечание:M8x1,25x20
№ на схеме:35
Каталожный номер:00733
Комплект:12
Примечание:D.8xD.24
№ на схеме:36
Каталожный номер:00602
Комплект:6
Примечание:M8x1,25
№ на схеме:37
Каталожный номер:00481
Комплект:2
Примечание:M12x1,75x30 (UNI 5739)
№ на схеме:38
Каталожный номер:00807
Комплект:2
Примечание:D.12xD.36
№ на схеме:40
Каталожный номер:102323
Комплект:A.R.
Примечание:DM.6 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:41
Каталожный номер:102324
Комплект:A.R.
Примечание:DM.8 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:42
Каталожный номер:100495
Комплект:A.R.
Примечание:DM.10 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:43
Каталожный номер:102386
Комплект:A.R.
Примечание:DM.12 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:44
Каталожный номер:100472
Комплект:A.R.
Примечание:DM.14 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:45
Каталожный номер:100473
Комплект:A.R.
Примечание:DM.16 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:46
Каталожный номер:102325
Комплект:A.R.
Примечание:DM.18 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:47
Каталожный номер:102326
Комплект:A.R.
Примечание:DM.20 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:48
Каталожный номер:102327
Комплект:A.R.
Примечание:DM.22 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:49
Каталожный номер:102328
Комплект:A.R.
Примечание:DM.26 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:50
Каталожный номер:102329
Комплект:A.R.
Примечание:DM.30 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:51
Каталожный номер:102330
Комплект:A.R.
Примечание:DM.35 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:52
Каталожный номер:102331
Комплект:A.R.
Примечание:DM.40 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:53
Каталожный номер:102332
Комплект:A.R.
Примечание:DM.45 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:54
Каталожный номер:102333
Комплект:A.R.
Примечание:DM.50 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:55
Каталожный номер:102334
Комплект:A.R.
Примечание:DM.55 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:56
Каталожный номер:102335
Комплект:A.R.
Примечание:DM.60 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:57
Каталожный номер:102336
Комплект:A.R.
Примечание:DM.65 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:59
Каталожный номер:00152
Комплект:A.R.
Примечание:M6x1x20 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:60
Каталожный номер:00718
Комплект:A.R.
Примечание:D.6 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:61
Каталожный номер:00601
Комплект:A.R.
Примечание:M6x1 (A.R-в случае необходимости (указать кол-во, м., м2))
№ на схеме:63
Каталожный номер:596493
Комплект:1
Примечание:
№ на схеме:65
Каталожный номер:596495
Комплект:1
Примечание:
