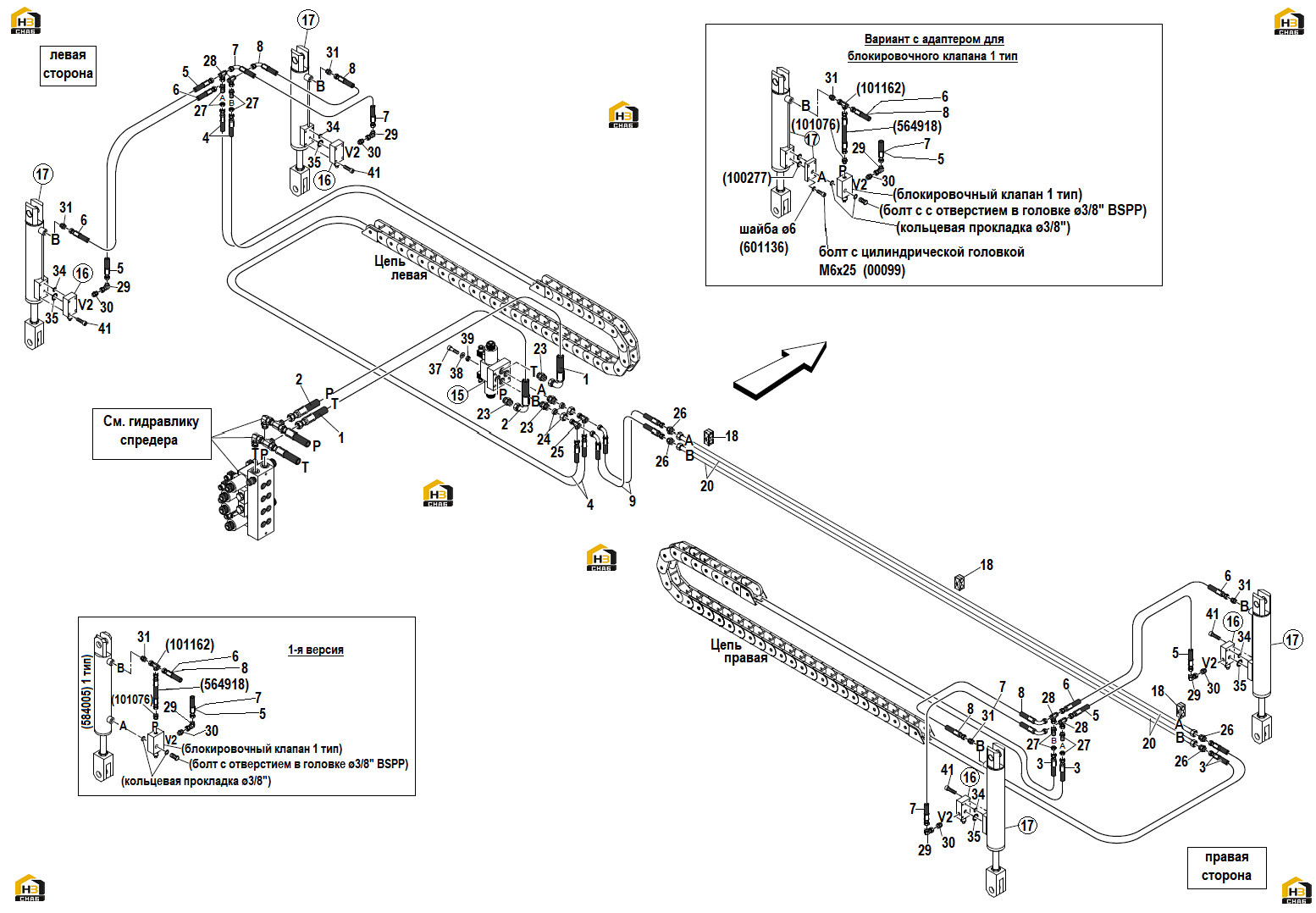

13. гидросистема спредера ричстакера для барж, паромов (часть i) ts45hrs/eq
← 12. гидросистема спредера со стабилизаторами (часть ii) (ts45a1rs/eq)
14. гидросистема спредера ричстакера для барж, паромов (часть ii) ts45hrs/eq →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:/
Каталожный номер:00099
Комплект:1
Примечание:M6x25
№ на схеме:17
Каталожный номер:584005
Комплект:4
Примечание:Смотри схему гидросистемы
№ на схеме:18
Каталожный номер:100565
Комплект:3
Примечание:x трубка стальная ø12x1,5
№ на схеме:20
Каталожный номер:572415
Комплект:2
Примечание:ø12x1,5 - 2 расширение, дл.3900
№ на схеме:37
Каталожный номер:200180
Комплект:4
Примечание:M10x40
№ на схеме:38
Каталожный номер:00719
Комплект:4
Примечание:D.10 (UNI 6592)
№ на схеме:39
Каталожный номер:00603
Комплект:4
Примечание:М10 (UNI 7473)
№ на схеме:41
Каталожный номер:200160
Комплект:4
Примечание:M6x35
