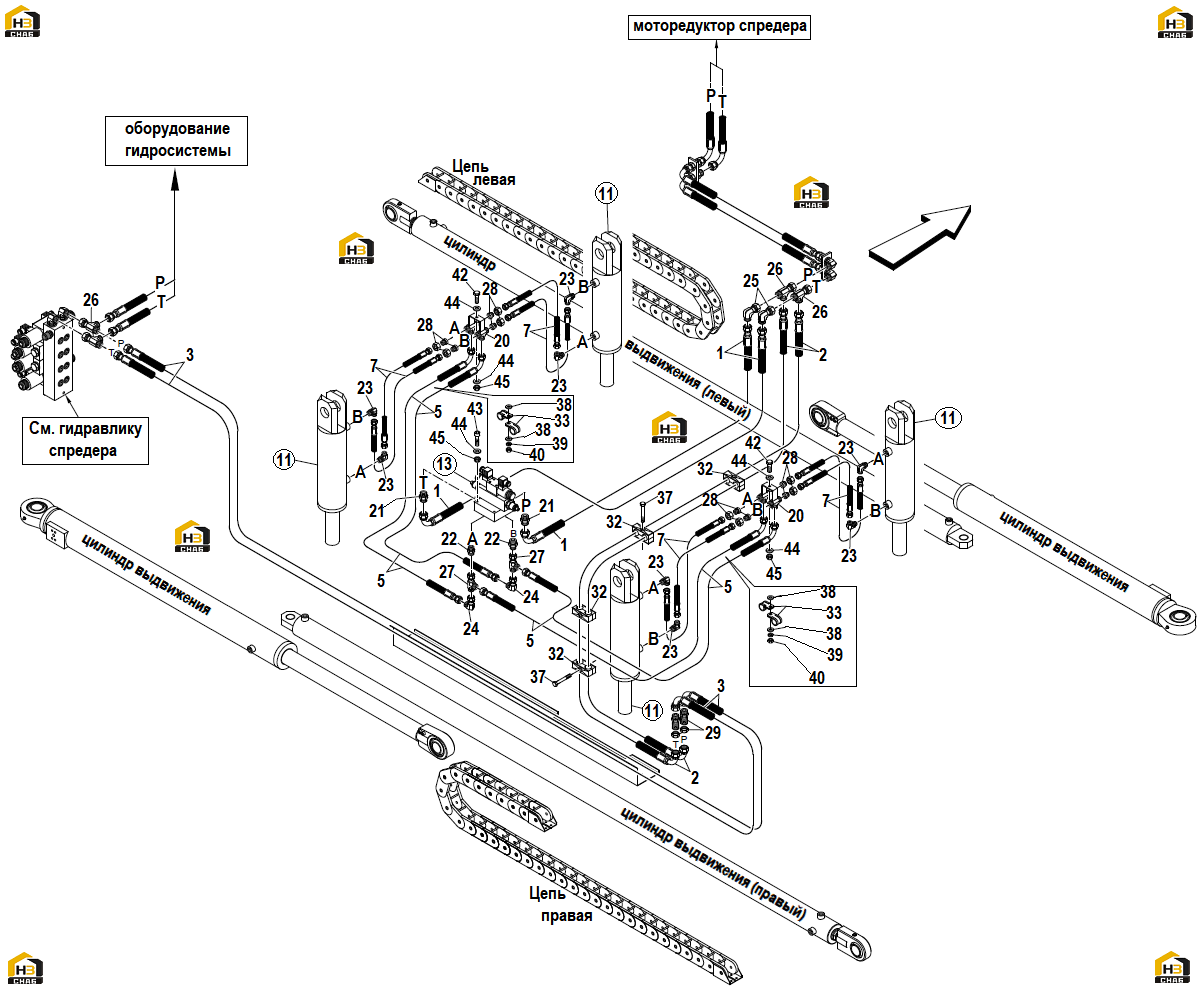

11. гидросистема спредера со стабилизаторами (часть i) (ts45a1rs/eq)
← 10. гидросистема спредера "argo hytos" (часть ii) (ts45a1rs)
12. гидросистема спредера со стабилизаторами (часть ii) (ts45a1rs/eq) →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:11
Каталожный номер:/
Комплект:4
Примечание:Смотри схему гидросистемы спредера со стабилизаторами
№ на схеме:20
Каталожный номер:060971
Комплект:2
Примечание:6 выходов
№ на схеме:32
Каталожный номер:102395
Комплект:4
Примечание:D.30, для трубки 3/4"
№ на схеме:33
Каталожный номер:102328
Комплект:4
Примечание:ø26
№ на схеме:37
Каталожный номер:00316
Комплект:4
Примечание:M8x1,25x60
№ на схеме:38
Каталожный номер:00723
Комплект:4
Примечание:D.8 (UNI 6592)
№ на схеме:42
Каталожный номер:00187
Комплект:2
Примечание:M10x30
№ на схеме:43
Каталожный номер:200180
Комплект:4
Примечание:M10x40
№ на схеме:44
Каталожный номер:00719
Комплект:8
Примечание:D.10 (UNI 6592)
№ на схеме:45
Каталожный номер:00603
Комплект:6
Примечание:М10 (UNI 7473)
