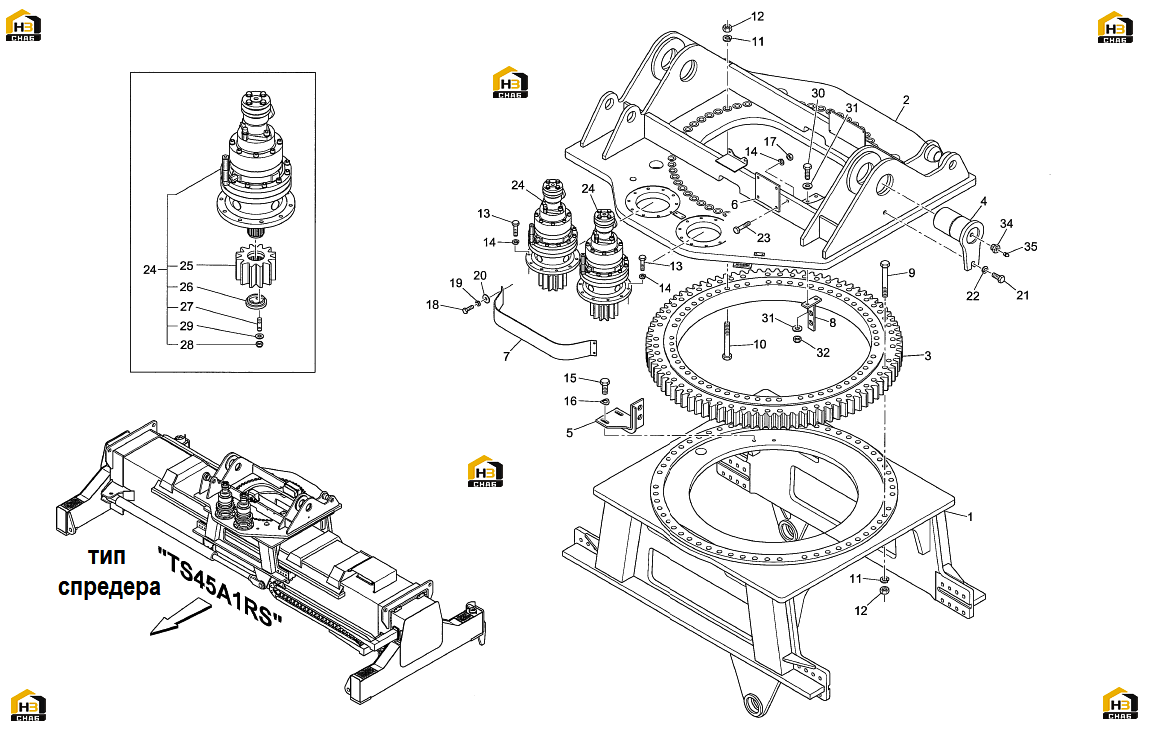

2. седельно-сцепное устройство спредера ts45a1rs
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:563232
Комплект:1
Примечание:С системой предупреждения столкновений
№ на схеме:1
Каталожный номер:553891
Комплект:1
Примечание:STD (стандарт)
№ на схеме:2
Каталожный номер:563235
Комплект:1
Примечание:С системой предупреждения столкновений
№ на схеме:2
Каталожный номер:553782
Комплект:1
Примечание:STD (стандарт)
№ на схеме:6
Каталожный номер:559435
Комплект:1
Примечание:ОРТ (поставляется по запросу заказчика)
№ на схеме:13
Каталожный номер:200040
Комплект:20
Примечание:M12x1,75x45
№ на схеме:20
Каталожный номер:00733
Комплект:4
Примечание:D.8xD.24
№ на схеме:21
Каталожный номер:200096
Комплект:2
Примечание:M20x2,5x50
№ на схеме:23
Каталожный номер:200373
Комплект:2
Примечание:M12x1,75x55
№ на схеме:24
Каталожный номер:
Комплект:2
Примечание:См. раздел № 28 "Мотор редуктора эпициклоидный "COMER"
№ на схеме:28
Каталожный номер:00603
Комплект:3
Примечание:M10x1,5
№ на схеме:32
Каталожный номер:00619
Комплект:2
Примечание:M14x2
