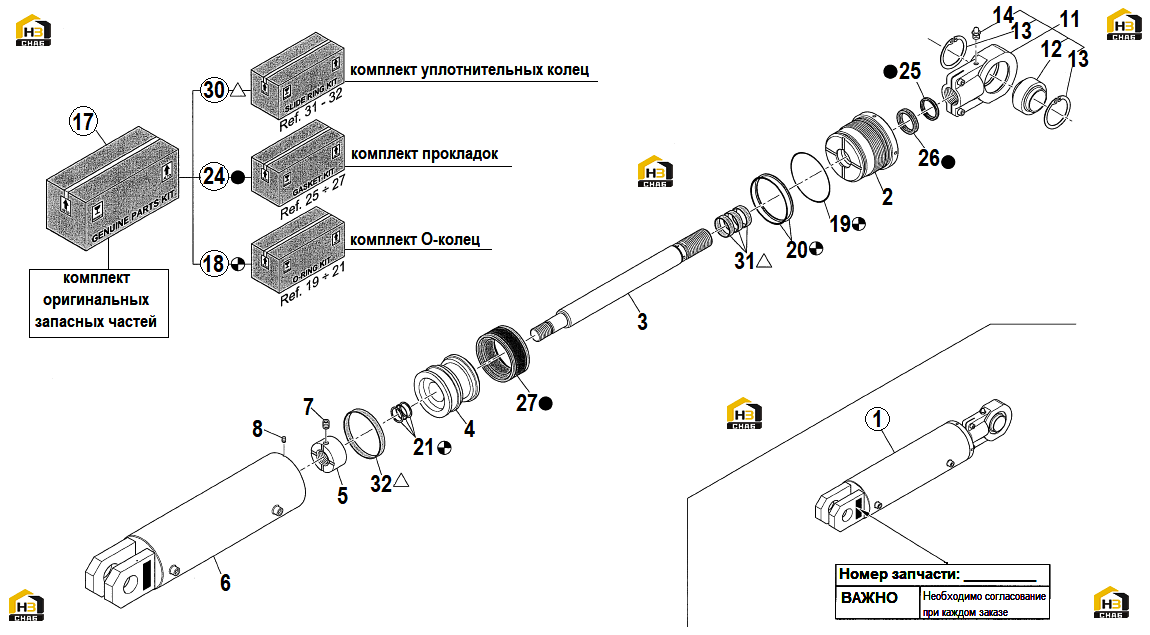

16. цилиндр качения спредера

← 15. цилиндр раздвижения спредера 17. распределитель в сборе "587873" →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OSCILLATION CYLINDER

Каталожный номер:556242

Комплект:

Примечание:

№ на схеме:2

Наименование:SPANNER NUT

Каталожный номер:565157

Комплект:1

Примечание:

№ на схеме:3

Наименование:ROD

Каталожный номер:565158

Комплект:1

Примечание:

№ на схеме:4

Наименование:PISTON

Каталожный номер:565159

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON SPANNER NUT

Каталожный номер:565160

Комплект:1

Примечание:

№ на схеме:6

Наименование:CYLINDER

Каталожный номер:565161

Комплект:1

Примечание:

№ на схеме:7

Наименование:DOWEL M8x16

Каталожный номер:200482

Комплект:1

Примечание:M8x16

№ на схеме:8

Наименование:DOWEL M5x6

Каталожный номер:200389

Комплект:1

Примечание:M5x6

№ на схеме:11

Наименование:BALL JOINT ASSY

Каталожный номер:556124

Комплект:1

Примечание:

№ на схеме:12

Наименование:BALL JOINT

Каталожный номер:532708

Комплект:1

Примечание:

№ на схеме:13

Наименование:RING

Каталожный номер:531389

Комплект:2

Примечание:

№ на схеме:14

Наименование:GREASE NIPPLE M10x1

Каталожный номер:521843

Комплект:1

Примечание:M10x1

№ на схеме:17

Наименование:GASKETS SET ASSY

Каталожный номер:565156

Комплект:1

Примечание:

№ на схеме:18

Наименование:O-RING SET

Каталожный номер:565162

Комплект:1

Примечание:

№ на схеме:19

Наименование:O-RING

Каталожный номер:

Комплект:1

Примечание:по отдельности не поставляется

№ на схеме:20

Наименование:O-RING + PBK

Каталожный номер:

Комплект:1

Примечание:по отдельности не поставляется

№ на схеме:21

Наименование:O-RING + 2PBK

Каталожный номер:

Комплект:1

Примечание:по отдельности не поставляется

№ на схеме:24

Наименование:GASKETS SET

Каталожный номер:565163

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET

Каталожный номер:

Комплект:1

Примечание:по отдельности не поставляется

№ на схеме:26

Наименование:GASKET

Каталожный номер:

Комплект:1

Примечание:по отдельности не поставляется

№ на схеме:27

Наименование:GASKET

Каталожный номер:

Комплект:1

Примечание:по отдельности не поставляется

№ на схеме:30

Наименование:RINGS SET

Каталожный номер:565164

Комплект:1

Примечание:

№ на схеме:31

Наименование:RING

Каталожный номер:

Комплект:3

Примечание:по отдельности не поставляется

№ на схеме:32

Наименование:RING

Каталожный номер:

Комплект:1

Примечание:по отдельности не поставляется
