11. гидросистема спредера - система колебаний (часть i)

← 10. гидросистема спредера "bosch rexroth" (часть ii) 12. гидросистема спредера - система колебаний (часть ii) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

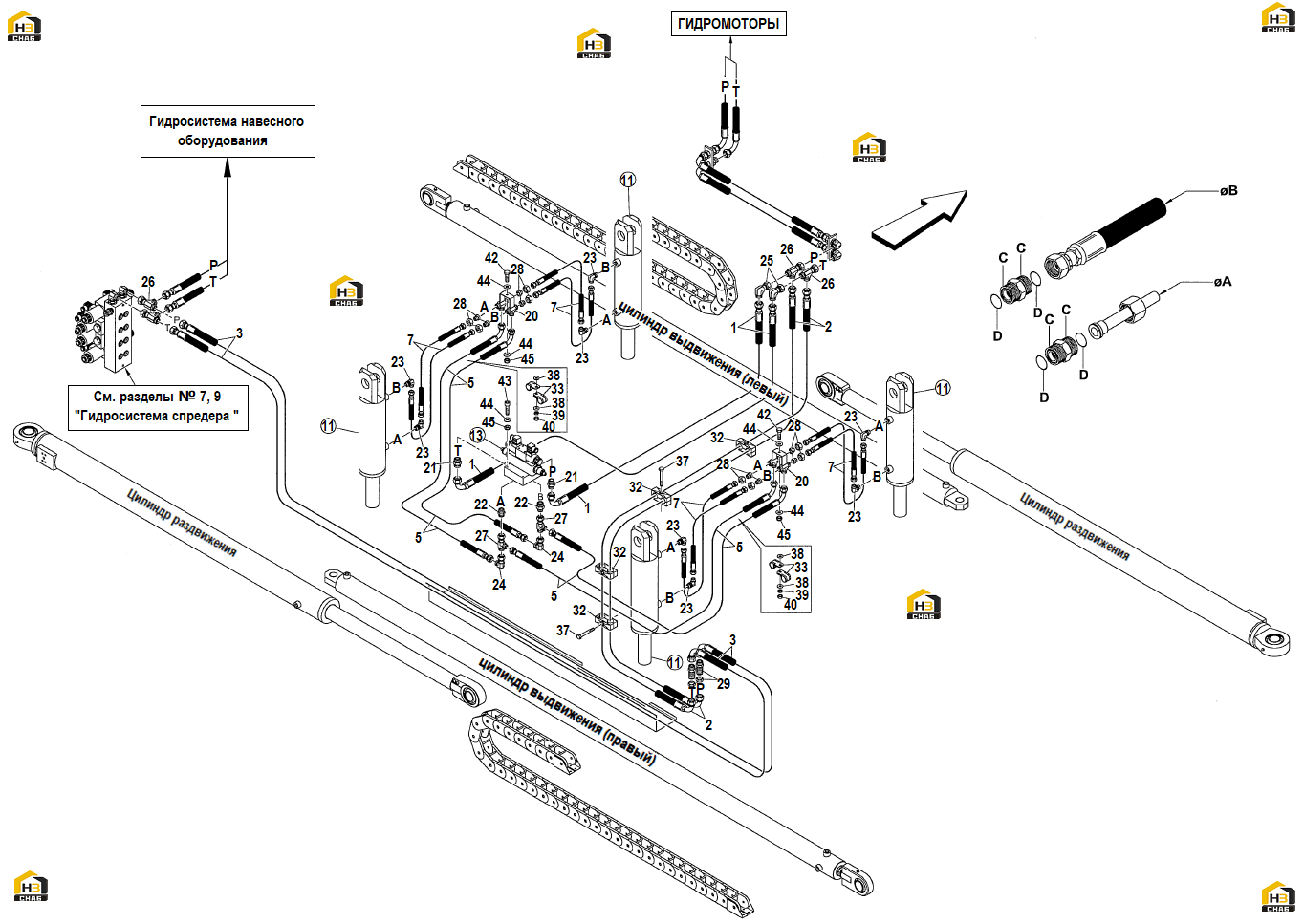

№ на схеме:1

Наименование:HOSE

Каталожный номер:508952

Комплект:2

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:501870

Комплект:2

Примечание:

№ на схеме:3

Наименование:HOSE

Каталожный номер:564289

Комплект:2

Примечание:

№ на схеме:5

Наименование:HOSE

Каталожный номер:539926

Комплект:4

Примечание:

№ на схеме:7

Наименование:HOSE

Каталожный номер:080751

Комплект:8

Примечание:

№ на схеме:11

Наименование:OSCILLATION CYLINDER

Каталожный номер:

Комплект:4

Примечание:См. раздел № 16 "Цилиндр качения спредера"

№ на схеме:13

Наименование:SOLENOID VALVE ASSY

Каталожный номер:

Комплект:1

Примечание:См. раздел № 24 "Распределитель "594336"

№ на схеме:20

Наименование:CONNECTION

Каталожный номер:060971

Комплект:2

Примечание:6 выходов

№ на схеме:21

Наименование:CONNECTION

Каталожный номер:101094

Комплект:2

Примечание:

№ на схеме:22

Наименование:CONNECTION

Каталожный номер:101143

Комплект:2

Примечание:

№ на схеме:23

Наименование:CONNECTION 90°

Каталожный номер:101206

Комплект:8

Примечание:90°

№ на схеме:24

Наименование:CONNECTION 90°

Каталожный номер:101291

Комплект:2

Примечание:90°

№ на схеме:25

Наименование:CONNECTION 90°

Каталожный номер:102292

Комплект:2

Примечание:90°

№ на схеме:26

Наименование:CONNECTION (тройник)

Каталожный номер:101342

Комплект:4

Примечание:(тройник)

№ на схеме:27

Наименование:CONNECTION (тройник)

Каталожный номер:101202

Комплект:2

Примечание:(тройник)

№ на схеме:28

Наименование:CONNECTION

Каталожный номер:101166

Комплект:8

Примечание:

№ на схеме:29

Наименование:CONNECTION

Каталожный номер:101063

Комплект:2

Примечание:

№ на схеме:32

Наименование:COLLAR ASSY

Каталожный номер:102395

Комплект:4

Примечание:

№ на схеме:33

Наименование:STRAP DM.26

Каталожный номер:102328

Комплект:4

Примечание:DM.26

№ на схеме:37

Наименование:SCREW M8x1,25x60

Каталожный номер:00316

Комплект:4

Примечание:M8x1,25x60

№ на схеме:38

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:4

Примечание:D.8

№ на схеме:39

Наименование:SPRING WASHER D.8

Каталожный номер:00775

Комплект:2

Примечание:D.8

№ на схеме:40

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:2

Примечание:M8x1,25

№ на схеме:42

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:2

Примечание:M10x1,5x30

№ на схеме:43

Наименование:SCREW M10x1,5x40

Каталожный номер:200180

Комплект:4

Примечание:M10x1,5x40

№ на схеме:44

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:8

Примечание:D.10

№ на схеме:45

Наименование:SELF LOCKING NUT M10x1,5

Каталожный номер:00603

Комплект:6

Примечание:M10x1,5
