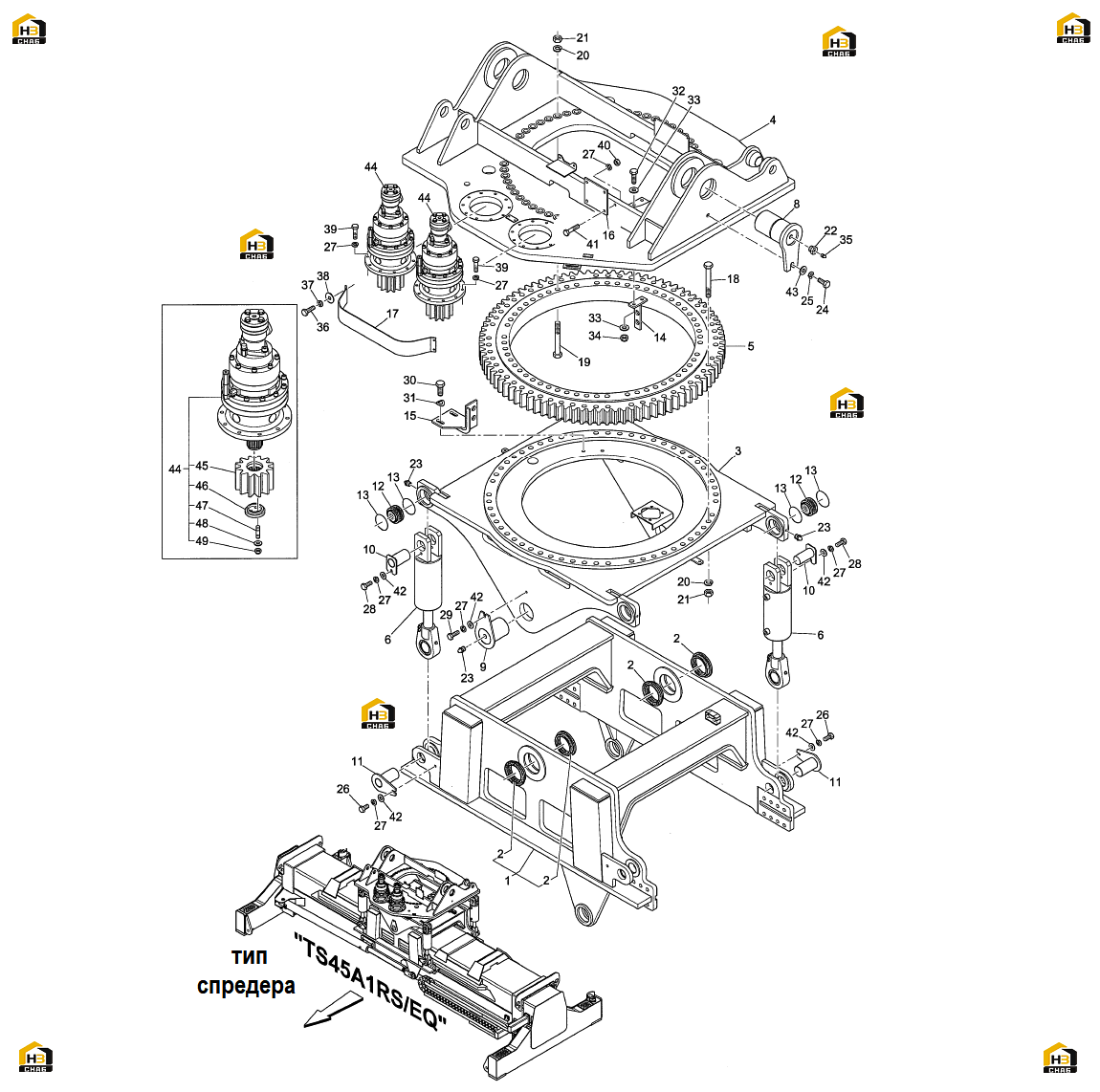

2. седельно-сцепное устройство спредера ts45a1rs-eq
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:556308
Комплект:4
Примечание:Входит в позицию 1
№ на схеме:3
Каталожный номер:572206
Комплект:1
Примечание:С системой предупреждения столкновений
№ на схеме:3
Каталожный номер:556283
Комплект:1
Примечание:STD (стандарт)
№ на схеме:4
Каталожный номер:563235
Комплект:1
Примечание:С системой предупреждения столкновений
№ на схеме:4
Каталожный номер:553782
Комплект:1
Примечание:STD (стандарт)
№ на схеме:6
Каталожный номер:
Комплект:4
Примечание:См. раздел № 16 "Цилиндр качения спредера"
№ на схеме:16
Каталожный номер:559435
Комплект:1
Примечание:если машина оснащена данной запчастью
№ на схеме:24
Каталожный номер:200096
Комплект:2
Примечание:M20x2,5x50
№ на схеме:26
Каталожный номер:00478
Комплект:4
Примечание:M12x1,75x25
№ на схеме:28
Каталожный номер:00481
Комплект:4
Примечание:M12x1,75x30
№ на схеме:29
Каталожный номер:00482
Комплект:2
Примечание:M12x1,75x35
№ на схеме:34
Каталожный номер:00619
Комплект:2
Примечание:M14x2
№ на схеме:38
Каталожный номер:00733
Комплект:4
Примечание:D.8xD.24
№ на схеме:39
Каталожный номер:200040
Комплект:20
Примечание:M12x1,75x45
№ на схеме:41
Каталожный номер:200373
Комплект:2
Примечание:M12x1,75x55
№ на схеме:44
Каталожный номер:
Комплект:2
Примечание:См. раздел № 28 "Мотор редуктора эпициклоидный "COMER"
№ на схеме:49
Каталожный номер:00603
Комплект:3
Примечание:M10x1,5
