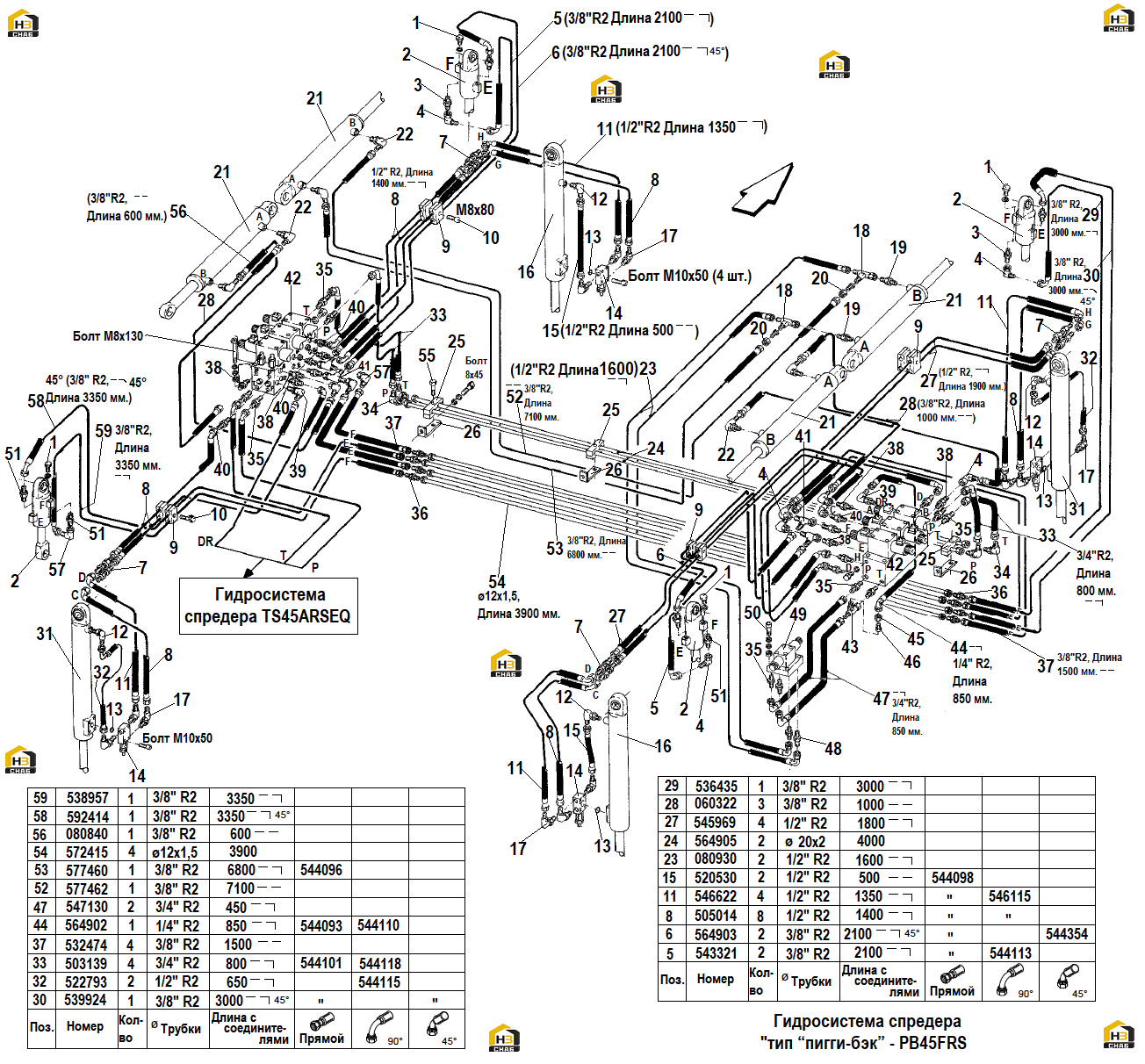

9. гидросистема спредера &quot;тип “пигги-бэк” - pb45frs

Каталожный номер:101076

Комплект:4

Примечание:

№ на схеме:4

Каталожный номер:101729

Комплект:7

Примечание:90°

№ на схеме:5

Наименование:Патрубок 90°

Каталожный номер:543321

Комплект:2

Примечание:90° (3/8" R2, Длина 2100 мм.)

№ на схеме:6

Наименование:Патрубок 45°

Каталожный номер:564903

Комплект:2

Примечание:45° (3/8" R2, Длина 2100 мм.)

№ на схеме:7

Каталожный номер:101067

Комплект:8

Примечание:

№ на схеме:8

Каталожный номер:505014

Комплект:8

Примечание:1/2" R2, Длина 1400 мм.

№ на схеме:9

Наименование:Манжета D.20

Каталожный номер:101422

Комплект:8

Примечание:D.20

№ на схеме:10

Наименование:Болт M8x80

Каталожный номер:200014

Комплект:2

Примечание:M8x80

№ на схеме:11

Каталожный номер:546622

Комплект:4

Примечание:1/2" R2, Длина 1350 мм.

№ на схеме:12

Каталожный номер:101709

Комплект:4

Примечание:90°

№ на схеме:13

Наименование:О-кольцо

Каталожный номер:544435

Комплект:4

Примечание:

№ на схеме:14

Наименование:Клапан

Каталожный номер:540742

Комплект:4

Примечание:

№ на схеме:15

Каталожный номер:520530

Комплект:2

Примечание:1/2"R2, Длина 500 мм.

№ на схеме:16

Наименование:Цилиндр подъёма в сборе

Каталожный номер:563083

Комплект:2

Примечание:Старый номер 555284 (длина хода 579 мм.)

№ на схеме:17

Каталожный номер:101396

Комплект:12

Примечание:90°

№ на схеме:18

Наименование:Тройник

Каталожный номер:101202

Комплект:2

Примечание:

№ на схеме:19

Каталожный номер:101095

Комплект:2

Примечание:

№ на схеме:20

Каталожный номер:101166

Комплект:2

Примечание:

№ на схеме:21

Наименование:Цилиндр выдвижения в сборе

Каталожный номер:555728

Комплект:4

Примечание:

№ на схеме:22

Каталожный номер:101206

Комплект:6

Примечание:90°

№ на схеме:23

Каталожный номер:80930

Комплект:2

Примечание:1/2" R2, Длина 1600 мм.

№ на схеме:24

Наименование:Трубка

Каталожный номер:564905

Комплект:2

Примечание:ø20х2, Длина 4000 мм.

№ на схеме:25

Наименование:Манжета уплотнительная

Каталожный номер:100561

Комплект:3

Примечание:

№ на схеме:26

Наименование:Скоба крепежная

Каталожный номер:516305

Комплект:3

Примечание:

№ на схеме:27

Каталожный номер:545969

Комплект:4

Примечание:1/2" R2, Длина 1900 мм.

№ на схеме:28

Наименование:Шланг гибкий

Каталожный номер:060322

Комплект:3

Примечание:3/8"R2, Длина 1000 мм.

№ на схеме:29

Каталожный номер:536435

Комплект:1

Примечание:3/8" R2, Длина 3000 мм.

№ на схеме:30

Наименование:Патрубок 45°

Каталожный номер:539924

Комплект:1

Примечание:45° (3/8" R2, Длина 3000 мм.)

№ на схеме:31

Наименование:Цилиндр подъёма

Каталожный номер:563084

Комплект:2

Примечание:Старый номер 555283 (длина хода 475 мм.)

№ на схеме:32

Каталожный номер:522793

Комплект:2

Примечание:1/2" R2, Длина 650 мм.

№ на схеме:33

Каталожный номер:503139

Комплект:4

Примечание:3/4"R2, Длина 800 мм.

№ на схеме:34

Каталожный номер:101049

Комплект:4

Примечание:90°

№ на схеме:35

Каталожный номер:101094

Комплект:10

Примечание:

№ на схеме:36

Каталожный номер:101082

Комплект:8

Примечание:

№ на схеме:37

Каталожный номер:532474

Комплект:4

Примечание:3/8"R2, Длина 1500 мм.

№ на схеме:38

Каталожный номер:101102

Комплект:8

Примечание:

№ на схеме:39

Наименование:Соединение 90°

Каталожный номер:101259

Комплект:2

Примечание:90°

№ на схеме:40

Каталожный номер:101101

Комплект:5

Примечание:

№ на схеме:41

Наименование:Тройник

Каталожный номер:101162

Комплект:9

Примечание:

№ на схеме:42

Наименование:Гидроклапан

Каталожный номер:555303

Комплект:2

Примечание:

№ на схеме:43

Наименование:Тройник

Каталожный номер:101342

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:564902

Комплект:1

Примечание:1/4" R2, Длина 850 мм.

№ на схеме:45

Наименование:Гайка

Каталожный номер:101064

Комплект:1

Примечание:

№ на схеме:46

Каталожный номер:101093

Комплект:1

Примечание:

№ на схеме:47

Каталожный номер:547130

Комплект:2

Примечание:3/4"R2, Длина 850 мм.

№ на схеме:48

Каталожный номер:101143

Комплект:2

Примечание:

№ на схеме:49

Наименование:Клапан

Каталожный номер:548104

Комплект:1

Примечание:

№ на схеме:50

Наименование:Болт с шестигранной головкой M10x40

Каталожный номер:00314

Комплект:1

Примечание:M10x40

№ на схеме:51

Каталожный номер:101096

Комплект:4

Примечание:

№ на схеме:52

Каталожный номер:577462

Комплект:1

Примечание:3/8"R2, Длина 7100 мм.

№ на схеме:53

Каталожный номер:577460

Комплект:1

Примечание:3/8"R2, Длина 6800 мм.

№ на схеме:54

Каталожный номер:572415

Комплект:4

Примечание:ø12х1,5, Длина 3900 мм.

№ на схеме:55

Наименование:Болт с шестигранной головкой M8x50

Каталожный номер:200641

Комплект:1

Примечание:M8x50

№ на схеме:56

Каталожный номер:080840

Комплект:1

Примечание:3/8"R2, Длина 600 мм.

№ на схеме:57

Каталожный номер:101929

Комплект:4

Примечание:

№ на схеме:58

Наименование:Патрубок 45°

Каталожный номер:592414

Комплект:1

Примечание:45° (3/8" R2, Длина 3350 мм.)

№ на схеме:59
