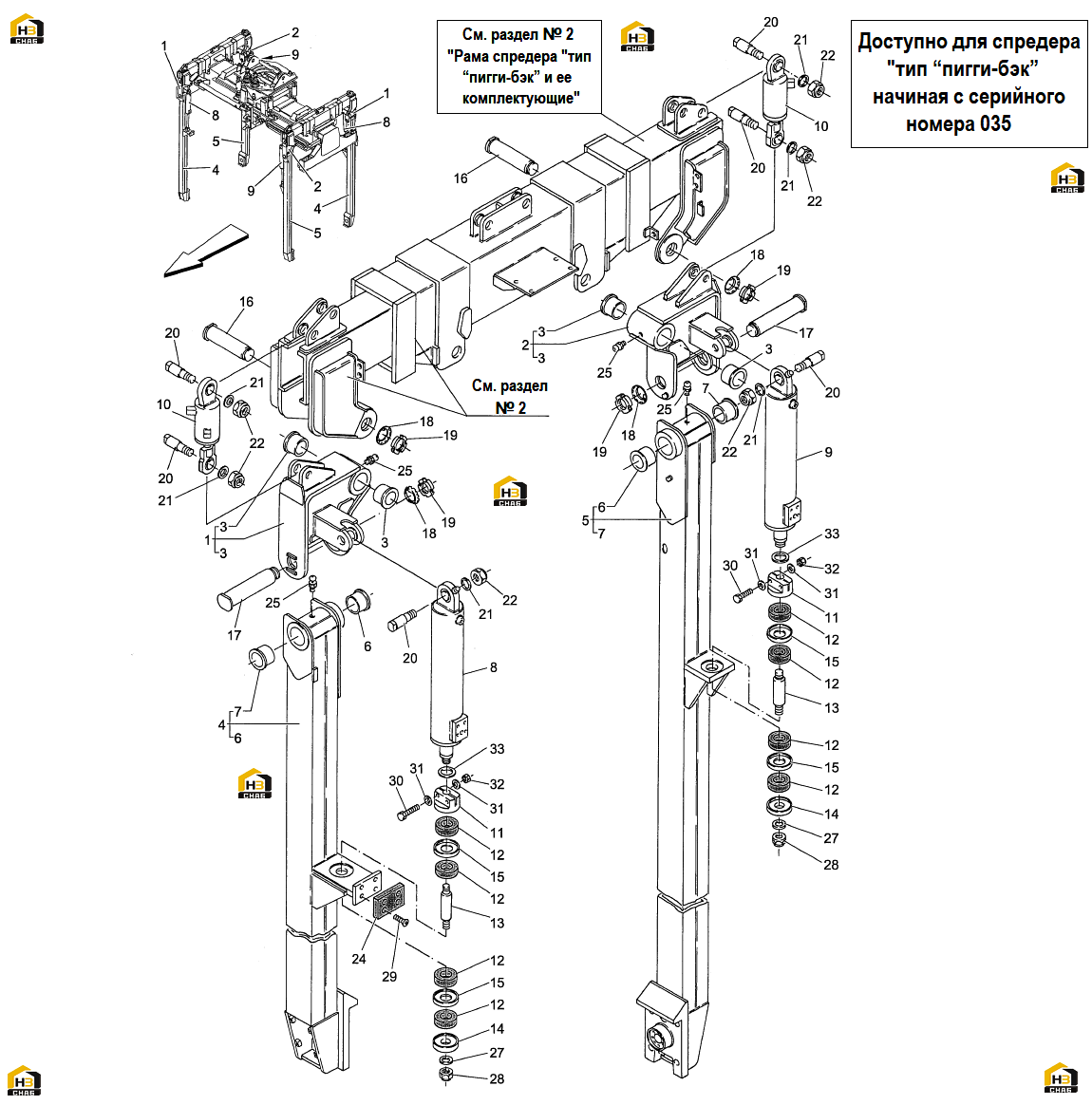

5. шарнирные соединения и лапы спредера "тип “пигги-бэк” (начиная с сер. номера 035)
← 4. шарнирные соединения и лапы спредера "тип “пигги-бэк” (серийные номера 012-013-017)
6. крюки грузоподъемные спредера "тип “пигги-бэк” →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:4
Каталожный номер:565190
Комплект:2
Примечание:применима к серийныйм номерам начиная с 046
№ на схеме:4
Каталожный номер:555563
Комплект:2
Примечание:применима к серийному номеру 035
№ на схеме:5
Каталожный номер:565191
Комплект:2
Примечание:применима к серийныйм номерам начиная с 046
№ на схеме:5
Каталожный номер:555870
Комплект:2
Примечание:применима к серийному номеру 035
№ на схеме:8
Каталожный номер:563084
Комплект:2
Примечание:См. раздел № 13 "Цилиндр подъема (левый) (начиная с сер. номера 035)"
№ на схеме:9
Каталожный номер:563083
Комплект:2
Примечание:См. раздел № 15 "Цилиндр подъема (правый) (начиная с сер. номера 035)"
№ на схеме:10
Каталожный номер:555282
Комплект:4
Примечание:См. раздел № 16 "Цилиндр зажимной (555282)"
№ на схеме:18
Каталожный номер:100106
Комплект:8
Примечание:M13x1,5x65
№ на схеме:33
Каталожный номер:563145
Комплект:A.R.
Примечание:1 мм. (A.R-в случае необходимости (указать кол-во, м., м2)
