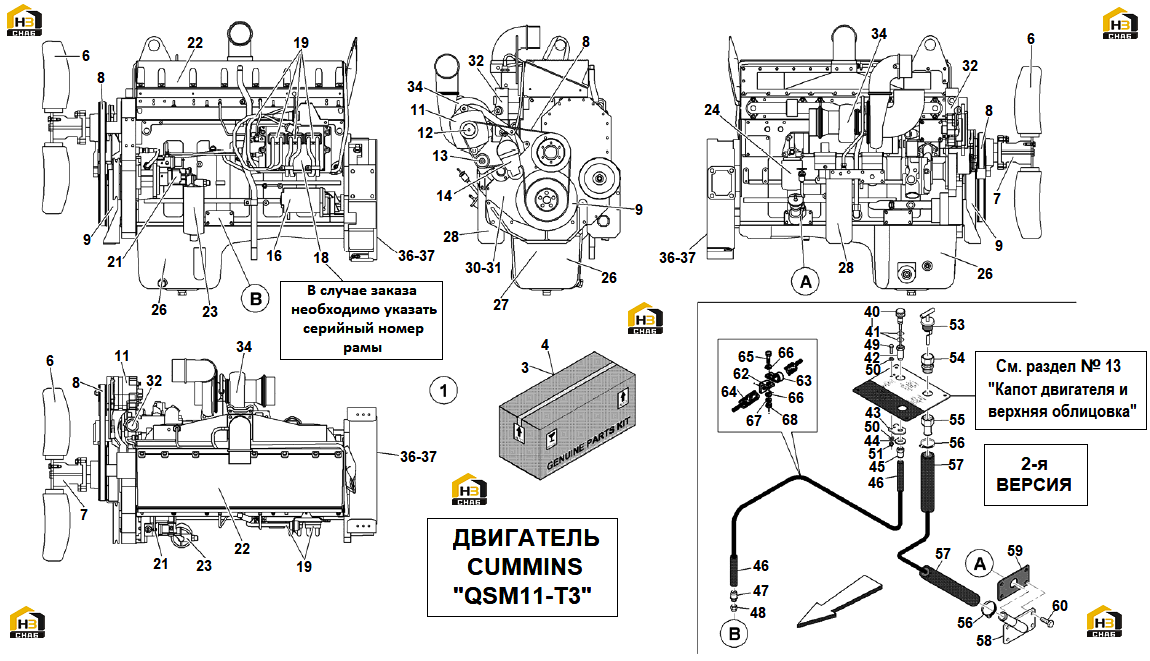

99. двигатель - "cummins qsm11-t3" (2-я версия)

← 98. двигатель - "cummins qsm11-t3" (1-я версия) 100. двигатель - "scania dc12" - вентиляционная установка →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ENGINE

Каталожный номер:601214

Комплект:1

Примечание:

№ на схеме:3

Наименование:UPPER ENGINE GROUP GASKETS SET

Каталожный номер:600965

Комплект:1

Примечание:

№ на схеме:4

Наименование:LOWER ENGINE GROUP GASKETS SET

Каталожный номер:600966

Комплект:1

Примечание:

№ на схеме:6

Наименование:FAN

Каталожный номер:604501

Комплект:1

Примечание:

№ на схеме:7

Наименование:SPACER

Каталожный номер:571533

Комплект:1

Примечание:

№ на схеме:8

Наименование:BELT

Каталожный номер:600961

Комплект:1

Примечание:

№ на схеме:9

Наименование:DAMPER

Каталожный номер:577453

Комплект:1

Примечание:

№ на схеме:11

Наименование:ALTERNATOR

Каталожный номер:571560

Комплект:1

Примечание:

№ на схеме:12

Наименование:PULLEY

Каталожный номер:604502

Комплект:1

Примечание:

№ на схеме:13

Наименование:PULLEY

Каталожный номер:604503

Комплект:1

Примечание:

№ на схеме:14

Наименование:TIGHTENER

Каталожный номер:604504

Комплект:1

Примечание:

№ на схеме:16

Наименование:STARTER MOTOR

Каталожный номер:600958

Комплект:1

Примечание:

№ на схеме:18

Наименование:ELECTRONIC CONTROL MODULE

Каталожный номер:604505

Комплект:1

Примечание:

№ на схеме:19

Наименование:ELECTRIC WIRING HARNESS

Каталожный номер:604506

Комплект:1

Примечание:

№ на схеме:21

Наименование:INJECTION PUMP ASS.Y

Каталожный номер:604507

Комплект:1

Примечание:

№ на схеме:22

Наименование:INJECTOR ASS.Y

Каталожный номер:600957

Комплект:6

Примечание:

№ на схеме:23

Наименование:FUEL FILTER

Каталожный номер:600976

Комплект:1

Примечание:

№ на схеме:24

Наименование:CORROSION WATER FILTER

Каталожный номер:577833

Комплект:1

Примечание:

№ на схеме:26

Наименование:OIL SUMP

Каталожный номер:604508

Комплект:1

Примечание:

№ на схеме:27

Наименование:OIL PUMP

Каталожный номер:577746

Комплект:1

Примечание:

№ на схеме:28

Наименование:OIL FILTER

Каталожный номер:600975

Комплект:1

Примечание:

№ на схеме:30

Наименование:WATER PUMP

Каталожный номер:600964

Комплект:1

Примечание:

№ на схеме:31

Наименование:REPAIR SET ASS.Y

Каталожный номер:577817

Комплект:1

Примечание:

№ на схеме:32

Наименование:THERMOSTAT

Каталожный номер:577818

Комплект:1

Примечание:

№ на схеме:34

Наименование:TURBOCHARGER ASS.Y

Каталожный номер:604509

Комплект:1

Примечание:

№ на схеме:36

Наименование:FLYWHEEL

Каталожный номер:571806

Комплект:1

Примечание:Включая позицию 37

№ на схеме:37

Наименование:RING

Каталожный номер:571807

Комплект:1

Примечание:

№ на схеме:40

Наименование:ENGINE DIPSTICK OIL

Каталожный номер:605398

Комплект:1

Примечание:

№ на схеме:41

Наименование:O' RING

Каталожный номер:100292

Комплект:2

Примечание:Включая позицию 40

№ на схеме:42

Наименование:CONNECTION

Каталожный номер:589824

Комплект:1

Примечание:

№ на схеме:43

Наименование:BRACKET

Каталожный номер:605394

Комплект:1

Примечание:

№ на схеме:44

Наименование:FLAT WASHER D.16

Каталожный номер:00731

Комплект:1

Примечание:D.16

№ на схеме:45

Наименование:INSTANTANEOUS FITTING

Каталожный номер:605385

Комплект:1

Примечание:

№ на схеме:46

Наименование:HOSE

Каталожный номер:605452

Комплект:1

Примечание:

№ на схеме:47

Наименование:INSTANTANEOUS FITTING

Каталожный номер:589407

Комплект:1

Примечание:

№ на схеме:48

Наименование:CONNECTION

Каталожный номер:605393

Комплект:1

Примечание:

№ на схеме:49

Наименование:SCREW M6х1х25

Каталожный номер:00465

Комплект:2

Примечание:M6х1х25

№ на схеме:50

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:4

Примечание:D.6

№ на схеме:51

Наименование:SELF LOCKING NUT M6х1

Каталожный номер:00601

Комплект:2

Примечание:M6х1

№ на схеме:53

Наименование:PLUG

Каталожный номер:538215

Комплект:1

Примечание:

№ на схеме:54

Наименование:CONNECTION

Каталожный номер:556618

Комплект:1

Примечание:

№ на схеме:55

Наименование:CONNECTION

Каталожный номер:102417

Комплект:1

Примечание:

№ на схеме:56

Наименование:STRAP

Каталожный номер:100240

Комплект:2

Примечание:

№ на схеме:57

Наименование:HOSE

Каталожный номер:571703

Комплект:1

Примечание:

№ на схеме:58

Наименование:CARTER

Каталожный номер:570261

Комплект:1

Примечание:

№ на схеме:59

Наименование:GASKET

Каталожный номер:571700

Комплект:1

Примечание:

№ на схеме:60

Наименование:SCREW

Каталожный номер:577622

Комплект:4

Примечание:

№ на схеме:62

Наименование:BRACKET

Каталожный номер:050701

Комплект:1

Примечание:

№ на схеме:63

Наименование:STRAP DM.26

Каталожный номер:102328

Комплект:1

Примечание:DM.26

№ на схеме:64

Наименование:SHEATHING

Каталожный номер:102318

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:65

Наименование:SCREW M6х1х20

Каталожный номер:00152

Комплект:1

Примечание:M6х1х20

№ на схеме:66

Наименование:FLAT WASHER D.6хD.18

Каталожный номер:00735

Комплект:2

Примечание:D.6хD.18

№ на схеме:67

Наименование:RIBBED LOCK WASHER D.6

Каталожный номер:601136

Комплект:1

Примечание:D.6

№ на схеме:68

Наименование:NUT M6х1

Каталожный номер:00522

Комплект:1

Примечание:M6х1
