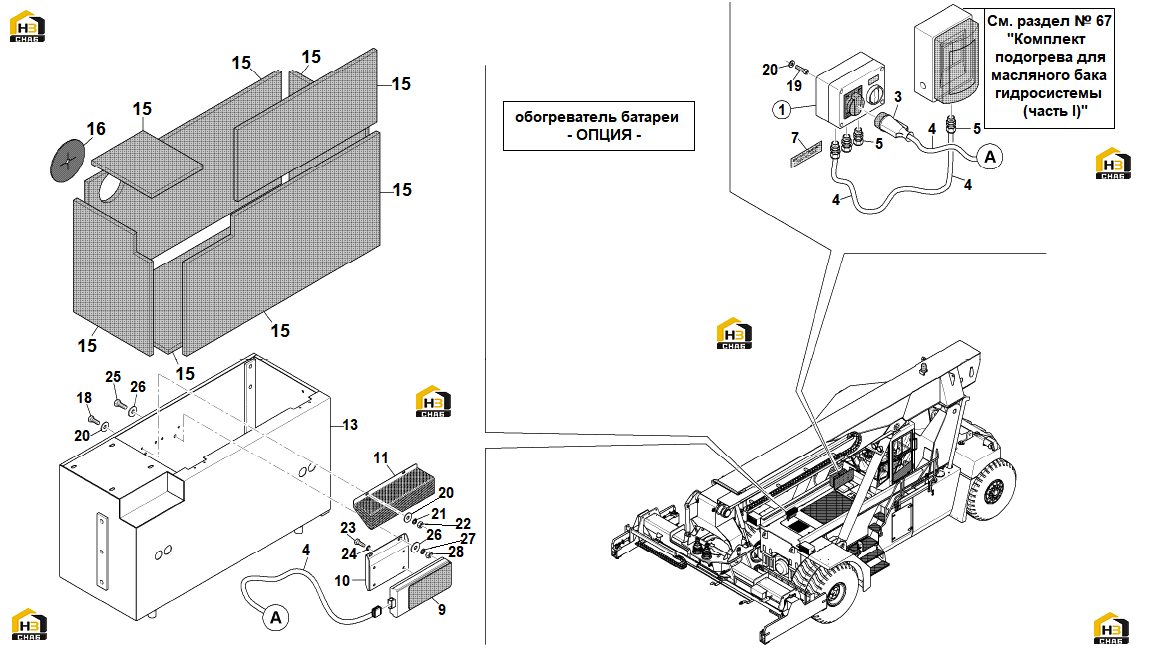

91. комплект подогрева для батарей

← 90. комплект подогрева для масляного бака гидросистемы (часть iii) 92. комплект подогрева для двигателя водяного охлаждения →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FIXED TAP

Каталожный номер:583542

Комплект:1

Примечание:

№ на схеме:3

Наименование:MOBILE MALE CURRENT TAP

Каталожный номер:902129

Комплект:1

Примечание:

№ на схеме:4

Наименование:CABLE

Каталожный номер:903440

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:5

Наименование:CABLE GLAND PG11

Каталожный номер:533907

Комплект:4

Примечание:PG11

№ на схеме:7

Наименование:DATA PLATE

Каталожный номер:606617

Комплект:1

Примечание:

№ на схеме:9

Наименование:HEATER

Каталожный номер:572939

Комплект:1

Примечание:

№ на схеме:10

Наименование:BRACKET

Каталожный номер:573289

Комплект:1

Примечание:

№ на схеме:11

Наименование:PROTECTION

Каталожный номер:573292

Комплект:1

Примечание:

№ на схеме:13

Наименование:BATTERY BOX

Каталожный номер:573298

Комплект:1

Примечание:

№ на схеме:15

Наименование:THERMIC INSULATOR

Каталожный номер:574554

Комплект:A.R.

Примечание:A.R-в случае необходимости (указать кол-во, м., м2)

№ на схеме:16

Наименование:HOOK

Каталожный номер:574559

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW M6х1х20

Каталожный номер:00152

Комплект:2

Примечание:M6х1х20

№ на схеме:19

Наименование:SCREW M6х1х20

Каталожный номер:00358

Комплект:4

Примечание:M6х1х20

№ на схеме:20

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:6

Примечание:D.6

№ на схеме:21

Наименование:RIBBED LOCK WASHER D.6

Каталожный номер:601136

Комплект:2

Примечание:D.6

№ на схеме:22

Наименование:NUT M6х1

Каталожный номер:00522

Комплект:2

Примечание:M6х1

№ на схеме:23

Наименование:SCREW M8х1,25х20

Каталожный номер:00468

Комплект:4

Примечание:M8х1,25х20

№ на схеме:24

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:4

Примечание:D.8

№ на схеме:25

Наименование:SCREW M10х1,5х25

Каталожный номер:00089

Комплект:2

Примечание:M10х1,5х25

№ на схеме:26

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:4

Примечание:D.10

№ на схеме:27

Наименование:RIBBED LOCK WASHER D.10

Каталожный номер:601138

Комплект:2

Примечание:D.10

№ на схеме:28

Наименование:NUT M10х1,5

Каталожный номер:00519

Комплект:2

Примечание:M10х1,5
