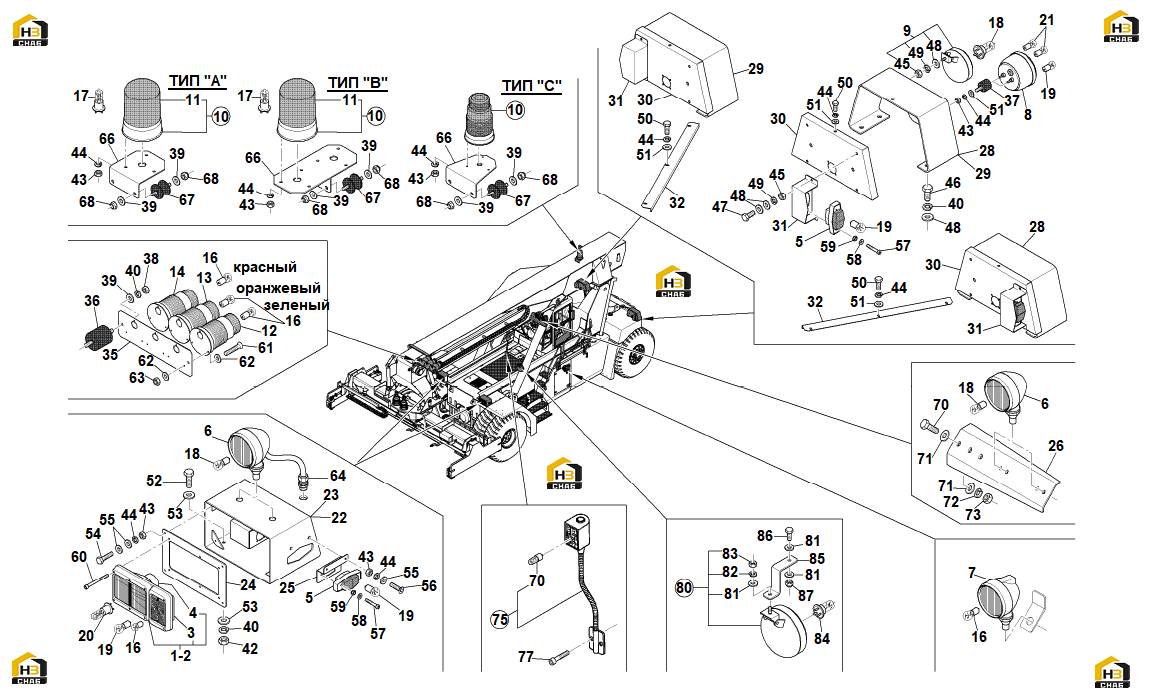

84. фары головного света (часть ii)

← 83. электрооборудование (часть ii) 85. фонари освещения (версия машины со спредером типа “пигги-бэк”) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:L.H. FRONT HEADLIGHT

Каталожный номер:563327

Комплект:1

Примечание:

№ на схеме:2

Наименование:R.H. FRONT HEADLIGHT

Каталожный номер:563328

Комплект:1

Примечание:

№ на схеме:3

Наименование:FRONT DIRECT. REFLECTOR

Каталожный номер:533575

Комплект:1

Примечание:

№ на схеме:4

Наименование:PROTECTION ASS.Y

Каталожный номер:533574

Комплект:1

Примечание:

№ на схеме:5

Наименование:SIDE TURN INDICATOR

Каталожный номер:180156

Комплект:4

Примечание:

№ на схеме:6

Наименование:HEADLIGHT

Каталожный номер:535309

Комплект:8

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:6

Наименование:HEADLIGHT

Каталожный номер:535309

Комплект:4

Примечание:STD (стандарт)

№ на схеме:7

Наименование:HEADLIGHT

Каталожный номер:531620

Комплект:1

Примечание:

№ на схеме:8

Наименование:REAR HEADLIGHT STD / LED (Opt.)

Каталожный номер:590268

Комплект:2

Примечание:

№ на схеме:8

Наименование:REAR HEADLIGHT STD / LED (Opt.)

Каталожный номер:516855

Комплект:2

Примечание:

№ на схеме:9

Наименование:HEADLIGHT

Каталожный номер:531398

Комплект:2

Примечание:

№ на схеме:10

Наименование:FLASH-LIGHT

Каталожный номер:586101

Комплект:1

Примечание:ТИП "C"

№ на схеме:10

Наименование:TURN LAMP ASS.Y

Каталожный номер:604971

Комплект:2

Примечание:ТИП "A" и ТИП "B"

№ на схеме:11

Наименование:ORANGE REFLECTOR

Каталожный номер:533576

Комплект:1

Примечание:

№ на схеме:12

Наименование:GREEN LAMP

Каталожный номер:539457

Комплект:1

Примечание:

№ на схеме:13

Наименование:ORANGE LAMP

Каталожный номер:539456

Комплект:1

Примечание:

№ на схеме:14

Наименование:RED LAMP

Каталожный номер:539455

Комплект:1

Примечание:

№ на схеме:16

Наименование:LAMP 24V 21W

Каталожный номер:534770

Комплект:6

Примечание:24V 21W

№ на схеме:17

Наименование:BULB JOD H1

Каталожный номер:525039

Комплект:1

Примечание:JOD H1

№ на схеме:18

Наименование:LAMP JOD H3

Каталожный номер:533580

Комплект:10

Примечание:JOD H3

№ на схеме:19

Наименование:LAMP 24V 5W

Каталожный номер:152421

Комплект:8

Примечание:24V 5W

№ на схеме:20

Наименование:LAMP JOD H4

Каталожный номер:152420

Комплект:2

Примечание:JOD H4

№ на схеме:21

Наименование:LAMP 24V 21W

Каталожный номер:534770

Комплект:4

Примечание:24V 21W

№ на схеме:22

Наименование:LEFT SUPPORT

Каталожный номер:554660

Комплект:1

Примечание:

№ на схеме:23

Наименование:R.H. SUPPORT

Каталожный номер:554657

Комплект:1

Примечание:

№ на схеме:24

Наименование:FRONT HEADLIGHT SUPPORT

Каталожный номер:547185

Комплект:2

Примечание:

№ на схеме:25

Наименование:BRACKET

Каталожный номер:547184

Комплект:2

Примечание:

№ на схеме:26

Наименование:BRACKET

Каталожный номер:576691

Комплект:2

Примечание:

№ на схеме:28

Наименование:REAR HEADLIGHT L.H. SUPPORT

Каталожный номер:531411

Комплект:1

Примечание:

№ на схеме:29

Наименование:REAR HEADLIGHT R.H. SUPPORT

Каталожный номер:531414

Комплект:1

Примечание:

№ на схеме:30

Наименование:REAR PROTECTION

Каталожный номер:532670

Комплект:2

Примечание:

№ на схеме:31

Наименование:BRACKET

Каталожный номер:534802

Комплект:2

Примечание:

№ на схеме:32

Наименование:PROTECTION

Каталожный номер:556432

Комплект:2

Примечание:

№ на схеме:35

Наименование:LAMPS SUPPORT

Каталожный номер:539459

Комплект:1

Примечание:

№ на схеме:36

Наименование:SILENTBLOCK

Каталожный номер:512403

Комплект:2

Примечание:

№ на схеме:37

Наименование:SILENTBLOCK

Каталожный номер:534226

Комплект:4

Примечание:

№ на схеме:38

Наименование:SELF LOCKING NUT M10x1,5

Каталожный номер:00603

Комплект:2

Примечание:M10x1,5

№ на схеме:39

Наименование:FLAT WASHER D.10

Каталожный номер:00719

Комплект:6

Примечание:D.10

№ на схеме:40

Наименование:RIBBED LOCK WASHER D.10

Каталожный номер:601138

Комплект:10

Примечание:D.10

№ на схеме:42

Наименование:NUT M10x1,5

Каталожный номер:00519

Комплект:4

Примечание:M10x1,5

№ на схеме:43

Наименование:NUT M6x1

Каталожный номер:00522

Комплект:16

Примечание:M6x1

№ на схеме:44

Наименование:RIBBED LOCK WASHER D.6

Каталожный номер:601136

Комплект:30

Примечание:D.6

№ на схеме:45

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:6

Примечание:M8x1,25

№ на схеме:46

Наименование:SCREW M10x1,5x25

Каталожный номер:00089

Комплект:8

Примечание:M10x1,5x25

№ на схеме:47

Наименование:SCREW M8x1,25x20

Каталожный номер:00468

Комплект:4

Примечание:M8x1,25x20

№ на схеме:48

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:10

Примечание:D.8

№ на схеме:49

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:6

Примечание:D.8

№ на схеме:50

Наименование:SCREW M6x1x16

Каталожный номер:00092

Комплект:12

Примечание:M6x1x16

№ на схеме:51

Наименование:FLAT WASHER D.6xD.18

Каталожный номер:00735

Комплект:16

Примечание:D.6xD.18

№ на схеме:52

Наименование:SCREW M10x1,5x30

Каталожный номер:00187

Комплект:8

Примечание:M10x1,5x30

№ на схеме:53

Наименование:FLAT WASHER D.10xD.30

Каталожный номер:00815

Комплект:16

Примечание:D.10xD.30

№ на схеме:54

Наименование:SCREW M6x1x25

Каталожный номер:00465

Комплект:8

Примечание:M6x1x25

№ на схеме:55

Наименование:FLAT WASHER D.6

Каталожный номер:00718

Комплект:20

Примечание:D.6

№ на схеме:56

Наименование:SCREW M6x1x25

Каталожный номер:200218

Комплект:4

Примечание:M6x1x25

№ на схеме:57

Наименование:SCREW M4x25

Каталожный номер:00123

Комплект:8

Примечание:M4x25

№ на схеме:58

Наименование:SPRING WASHER D.4

Каталожный номер:00801

Комплект:8

Примечание:D.4

№ на схеме:59

Наименование:NUT M4x0,7

Каталожный номер:00531

Комплект:8

Примечание:M4x0,7

№ на схеме:60

Наименование:SCREW M4x0,7x45

Каталожный номер:200152

Комплект:12

Примечание:M4x0,7x45

№ на схеме:61

Наименование:SCREW M3x16

Каталожный номер:200513

Комплект:9

Примечание:M3x16

№ на схеме:62

Наименование:FLAT WASHER D.3

Каталожный номер:00740

Комплект:18

Примечание:D.3

№ на схеме:63

Наименование:NUT M3

Каталожный номер:00565

Комплект:9

Примечание:M3

№ на схеме:64

Наименование:CABLE GLAND PG13.5

Каталожный номер:533908

Комплект:2

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:66

Наименование:BRACKET

Каталожный номер:583612

Комплект:1

Примечание:ТИП "A"

№ на схеме:66

Наименование:SUPPORT

Каталожный номер:597865

Комплект:1

Примечание:ТИП "B"

№ на схеме:66

Наименование:HEAD LIGHT SUPPORT

Каталожный номер:605222

Комплект:1

Примечание:ТИП "C"

№ на схеме:67

Наименование:SILENT-BLOCK

Каталожный номер:100687

Комплект:2

Примечание:

№ на схеме:68

Наименование:SELF LOCKING NUT M10x1,5

Каталожный номер:00649

Комплект:4

Примечание:M10x1,5

№ на схеме:70

Наименование:SCREW M14x2x55

Каталожный номер:200055

Комплект:6

Примечание:M14x2x55

№ на схеме:71

Наименование:FLAT WASHER D.14

Каталожный номер:00722

Комплект:12

Примечание:D.14

№ на схеме:72

Наименование:RIBBED LOCK WASHER D.14

Каталожный номер:601140

Комплект:6

Примечание:D.14

№ на схеме:73

Наименование:NUT M14x2

Каталожный номер:00518

Комплект:6

Примечание:M14x2

№ на схеме:75

Наименование:READING LIGHT

Каталожный номер:581133

Комплект:1

Примечание:

№ на схеме:76

Наименование:LAMP

Каталожный номер:585784

Комплект:1

Примечание:

№ на схеме:77

Наименование:SCREW M4x0,7x16

Каталожный номер:200121

Комплект:2

Примечание:M4x0,7x16

№ на схеме:80

Наименование:HEADLIGHT

Каталожный номер:531398

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика) (Включая позиции с 81 по 83)

№ на схеме:81

Наименование:FLAT WASHER D.8

Каталожный номер:00723

Комплект:3

Примечание:D.8 (ОРТ (поставляется по запросу заказчика))

№ на схеме:82

Наименование:RIBBED LOCK WASHER D.8

Каталожный номер:601137

Комплект:1

Примечание:D.8 (ОРТ (поставляется по запросу заказчика))

№ на схеме:83

Наименование:NUT M8x1,25

Каталожный номер:00520

Комплект:1

Примечание:M8x1,25 (ОРТ (поставляется по запросу заказчика))

№ на схеме:84

Наименование:LAMP JODH3

Каталожный номер:533580

Комплект:1

Примечание:JOD H3 (ОРТ (поставляется по запросу заказчика))

№ на схеме:85

Наименование:BRACKET

Каталожный номер:604256

Комплект:1

Примечание:ОРТ (поставляется по запросу заказчика)

№ на схеме:86

Наименование:SCREW M8х1,25х30

Каталожный номер:00093

Комплект:1

Примечание:M8х1,25х30 (ОРТ (поставляется по запросу заказчика))

№ на схеме:87

Наименование:SELF LOCKING NUT M8х1,25

Каталожный номер:00602

Комплект:1

Примечание:M8х1,25 (ОРТ (поставляется по запросу заказчика))
